双齿轮联动凸轮传动机构结构设计

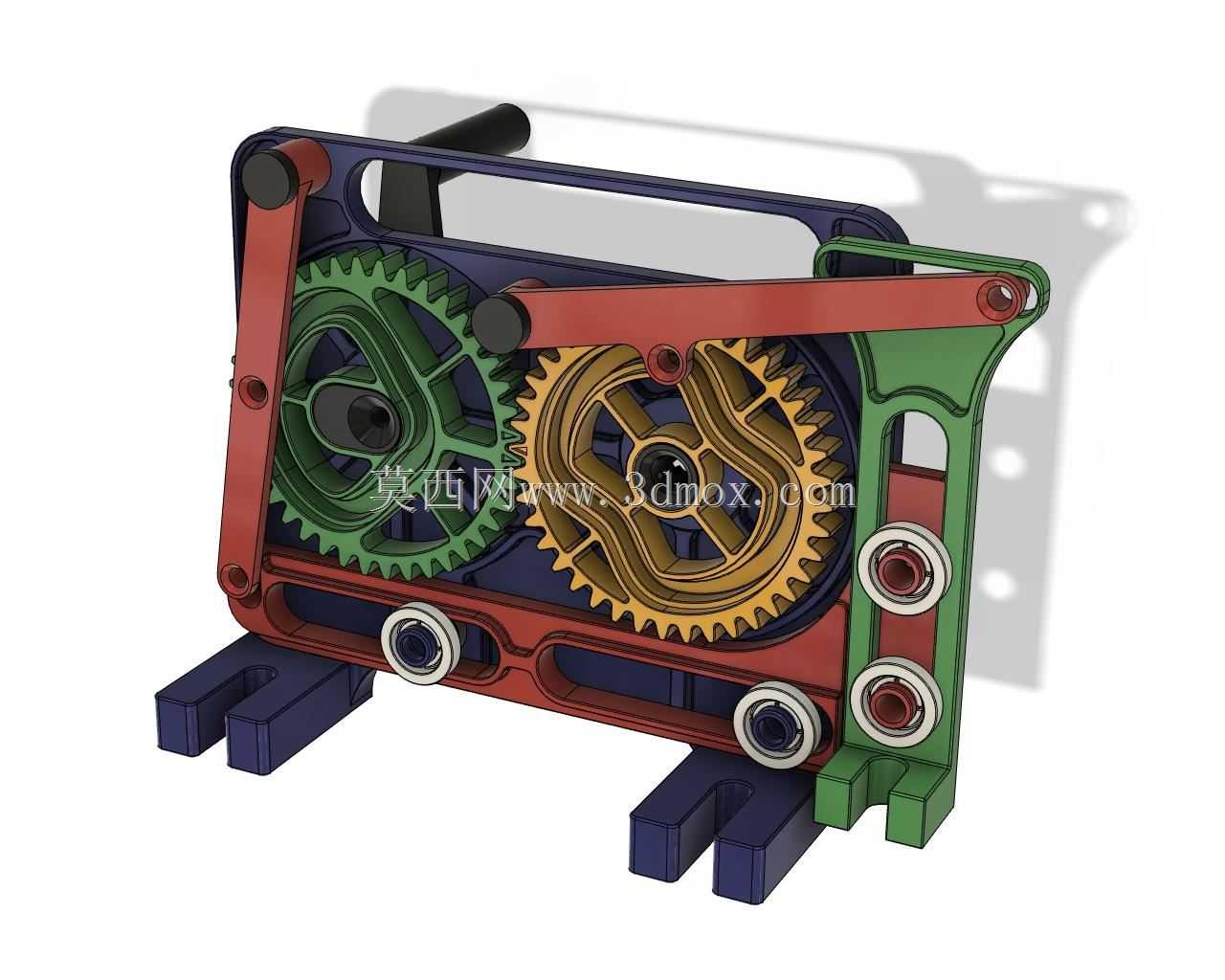

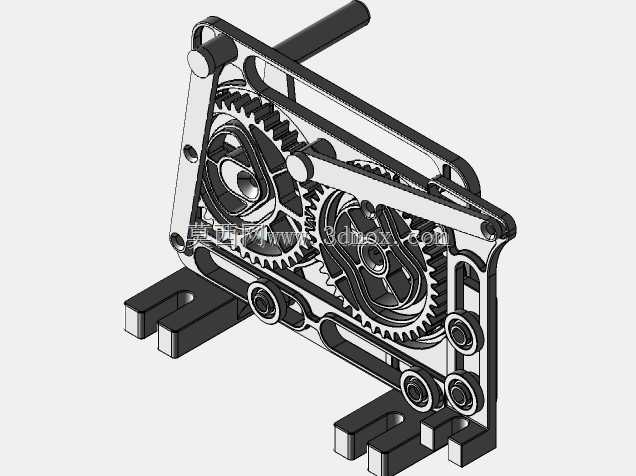

　　这套双齿轮凸轮联动结构，在小型自动化执行端、桌面级机械演示装置、创客类机械传动教具场景中都有很高的适配性，尤其适合需要将连续旋转输入转化为特定轨迹往复输出的工位，比如小型物料分料拨叉驱动、周期性点位压合动作执行、教学演示用传动原理展示台搭建，都可以直接参考这套结构的传动逻辑做适配修改。从实际功能层面看，这套结构通过两个不同齿形参数的齿轮做定比传动，各自集成的凸轮型线分别驱动对应摆臂做预设规律的摆动，两套摆臂的动作时序通过齿轮啮合相位精准锁定，不需要额外增加同步轮或者正时带这类传动件，就能实现两个输出端的动作严格匹配，避免了多动力源驱动带来的同步误差问题，也减少了额外驱动元件的成本占用。设计思路上，整套结构采用框架式集成安装思路，

　　所有传动轮、摆臂、支撑轴承都集成在两块平行的安装侧板之间，输入轴从侧板一侧伸出，可直接连接手摇柄或者小型减速电机做动力输入，不需要额外搭建复杂的安装机架。齿轮部分采用大辐条镂空结构，在保证轮齿啮合强度、凸轮型面刚度的前提下，尽可能降低了转动件的自身重量，减少转动惯量带来的启停冲击，即使是用小扭矩的舵机或者小型步进电机驱动，也能顺畅带动整套机构运行。凸轮型面和齿轮本体做一体化设计，省去了凸轮与齿轮的连接紧固件，避免了长期运行后凸轮与齿轮连接松动导致的动作相位偏移，同时也减少了零件总数量，降低装配环节的累计误差。安装边界方面，整套结构的底部设置了两个对称的支脚安装位，每个支脚上预留了标准的沉头安装孔，

　　可以直接通过螺栓固定在铝型材台面或者亚克力安装板上，安装孔的孔距按照常用的小型机械安装基准设计，不需要额外做转接板就能完成固定。支撑位置全部采用内嵌式轴承安装结构，轴承外圈直接卡入侧板的预加工轴承孔内，转动轴和轴承内圈过盈配合，转动过程中径向跳动量可以控制在很小的范围内，保证齿轮啮合间隙稳定，不会因为轴系窜动出现卡滞或者轮齿异常磨损的问题。摆臂的输出端预留了标准的连接孔位，可以根据实际使用需求加装拨杆、压头、吸盘支架等不同的执行末端，适配不同的作业需求。整套结构的运动逻辑经过反复验证，齿轮啮合的重合度满足连续平稳传动的要求，凸轮型线的压力角控制在合理区间内，摆臂摆动过程中不会出现自锁或者卡顿的问题，即使在较高的输入转速下，

　　整套机构的运行噪音也能控制在较低水平，适合在桌面级设备或者教学演示场景中使用。结构上没有采用复杂的异形零件，所有构件的外形都适配常规的加工或者成型工艺，不管是采用机加工方式做金属件打样，还是采用增材制造方式做塑料件快速验证，都能以较低的成本完成样机制作，不需要特殊的加工工装或者复杂的后处理工序。在做结构适配时，只需要根据实际需要的输出摆角、动作时序调整凸轮型线的轮廓参数，以及两个齿轮的传动比，就可以快速衍生出适配不同工位需求的变体结构，不需要对整体安装框架做大幅度修改，具备很强的结构拓展性。
