双涵道旋翼分离机构结构设计方案

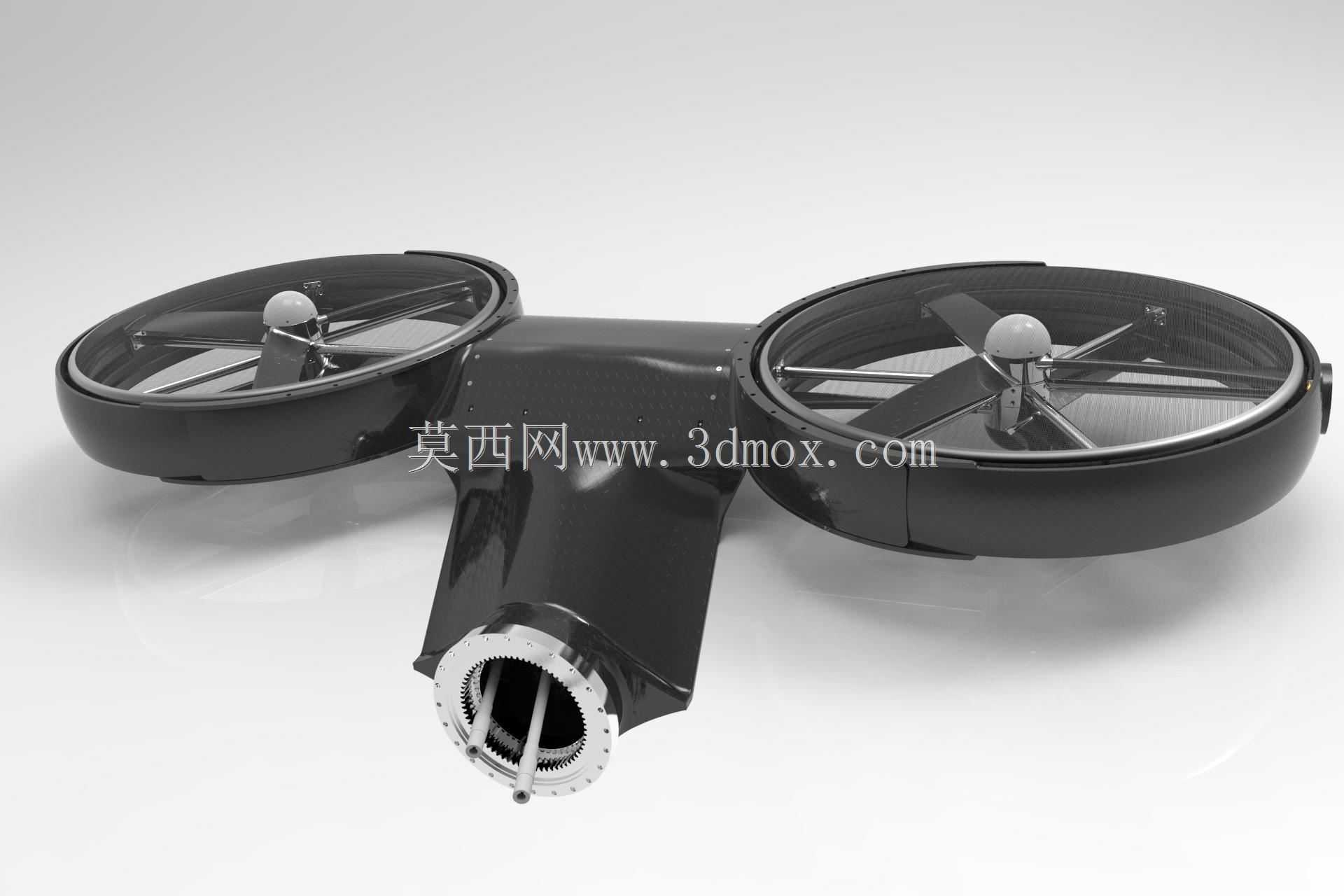

这套双涵道旋翼分离机构的设计，最初是面向空中作业平台的动力段快速拆分需求落地的，在实际作业场景里，不少巡检、测绘类低空飞行器需要根据任务载荷快速更换动力模块，或是在动力单元出现故障时快速完成拆换，避免整台设备返厂维护，这套结构就是为了匹配这类场景的快拆需求做的构型设计。从实际用途来看，该机构承担两个核心功能，一是作为双涵道旋翼的承载连接基体，将两个独立的涵道动力单元整合为统一的动力输出段，二是通过下端的法兰接口实现与机身主段的快速对接与分离，分离动作触发后，两个涵道单元可保持相对独立的工作状态，也可随连接段整体与机身脱开，适配应急抛投、动力段快速更换等不同工况的使用要求。

从功能特性上看，两个涵道旋翼采用对称式布局，涵道环罩将桨叶完全包裹在环向结构内部，相比外露式旋翼，一方面可以降低桨叶尖部的气动涡流损失，提升同等桨盘面积下的推力输出效率，另一方面环罩本身可以作为防护结构，避免低空作业时桨叶触碰树枝、线缆等障碍物造成结构损坏，涵道内部的支撑筋采用十字交叉布局，既可以为旋翼中心的驱动电机提供安装定位基准，也能强化涵道环的径向结构强度，避免飞行过程中涵道受气流冲击产生形变。中间的连接臂采用一体化流线型构型，截面做了翼型修型，降低飞行过程中连接段的气动阻力，连接臂内部预留了走线空腔，两个涵道驱动单元的动力线、控制线都可以从空腔内排布到下端法兰位置，避免线缆外露造成的气动干扰与外物剐蹭风险。

设计思路上，整套结构没有采用多余的冗余连接件，两个涵道与中间连接臂的对接位置采用定位止口加周向紧固件的连接方式，保证装配时的同轴度精度，避免两个涵道的安装角度出现偏差造成飞行过程中的偏航力矩。下端的连接法兰采用齿形啮合定位结构，法兰端面上的定位齿可以在对接时自动导向找正，不需要额外的定位工装就能完成动力段与机身的对接，法兰内侧设置了两道密封槽，安装密封圈后可以阻挡雨水、沙尘进入对接面内部的电气连接位置，适配户外复杂气象条件下的作业需求。分离机构的触发组件集成在连接臂靠近法兰的位置，不需要在机身额外布置复杂的传动结构，收到分离信号后锁止机构自动脱开，法兰在导向销的作用下平稳分离，避免分离过程中出现卡滞或结构碰撞。

从外形尺寸与安装边界来看，整套机构的横向总宽度控制在两个涵道外径加连接臂宽度的范围内，涵道的环向厚度根据桨叶的弦长做了匹配，保证桨叶转动时与涵道内壁的间隙保持在合理区间，既不会因为间隙过大损失气动效率，也不会因为间隙过小造成桨叶与涵道的剐蹭。下端法兰的安装孔位采用圆周等距排布，对接螺栓的规格按照动力段最大推力下的承载需求做了选型，保证极限工况下连接结构不会出现失效。连接臂的纵向高度根据涵道的安装倾角做了适配，两个涵道的轴线保持平行，推力方向与法兰安装端面垂直，安装后不需要额外调整倾角就能保证推力方向与机身轴线重合，降低整机装配时的调试工作量。实际建模过程中，所有的对接止口、安装孔位都做了公差匹配，涵道内壁、连接臂外表面的曲面都做了曲率连续处理，既可以降低气动阻力，也能为后续的注塑或金属加工工艺提供良好的结构基础，避免出现壁厚突变、应力集中的位置，提升结构的疲劳寿命。
