模具生产线成型调度作业工装结构

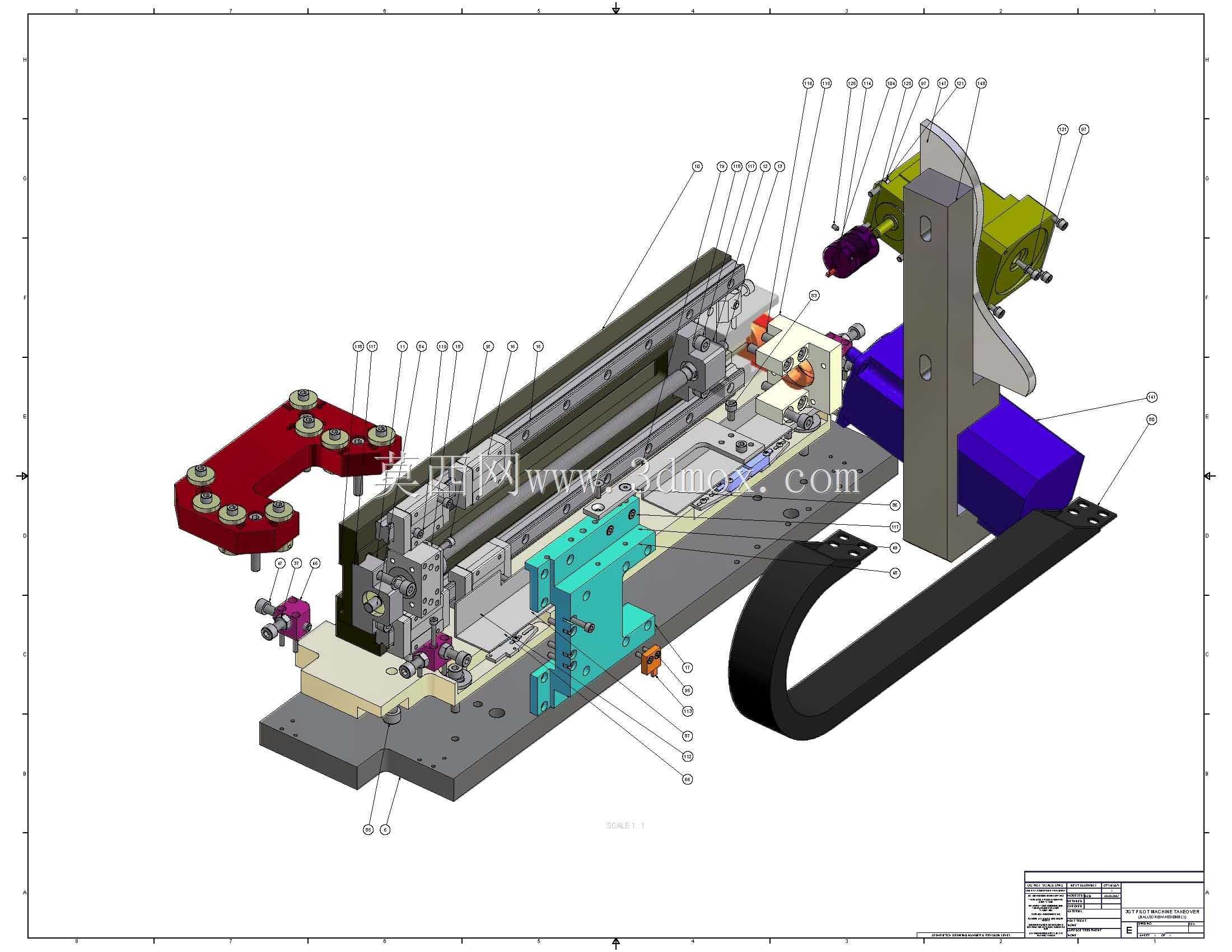

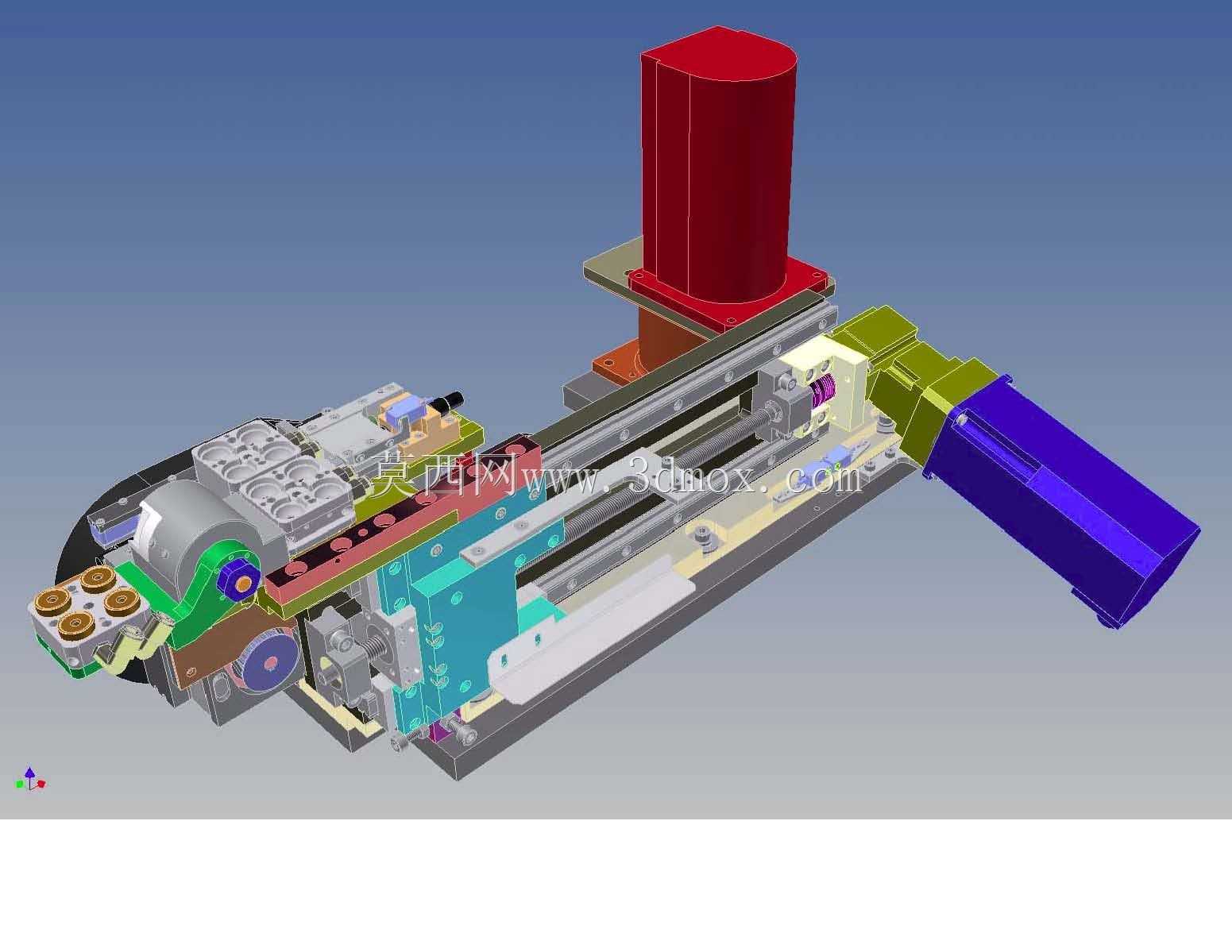

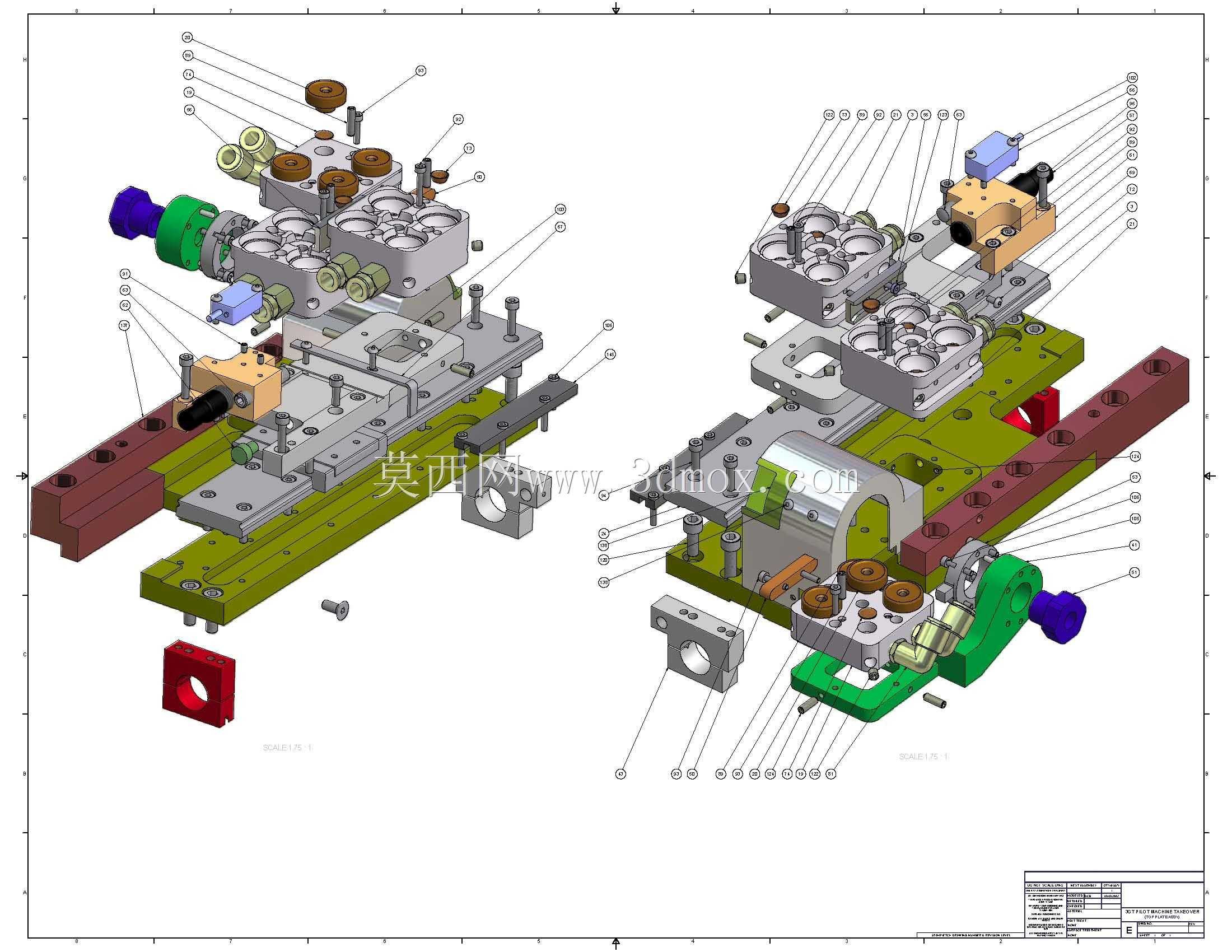

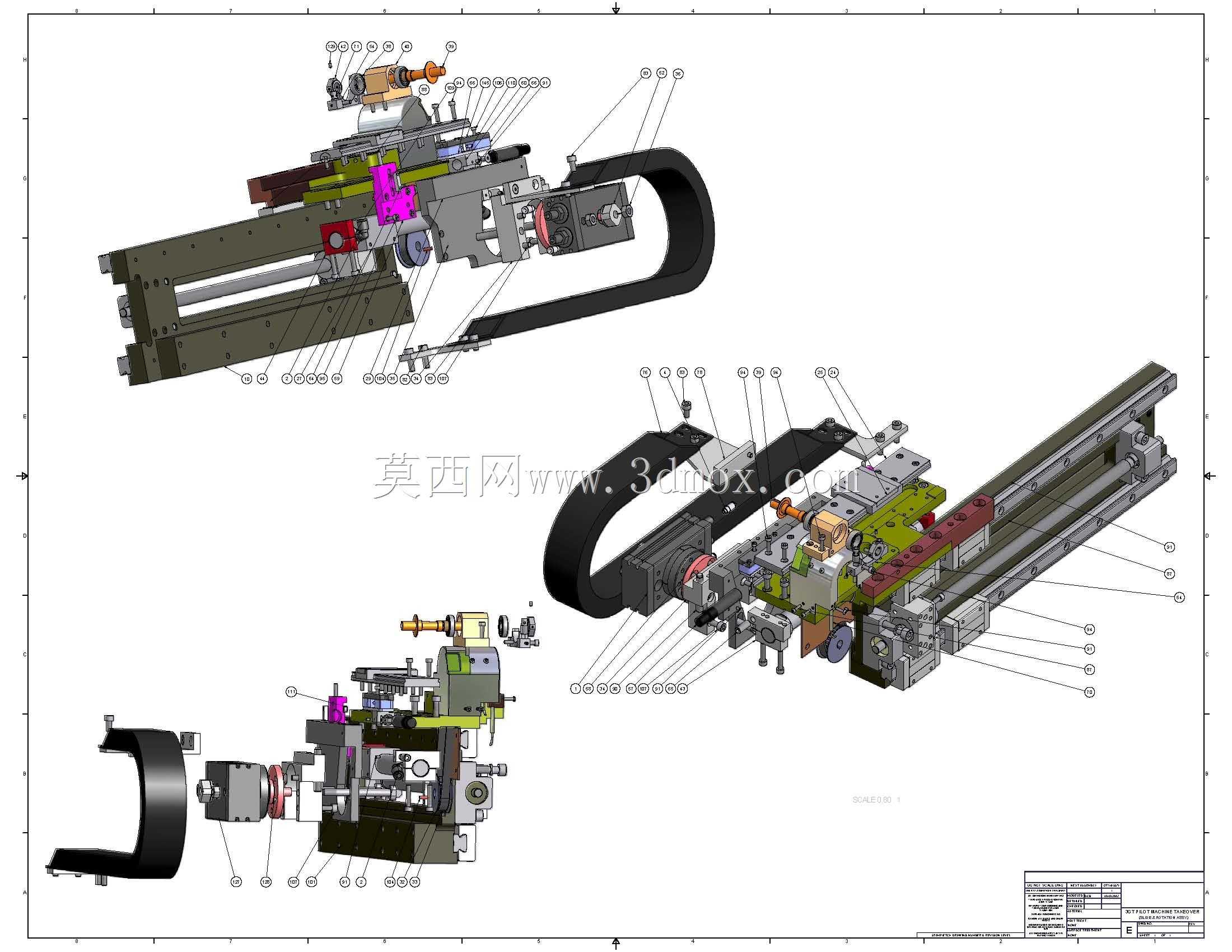

在注塑、冲压类模具量产车间的日常运转中，这类调度作业结构是衔接模具零件暂存区与生产线工位的核心执行载体，日常生产里，模具完成上一轮批次生产后，拆分的模仁、镶件、导柱导套等零件经初步清洁、检测后，会统一归集到线边暂存架，调度结构的核心作用就是根据当班排产计划，精准拾取对应批次的模具零件，同时结合生产线当前的工装布局、待加工产品的成型工艺要求，确定整套模具在生产线装夹工位的放置方向，避免后续装夹时出现定位销错位、冷却管路接口干涉、顶出机构朝向与设备顶杆不匹配的问题。从结构设计逻辑来看，整体采用模块化的拾取执行端搭配多自由度调整基座的组合形式，拾取端没有采用通用夹爪的平口结构，而是针对模具零件常见的工艺孔、吊装螺柱位置做了适配性的卡接结构，接触位置做了硬质阳极氧化处理，避免拾取过程中刮伤模具零件的配合面，毕竟模具零件的配合面精度直接决定最终成型产品的尺寸公差，哪怕是细微的划痕都可能导致产品出现飞边、脱模卡滞的问题。调整基座的旋转轴设置了硬限位结构，对应生产线常用的0度、90度、180度三个放置方向，每个限位位置都配了定位锥销，切换方向时能自动锁止，不需要操作人员反复校准角度，能大幅减少换模时的对位时间。在安装边界的考量上，整体结构的底部安装法兰采用标准的160mm孔距设计，能直接适配车间现有生产线边的通用安装立柱，不需要额外做安装基板的改造，结构的最大伸展半径控制在1.2米以内，作业覆盖范围刚好匹配线边暂存架到生产线装夹工位的常规距离，不会因为伸展过长导致结构刚性下降，拾取大重量模仁零件时出现末端下垂的问题。结构的竖向行程设置为0.8米，能覆盖从地面暂存托盘到生产线装夹台面的常规高度差，不需要额外配置升降辅助装置。实际应用中，这类结构不需要搭配复杂的视觉识别系统，只需要在排产时将对应模具的零件编码、放置方向参数录入控制端，就能完成整套取件、转向、放置的作业流程，相比传统人工搬运调度的模式，能避免人工搬运时的零件磕碰、方向放错导致的装夹返工问题，尤其是针对单重超过20kg的模仁零件，人工搬运时不仅劳动强度大，还容易出现放置位置偏移的问题，这类调度结构的重复定位精度能控制在0.2mm以内，放置后能直接进入后续的装夹锁紧工序，不需要二次调整位置。在结构的细节设计上，所有管线都采用内置式排布，避免车间日常作业时的金属碎屑、切削液溅到管线外层造成老化破损，拾取端的卡接力度设置了过载保护，当拾取的零件重量超过额定负载时会自动触发卸荷提示，避免硬拉硬拽损坏模具零件或者结构本身。另外，结构的旋转部位都采用了自润滑轴承，日常维护只需要按照季度周期补充润滑脂即可，不需要频繁拆解保养，适配车间多班次连续生产的作业节奏。不少车间在实际使用时，还会在结构的拾取端加装辅助的条码扫描头，拾取零件时自动核对零件编码，进一步避免错拿零件导致的生产事故，毕竟模具零件错装不仅会导致整批产品报废，还可能损坏生产线的装夹机构。从产线布局的适配性来看，这类结构的整体占地面积不到0.3平方米，不会占用过多的线边操作空间，操作人员在进行日常模具检查、零件清洁作业时，也不会和结构的运动轨迹产生干涉，结构的运动速度设置了高低两档，空程移动时用高速档缩短作业时间，拾取零件靠近放置工位时自动切换到低速档，保证放置位置的精准度，同时避免速度过快导致零件滑落。
