管道装夹用手动管钳夹持工装

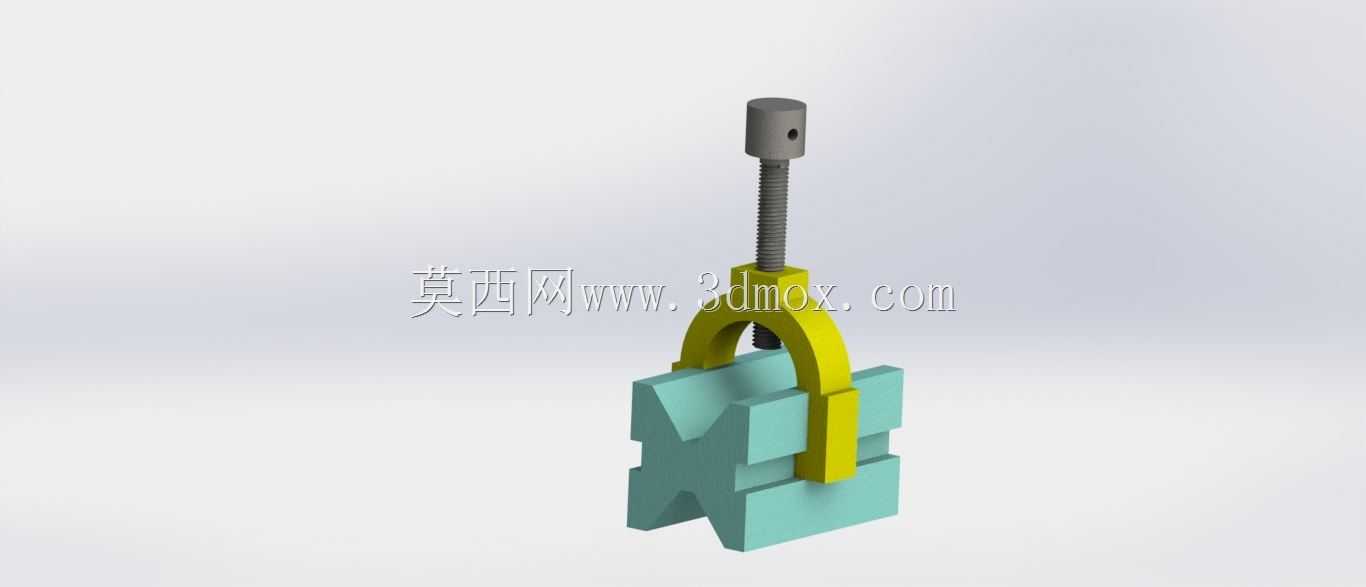

在管道施工作业、五金维修、预制件焊接加工的现场场景里，这类管钳夹持装置是解决圆管类工件定位难题的核心工装，区别于普通台虎钳的平口夹持结构，它的钳口做了适配圆弧面的V型开槽设计，能在拧紧、松卸螺纹管道，或是管道对接焊前的定位工序里，牢牢抱紧不同管径的圆形管材，避免工件打滑偏转，尤其适配水管工现场维修、小型机加工车间管件预制、焊接工位管道组对这类对装夹稳定性有要求的作业场景。从结构设计逻辑来看，这套夹持装置采用了螺旋进给的夹紧方式，顶部的调节螺杆配合拱形压架，转动螺杆顶端的施力部就能带动压架下行，配合下方带双V型槽的钳体基座，从管材的上下两个方向施加夹紧力，双V型的钳口布局不仅能适配单根圆管的装夹，还能在两根管道对接时提供同轴定位支撑，减少焊接组对时的错边量。设计过程中重点考虑了现场作业的操作便捷性，螺杆的行程预留了足够的调节空间，能覆盖常规家装、维修场景里常用的中小管径管道，钳体基座的底部做了平整的安装接触面，既可以直接放置在工作台面上临时使用，也能通过基座上的预留安装孔，用螺栓固定在焊接工作台、移动维修工位架上作为固定工装使用，安装边界不需要额外的配套动力源，纯手动操作的结构不需要接电接气，适合户外无动力配套的维修场景。钳口的V型槽角度选用了通用的90度开口，这个角度的槽型对不同直径的圆管都能形成稳定的四点接触夹紧，不会因为管径变化出现夹持点偏移的问题，拱形的压架结构做了等强度的弧度设计，在螺杆施加较大夹紧力的时候，压架的受力分布更均匀，不会出现局部应力集中导致的架体变形，长期反复使用也能保持夹持精度。和普通的管道台钳相比，这套结构的整体尺寸更紧凑，整体高度控制在适合单人坐姿操作的范围，基座的长宽尺寸适配常规维修工作台的摆放空间，不需要占用过大的工位面积，不管是固定在车间的固定工位，还是放在维修工具箱里随工具转运到户外作业现场都很方便。在实际使用过程中，这类夹持工装除了能完成管道螺纹拧紧、松卸的基础操作，还能作为管道切割、坡口加工、焊接组对的临时定位夹具，当需要对管道端部进行打磨、套丝作业时，稳定的夹持力能避免工件转动带来的操作风险，双V槽的结构在夹持薄壁管材的时候，夹紧力能均匀分布在管材接触面上，不会因为局部压力过大夹扁薄壁水管，适配镀锌管、PPR稳态管、小型不锈钢管等多种常见管材的装夹需求。设计时特意将螺杆的施力端做了通孔设计，现场作业时如果需要更大的夹紧力，可以穿入加力杆延长力臂，不需要额外配套专用的加力工具，适配维修现场随手可得的钢筋、螺丝刀杆等临时加力配件，降低了现场使用的工具配套要求。压架和钳体基座之间做了导向限位结构，螺杆转动带动压架升降的过程中，压架不会跟着螺杆转动，始终保持水平下压的姿态，保证夹紧力垂直作用在管材表面，避免出现压偏导致的管材翘起、夹持不稳的问题。基座的V型槽做了上下对称的布局，当需要装夹更大管径的管道时，可以将压架调整到最大行程位置，利用基座下方的V型槽配合压架形成更大的夹持空间，拓展了工装的管径适配范围，不需要额外更换钳口配件就能覆盖多数常规作业的管径需求。
