对转齿轮箱用三叶片旋翼组件结构设计

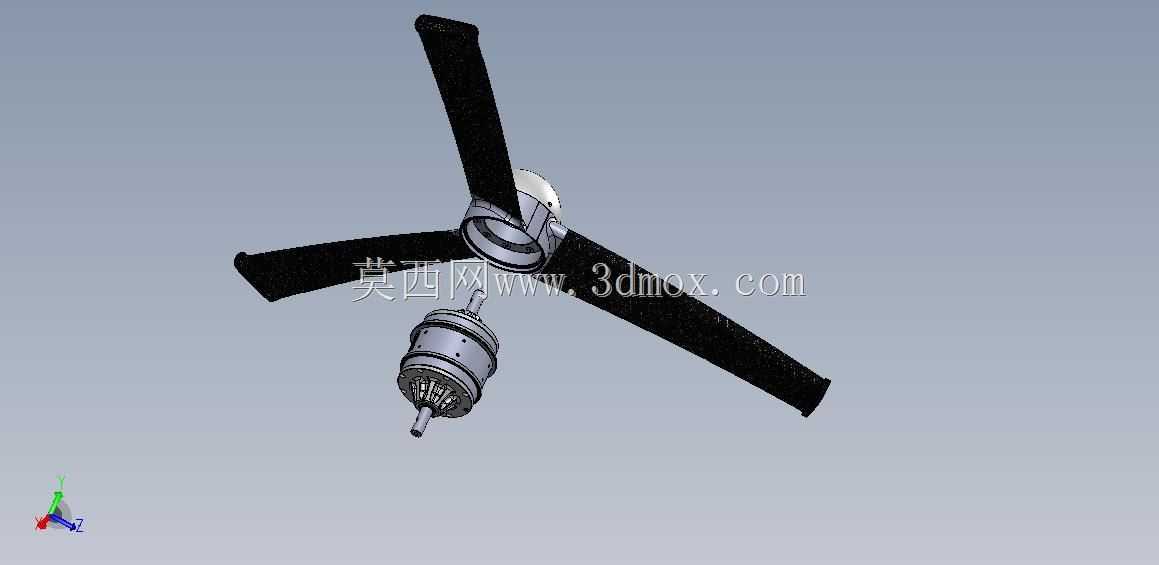

这套旋翼叶片组件主要适配小型对转传动构型的四旋翼类无人飞行器，核心作用是将齿轮箱输出的旋转动能转化为稳定的气动升力与姿态调整力矩，在实际飞行场景中承担整机悬停、机动飞行、姿态修正的核心气动输出功能。不同于常规单旋翼配平结构，该组件匹配直角直列排布的对转齿轮箱输出端，上下层对转的叶片可抵消旋翼旋转产生的反扭矩，无需额外设置尾桨结构就能实现整机扭矩平衡，能有效缩小整机横向尺寸，提升狭小空间内的飞行适配性。从结构设计逻辑来看，叶片采用了高升阻比的翼型截面，从叶根到叶尖做了连续的扭转角过渡，叶根位置厚度更大，用来承接旋转过程中产生的巨大离心载荷与气动交变弯矩，叶尖位置做了适度的削尖与后掠处理，能降低高速旋转时的翼尖涡流损失，减少气动噪声同时提升悬停状态下的升力效率。中心的整流毂采用流线型球面设计，一方面可以降低旋翼旋转时中心区域的气动阻力，减少乱流对叶片根部入流的干扰，另一方面其内部预留了与齿轮箱输出轴对接的安装接口，接口处设置了定位止口与键槽结构，能保证动力传递过程中的同轴度，避免高速旋转时出现动平衡偏差。在安装边界的考量上，叶片与中心毂的连接位置做了嵌入式的安装座设计，单支叶片通过根部的定位凸台与紧固件固定在毂体的安装槽内，安装完成后整组旋翼的旋转直径适配中小型四旋翼飞行器的机架轴距，不会与机臂、起落架结构产生运动干涉；叶片的安装角可通过根部的调整垫片进行小范围校准，方便在整机调试阶段匹配不同起飞重量下的动力输出需求，保证不同载荷工况下旋翼都能工作在最优升力区间。实际应用中，这类对转旋翼组件常被用在对续航时长、悬停稳定性有较高要求的小型无人飞行器上，比如用于农林植保作业的小型植保无人机、室内巡检用的微小型巡检无人机、航拍摄影类的多旋翼飞行器，相比单层旋翼结构，对转构型的旋翼在相同直径下能提供更大的升力冗余，同时反扭矩抵消的特性能减少飞控系统的姿态修正压力，提升飞行过程中的稳定性。设计过程中需要重点考量叶片的刚度分布，因为旋翼旋转时除了承受恒定的离心拉力，还会遇到突风、机动动作带来的瞬时气动载荷，叶片从根到尖的厚度渐变设计就是为了让载荷传递路径更顺畅，避免应力集中在叶根连接位置导致结构失效；同时中心整流毂的外形需要与叶片根部的翼型顺滑过渡，减少台阶位置产生的气流分离，避免额外的气动损耗。在安装适配性上，这套组件的输出对接轴径与常规小型直角对转齿轮箱的输出端尺寸匹配，安装时只需保证三片叶片的安装角一致、动平衡精度达标，就能直接装配到齿轮箱上完成动力端的组装，无需额外做结构修改；叶片的外形轮廓经过气动优化，在额定转速下能保证三片叶片的升力输出均匀，不会出现周期性的升力波动导致整机振动，能有效降低飞控系统的调节负荷，提升飞行过程中的操控手感。另外，针对对转结构的特殊需求，上下两组旋翼的叶片旋向相反，这套组件可通过调整叶片的安装方向适配正转或反转的输出轴，无需重新开模制作不同旋向的叶片，能降低生产与备件储备的成本；叶片表面做了光滑的曲面过渡，没有明显的凸起或凹陷结构，能减少飞行过程中的灰尘附着与空气阻力，长期使用也能维持稳定的气动效率。
