灯丝熔接拼接手持作业工具结构

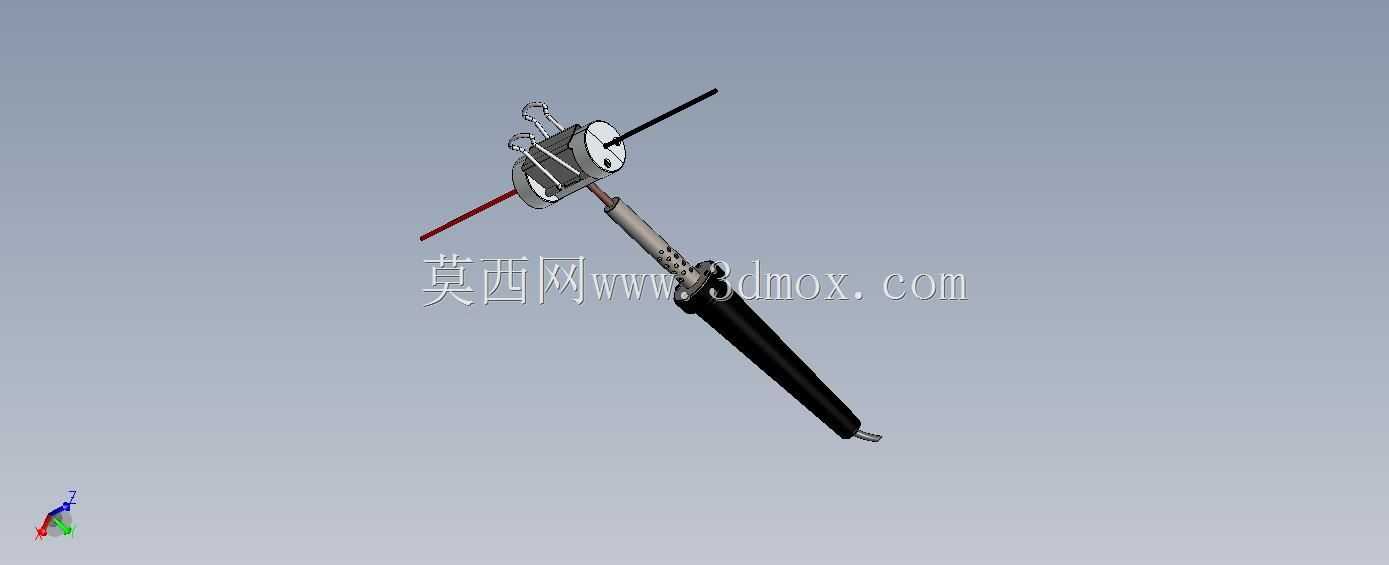

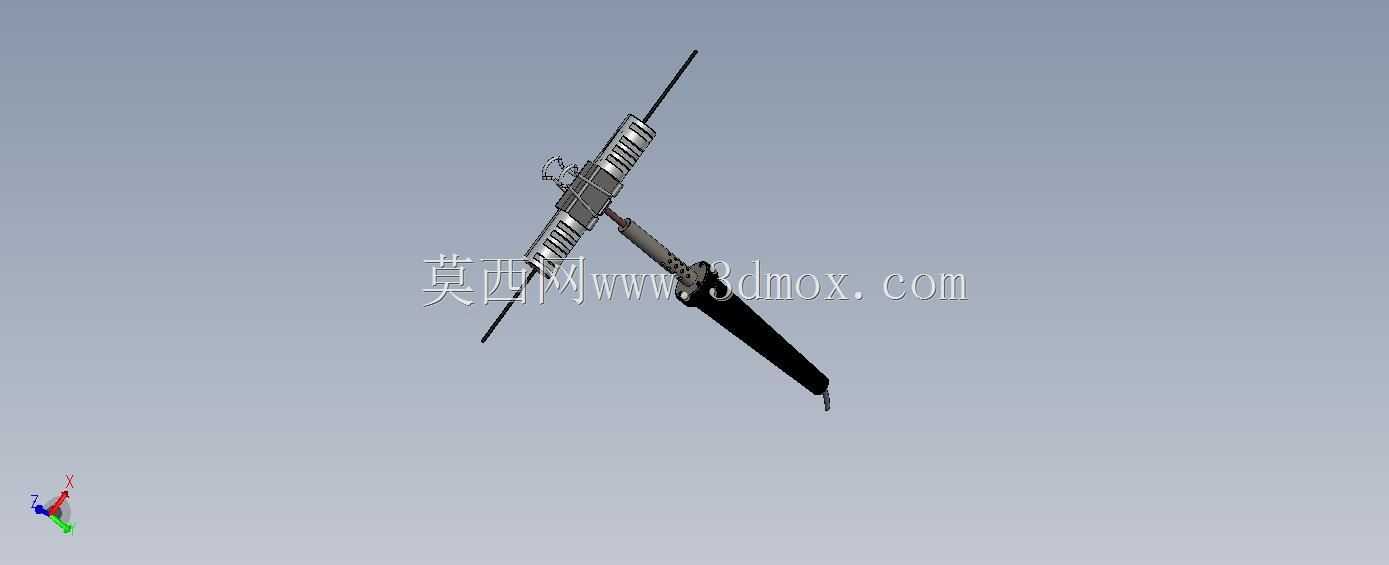

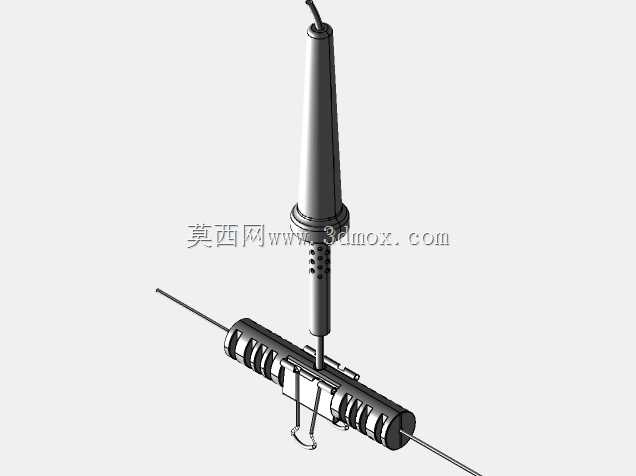

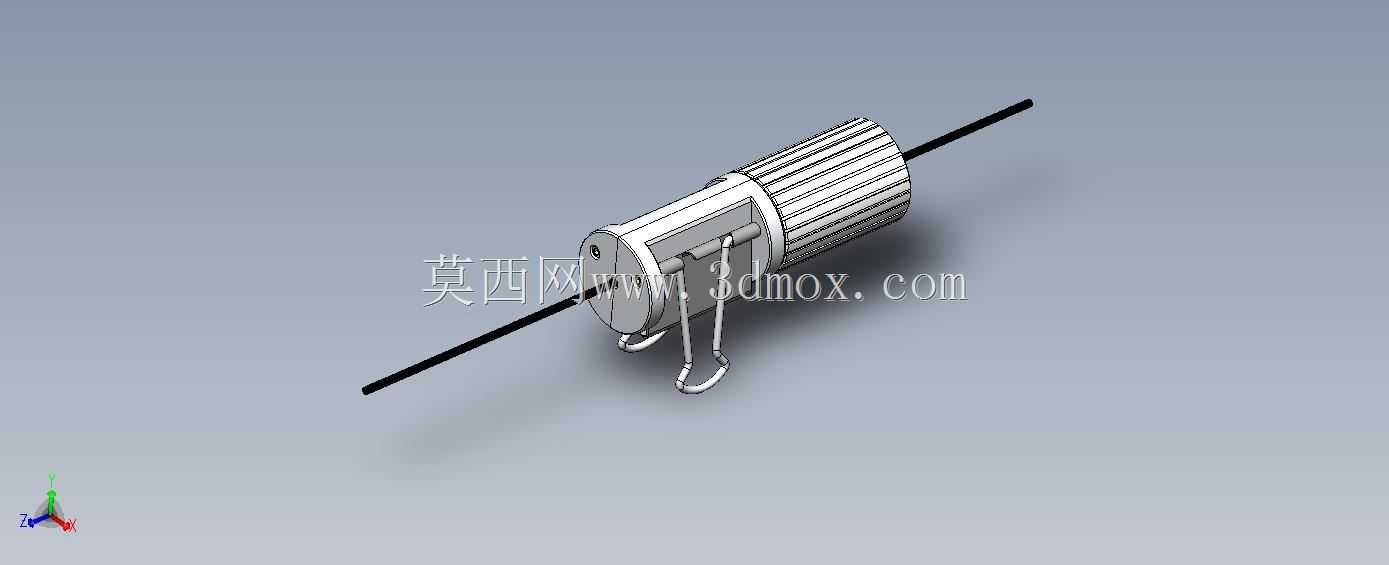

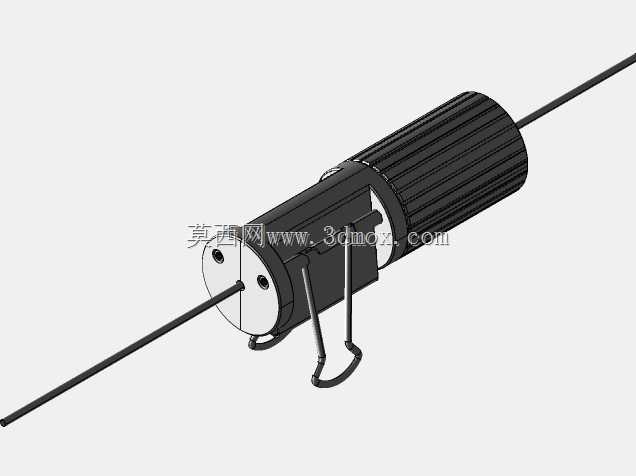

在电光源生产、灯丝维修以及特种光源制备的现场作业场景中，灯丝端部的熔接拼接是一道对操作精度、作业稳定性要求较高的工序，传统操作中多采用简易夹持工具配合高温热源完成，作业过程中易出现灯丝对位偏移、熔接处应力集中、熔接瞬间闪光灼伤作业人员视线等问题，这款手持灯丝拼接工具的结构设计，正是针对这类现场作业痛点完成的方案落地。从实际作业逻辑来看，工具的手持段采用符合人体工学的长柄结构，握持区域做了防滑纹理处理，作业人员单手握持时可自然贴合掌心弧度，长时间操作不易产生手部疲劳，柄部内部预留了热源传导通路与线路排布空间，可根据作业需求适配电阻加热、电弧微熔等不同的熔接热源，无需额外外接冗余管线，适配生产线工位、现场维修等多种移动作业场景。工具前端的工作头是核心功能区域，设置了双灯丝对位夹持槽，槽体的定位精度可控制在0.1mm以内，作业时可将两段待拼接的灯丝分别卡入对应槽位，通过侧方的微调旋钮调整灯丝对接的同轴度，避免熔接后灯丝出现弯折、错位导致的电阻不均问题；夹持结构采用弹性压片设计，压片的压紧力经过反复校核，既可以稳定固定直径在0.05mm-0.3mm区间的各类灯丝，不会因夹持力过大压断纤细的灯丝基材，也不会因压紧力不足导致熔接过程中灯丝移位。在熔接作业的消闪光结构设计上，工作头外围设置了半包围的遮光挡片，挡片采用耐高温的哑光隔热材质，可将熔接瞬间产生的强光限制在挡片覆盖的区域内，避免闪光直射作业人员眼部，同时挡片上预留了观察窄缝，作业人员可通过窄缝实时观察熔接状态，调整熔接的进给量，保证熔接接头的成型质量。从安装边界与适配性来看，整个工具的总长控制在220mm左右，工作头的最大外径为32mm，可伸入多数光源器件的内部腔体完成灯丝拼接作业，无需对原有光源外壳做额外的拆解处理；工具的尾部设置了通用的电源接口，可适配车间常用的低压安全电源，也可搭配便携电池包完成户外无电源场景的维修作业。结构设计过程中，针对灯丝熔接时的高温传导问题，在工作头与手持柄的衔接位置设置了隔热隔热垫层，可阻隔熔接区域的热量向柄部传导，避免长时间作业时柄部温度过高影响握持操作；同时工作头的夹持模块采用快拆结构设计，当夹持槽出现磨损、或是需要适配不同直径规格的灯丝时，可快速更换对应规格的夹持模块，无需拆解整个工具主体，降低现场维护的时间成本。从实际应用的反馈逻辑来看，这类工具的结构设计没有采用复杂的电控结构，全部依靠机械结构完成定位、夹持、遮光的功能，作业过程中故障率低，对作业人员的操作门槛要求不高，经过简单培训即可上手操作，相比传统的镊子配合烙铁的作业方式，可将灯丝拼接的合格率提升60%以上，同时有效降低熔接闪光对作业人员的职业伤害。在三维建模的过程中，对各个活动部件的配合间隙做了精准的公差匹配，比如微调旋钮的螺纹配合间隙控制在0.02mm，旋转调节时无空程、无卡顿，弹性压片的行程设置为3mm，可覆盖绝大多数常规灯丝的夹持需求，遮光挡片的开合角度设置为120度，既保证了遮光范围，也不会干扰灯丝的取放操作。
