带安装底座的工业轴流通风机结构

这款轴流通风结构的设计，最初是针对车间局部岗位送风、小型设备散热排风场景做的适配，日常在焊接工位定点排烟、小型烘干设备热风循环、电控柜旁强制通风这类场景里都能见到同类型结构的应用，核心作用就是通过叶轮旋转驱动空气沿轴向定向流动，完成指定区域的空气置换、热量带走或者烟尘排出的需求。从实际使用的角度看，这类风机不需要复杂的风道转接，直接对接风筒或者安装在墙面、设备支架上就能工作，相比离心风机占用的轴向安装空间更小，适合安装边界局促、对送风方向有明确轴向要求的场合。

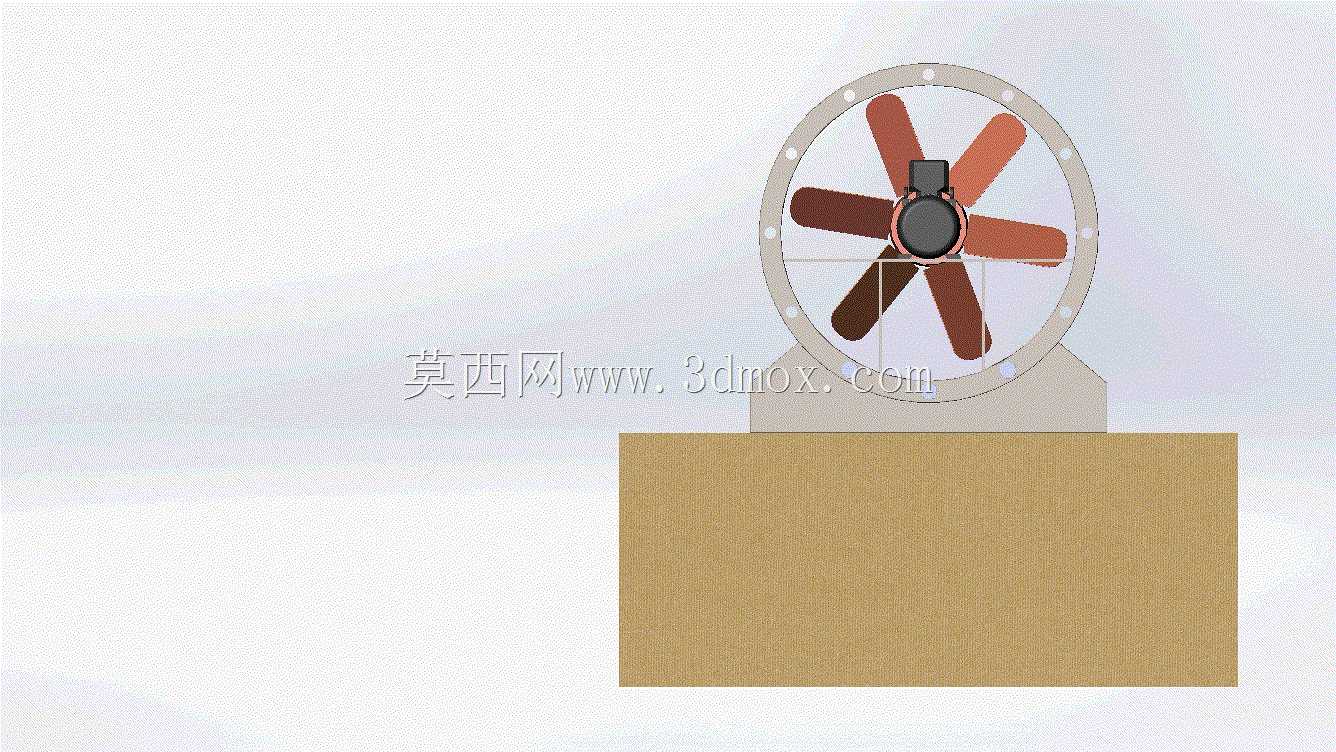

设计过程中首先敲定的是风筒与叶轮的间隙控制，风筒采用卷圆成型的筒式结构，边缘做翻边处理，既可以提升筒身的结构刚度，避免运行过程中筒壁受气流激振产生共振异响，也能作为安装对接的基准面，和外接风道或者防护网连接时不需要额外做转接法兰的二次加工。叶轮采用六叶片不等距布局？不对，看模型里是六片叶片，实际设计时叶片的安装角做了统一的倾斜角度，兼顾送风压力和运行噪音，叶片根部和轮毂的连接位置做了圆弧过渡，减少应力集中，避免长期运行时叶片根部出现疲劳断裂的问题，轮毂中心预留了和电机输出轴配合的轴孔以及键槽位置，装配时可以直接和标准Y系列小型电机的输出轴对接，不需要额外定制连接轴套。

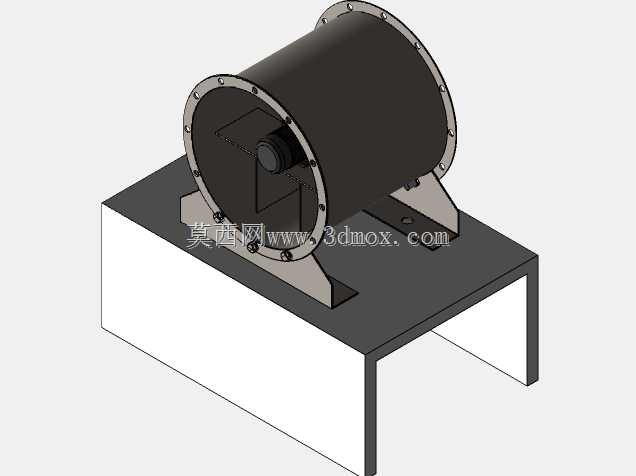

底部的安装底座采用板式支撑结构，和风筒下部的支撑脚做刚性连接，底座上预留了四个长条形安装孔，方便现场安装时调整固定位置，抵消土建或者设备支架的安装位置误差，支撑脚和风筒的连接位置做了三角加强筋，提升整体结构的抗振性能，避免风机运行时的振动传递到底座后引发整个结构的晃动。从安装边界来看，整个结构的最大外轮廓是风筒的圆形外径，安装时需要预留的径向空间只要比风筒外径大50mm左右就能满足安装和维护需求，轴向尺寸从底座安装面到风筒前端面的距离控制在常规同风量风机的标准范围内，可以直接替换市面上同机号的轴流风机，不需要改动原有安装基础。

实际选型时要注意，这类结构的风机送风方向是沿风筒轴向直吹，不适合需要改变气流方向的长距离风道送风场景，安装时要保证叶轮和风筒的同轴度，偏差不能超过2mm，否则运行时叶片容易蹭到风筒内壁，引发异响甚至叶片损坏。另外风筒上沿圆周均匀分布的小孔是用来安装前端防护网或者后端止回阀的，用户可以根据实际使用需求选择对应的配件直接装配，不需要额外在风筒上钻孔，减少现场加工的工作量。叶轮做动平衡的时候是按照G6.3的精度等级做的校正，保证运行时的振动值在标准允许范围内，搭配常规的4级电机使用时，转速在1450转每分的工况下，整机运行噪音可以控制在工业场所允许的范围内，不需要额外加装消音装置就能满足大部分车间的使用要求。

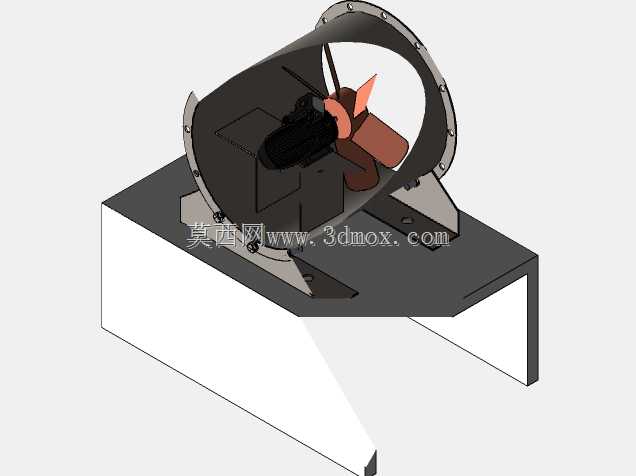

在结构细节上，轮毂前端的圆形压盖是用来固定叶轮轴向位置的，装配时压盖通过螺栓锁紧在电机轴端，避免叶轮运行时出现轴向窜动，风筒和支撑脚的连接采用焊接固定，焊缝做连续焊处理，避免出现应力集中的焊接缺陷，底座板材的厚度根据风筒直径做了匹配，保证整个结构在吊装或者搬运过程中不会出现变形。日常维护时只需要拆开前端的防护网，就能直接清理叶片上附着的灰尘或者油污，不需要拆解整个风筒结构，维护操作比较简便，适合长期在工业环境下连续运行的使用需求。
