电子设备外壳用4040规格轴流冷却风扇

　　在各类工业控制机柜、嵌入式电子设备、小型电源模块、工控主板的散热设计场景中，这类40mm见方的轴流冷却风扇是应用频次极高的通风散热组件，很多结构工程师在做密闭外壳的热设计时，第一时间会考虑这类标准尺寸的风机作为主动散热的核心部件。实际选型过程中，首先要确认的就是安装边界的匹配度，这款风扇的外框尺寸严格遵循40mm×40mm的行业通用规格，厚度方向的尺寸也适配绝大多数紧凑型电子外壳的安装预留位，安装孔位采用对角对称布置，孔距符合行业通用的安装标准，不需要额外做安装位的定制修改，直接通过螺丝就能固定在外壳预设的通风口位置，能大幅缩短结构设计的适配周期。从功能特性来看，这类风扇主要通过驱动叶轮旋转，

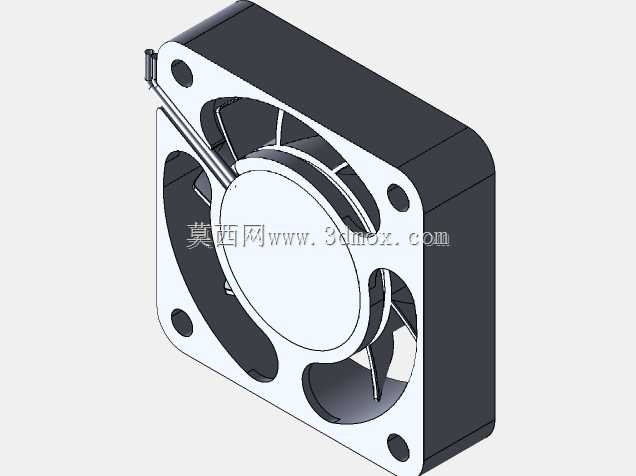

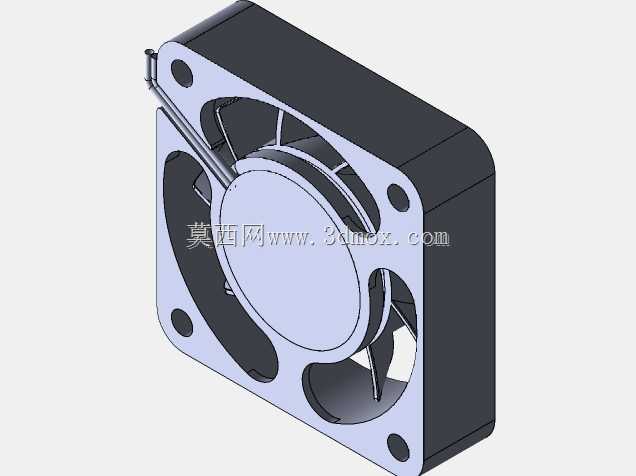

　　带动外壳内部的热空气与外部环境空气形成定向对流，把电子元器件工作时产生的积热带出设备腔体，避免功率器件、主控芯片因为长期工作在超温环境下出现性能衰减、寿命缩短甚至热击穿的问题。做这类风扇的三维建模时，首先要还原的是外框的结构细节，外框采用一体式注塑成型的结构设计，四个边角做了圆弧过渡处理，既可以避免安装时的锐角磕碰，也能减少应力集中导致的外框破损；外框的进风侧与出风侧都做了导流唇边设计，能减少气流进出风框时的紊流损失，提升实际送风效率。叶轮部分的叶片采用不等距斜切设计，建模时需要精准还原每个叶片的扭角与曲面弧度，这个角度直接决定了风扇的风量、风压与工作噪音的平衡，实际工程应用中，过大的叶片扭角虽然能提升风压，

　　但会带来更高的运转噪音与更大的启动电流，过小的扭角则无法满足密闭机柜的风压需求，无法把热风从设备内部顺利导出。设计过程中还要考虑接线端的预留位置，这款风扇的供电引线从外框侧边的出线槽引出，不会占用进出风侧的通风面积，也不会和外壳内部的其他元器件产生干涉，出线槽的位置做了防拉扯的结构设计，能避免安装或维护过程中拉扯引线导致的内部接线松脱。在实际设备装配场景里，这类风扇通常会搭配防尘网使用，建模时也预留了防尘网的安装间隙，不需要额外调整外框尺寸就能直接贴合标准规格的防尘滤网，满足多尘工业场景下的防护需求。很多刚接触结构设计的工程师容易忽略风扇的旋转方向与气流方向的对应关系，建模时特意在风框侧面标注了清晰的气流方向与叶轮旋转方向标识，

　　装配时不需要额外查阅规格书就能快速确认安装方向，避免出现装反导致散热失效的问题。从安装适配性来说，这款风扇的供电接口采用行业通用的标准接插件，能匹配绝大多数设备内部的供电插针，不需要额外定制转接线材；外框的平面度控制在合理公差范围内，安装后和外壳面板的贴合缝隙均匀，不会出现漏风导致的散热效率下降问题。在做设备热仿真的时候，导入这个三维模型就能直接在仿真软件里划定风扇的风量风压参数，模拟不同安装位置下的设备内部流场分布，提前预判散热死角的位置，调整内部元器件的布局，不用等到样机制作阶段才发现散热设计缺陷，能大幅降低样机迭代的成本。针对不同的应用场景，这类风扇还可以根据实际需求调整供电电压、转速参数，但安装尺寸的通用性是其能被广泛应用的核心优势，不管是小型的家用电子设备，还是工业现场的控制机柜，只要预留了40mm见方的通风安装位，就能直接选用这款风扇完成散热系统的搭建，不需要重新开模定制特殊尺寸的风机，能有效降低设备的整体物料成本与设计周期。建模过程中对叶轮与外框之间的配合间隙也做了精准还原，间隙控制在合理范围内，既不会因为间隙过小导致叶轮运转时蹭到外框产生异响，也不会因为间隙过大导致气流回流损失风压，这个细节是很多粗糙模型容易忽略的点，对于做装配干涉检查、运动仿真来说，精准的间隙还原能让仿真结果更贴近实际装配状态，避免实际生产时出现配合问题。
