长条形信号接收传输装置结构设计

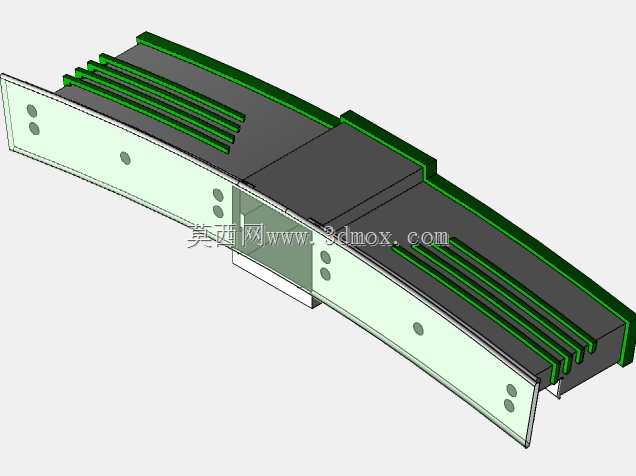

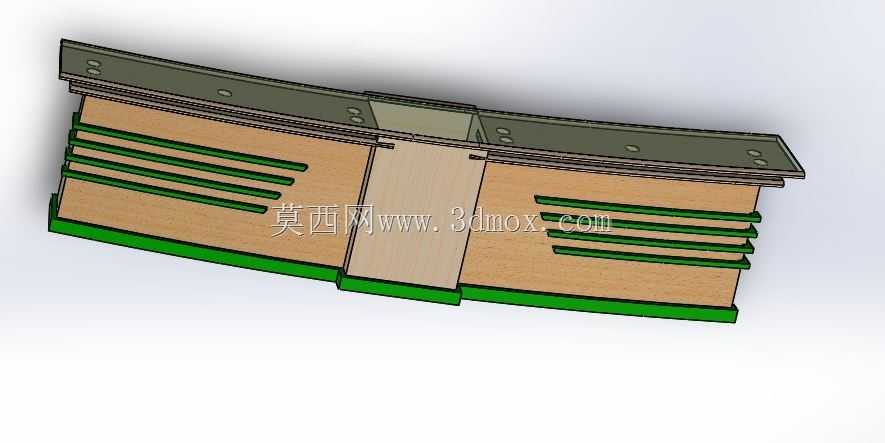

在工业现场信号采集与传输的场景中，这类长条形接收装置常被部署在生产流水线侧边、设备排布间隙或是车间墙面的低位安装区域，主要负责采集工位侧的传感信号、工位状态反馈信号，将分散的点位信号汇总后传输至中控端，解决长距离布线时信号衰减、多线路杂乱的问题。不同于常规的盒式信号接收设备，该装置采用分段式长壳体设计，主体分为三段式结构，中间段为核心电路容纳腔，两侧为延伸的走线与信号接入腔，整体壳体采用铝合金挤压成型后做表面喷塑处理，侧边的绿色饰条既可以作为安装对位的标识线，也能在多设备并排安装时快速区分设备功能分区。

从设计思路上看，该结构优先考虑了现场安装的适配性，整体壳体的底部预留了通长的安装卡槽，可以直接卡接在工业铝型材的标准槽位上，不需要额外打孔制作安装支架，适配车间常见的40系列、45系列铝型材机架的安装尺寸，单段壳体的拼接位置采用嵌入式止口配合，拼接处内置防水胶条，能够满足车间日常清扫时的溅水防护需求，避免粉尘、切削液雾气进入壳体内部影响电路稳定性。中间段的上盖采用快拆式结构，通过侧边的卡扣与下壳体连接，不需要额外工具即可打开上盖完成内部接线、模块更换的操作，相比螺丝固定的结构，在设备密集排布的狭窄间隙里维护效率更高。

设备的实际功能覆盖了多通道信号的汇总处理，两侧延伸段的壳体上预留了均匀分布的接线孔位，每个孔位对应一个信号接入通道，可对接接近开关、光电传感器、工位按钮等现场元件的信号线路，线路进入壳体后通过内部的线槽规整排布，接入中间腔的信号处理模块，处理后的信号通过壳体端部预留的通讯接口输出至上位系统。壳体的高度控制在较低的尺寸范围内，安装后不会突出于流水线侧边的防护栏，避免工件转运过程中发生碰撞，整体宽度也做了收窄设计，在多排设备并行安装的场景下，不会占用过多的通道空间。

在安装边界的考量上，该装置的两端预留了线缆弯曲的余量空间，安装时距离墙面或者相邻设备的最小间隙只需要预留50mm即可满足线缆弯折的需求，不需要额外预留过大的维护空间，适合在空间紧凑的自动化生产线、装配工位侧部署。壳体表面的绿色标识条采用耐磨的丝网印刷工艺，长期使用不会因为摩擦、清洁擦拭出现脱落，标识条的位置刚好对应内部接线端子排的排布位置，维护时可以通过外部标识快速定位需要操作的接线区域，减少开盖排查的时间。壳体底部的安装卡槽内置防滑橡胶垫，卡接在铝型材上后不会因为设备运行的振动出现移位，也不需要额外加装防脱固定件，在常规的工业车间振动环境下可以保持安装位置稳定。

从结构强度的角度看，壳体的壁厚经过优化，在保证整体刚性的前提下控制了整体重量，单段壳体的承重能力可以满足内部加装多块信号处理模块的需求，拼接后的整体结构在1米的跨度下不会出现明显的下挠变形，不需要在中间位置额外加装支撑件，长距离部署时可以根据实际需要的长度拼接对应数量的壳体段，适配不同长度的生产线信号采集需求。壳体的边角位置都做了圆角处理，避免安装维护时尖锐边角划伤操作人员，也不会在工件剐蹭时出现尖锐的磕碰缺口，提升长期使用的安全性。
