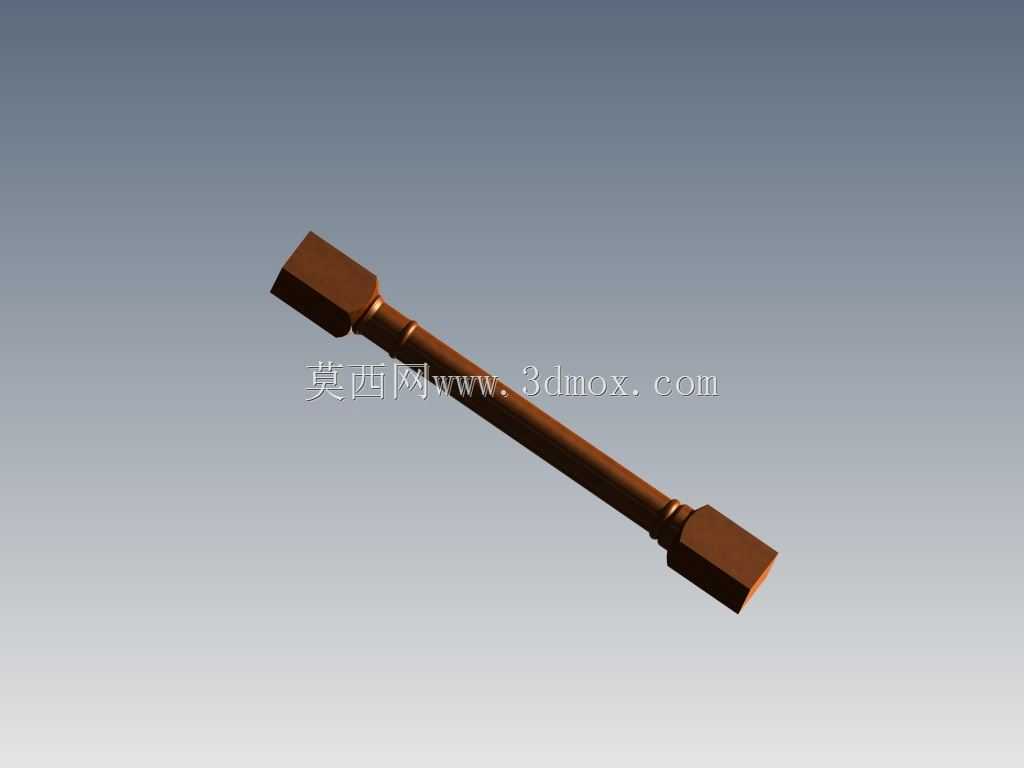

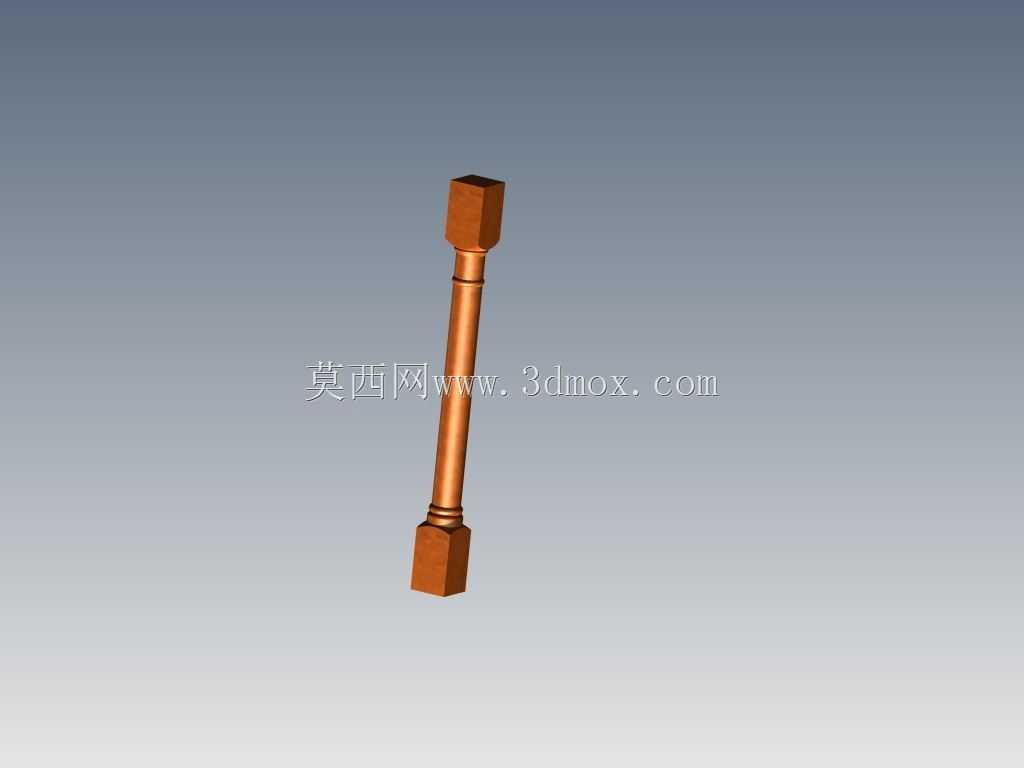

两端方头中间柱形传动连接杆结构

　　这类两端带方头的柱形连接杆，在轻工装配、小型工装夹具以及非标自动化输送线的定位工位上十分常见，很多人刚接触这类零件时容易把它和普通光轴混淆，实际上它的方头结构是整个设计的核心功能点。先从安装边界说起，两端的方头截面尺寸需要和配套的传动套、定位卡槽做严格的公差配合，方头的棱角处做了微小的倒角处理，不是为了外观好看，而是装配时能顺利导入卡槽，避免硬敲导致棱角崩边，同时在传递扭矩时，方头的四个接触面能均匀受力，不像普通平键连接那样存在键槽应力集中的问题，适合中等扭矩、频繁正反转的工位使用。

　　杆身中间的柱形部分不是等直径设计，靠近两端方头的位置有一圈凸起的轴肩，这个轴肩的作用是轴向定位，安装时轴肩会抵在配套轴承或者衬套的端面，不需要额外加装轴用挡圈，就能限制杆的轴向窜动，减少装配时的零件数量，也降低了后期维护的拆装难度。杆身的直径是根据实际传递的扭矩计算出来的，在满足抗扭强度的前提下尽量做了轻量化处理，毕竟在高速往复运动的工位上，杆自身的重量会带来额外的惯性负载，合适的杆径能降低驱动端的动力损耗。

　　从实际应用场景来看，这类零件常出现在小型包装设备的翻板机构、工装夹具的同步锁紧机构里，比如纸盒成型机的折页传动部位，就需要这种两端方头的连接杆来同步带动两侧的折页摆臂，因为方头连接没有间隙，传动的同步精度比销连接更高，折页的对位误差能控制在很小的范围内。还有一些手动工装的锁紧连杆，也会采用类似结构，两端方头卡在工装的卡槽里，转动杆身就能带动锁紧块动作，操作时不会出现打滑的情况。

　　设计这类零件的时候，首先要确认两端方头的对边尺寸和卡槽的配合公差，一般过渡配合就足够，过盈量太大的话拆装困难，间隙太大又会产生传动冲击，长期使用会把方头的棱角磨圆，导致传动失效。杆身的长度要根据安装工位的跨距来定，轴肩的位置需要精准计算，要保证安装后两端方头的插入深度足够，不会因为工作时的窜动导致方头从卡槽里脱出。另外杆身的表面粗糙度也有要求，和衬套接触的部位需要达到一定的光洁度，减少摩擦磨损，延长使用寿命，不需要做额外的表面处理，除非是在有腐蚀的工况下，才会做镀锌或者发黑处理。

　　很多新手建模的时候容易忽略方头和杆身过渡处的圆角，这个位置是应力集中的高发区，如果直接做直角过渡，在承受冲击扭矩的时候很容易从过渡处断裂，所以必须做合适半径的圆角过渡，分散应力。还有两端方头的端面，不需要做太高的精度要求，只要平整就行，因为工作时端面不承受轴向载荷，过高的精度要求只会增加不必要的加工成本。另外杆身中间的柱形部分，如果是和导向套配合使用的话，还要考虑直线度公差，避免杆在运动的时候出现卡滞，尤其是长径比比较大的杆，直线度控制不好的话，高速运动时会产生抖动，影响整个机构的运行稳定性。

　　在选型替换的时候，不能只看整体长度和方头尺寸，还要确认轴肩的位置和直径，不然就算两端能装进去，轴肩抵不到定位端面，工作时杆会来回窜动，轻则产生异响，重则导致整个机构错位。如果是在有频繁往复转动的工况下使用，还要注意杆的材质选择，一般45号钢调质处理就足够应对大部分场景，要是负载更大的话可以选用合金钢，但没必要盲目追求高强度材质，毕竟这类零件属于易损件，成本控制也是实际工程中需要考虑的因素。
