对夹式软密封蝶阀三维结构设计

　　在市政给排水、暖通空调循环水、化工低压流体输送、食品级流体管路等场景中，蝶阀是应用占比极高的截断与调节类管路元件，相比同通径的闸阀、截止阀，它的结构长度更短，整体自重更低，安装时不需要预留过长的轴向操作空间，尤其适合管廊排布紧凑、安装操作面狭窄的工况。这款对夹式蝶阀的结构设计，完全围绕现场安装与运维的实际需求展开，阀体采用一体式铸造后精加工成型，两端的法兰连接耳带预留了标准螺栓过孔，安装时不需要额外配置配对法兰的对中工装，只需要将阀体夹在管路两端的法兰之间，穿入连接螺栓对称预紧后，再逐次按对角顺序拧紧到额定扭矩即可，能有效避免单侧受力导致的密封面压偏渗漏问题。阀板采用流线型弧面设计，全开状态下阀板与管路轴线平行，

　　流阻系数仅为同通径截止阀的1/5左右，不会在阀腔内部形成明显的介质滞流区，输送含少量微小固体颗粒的流体时，也不容易出现颗粒卡滞在密封面的情况。阀轴与阀板采用无销连接结构，相比传统的穿销固定方式，消除了销孔位置的应力集中点，在频繁启闭的工况下，阀轴承受交变扭矩时不容易出现断裂失效，同时也避免了销钉间隙带来的阀板启闭角度偏差，保证调节工况下的流量控制精度。密封结构采用阀座整体包覆式设计，橡胶密封件完全嵌入阀体的密封槽内，不需要额外的密封压盖固定，更换密封件时只需要将阀门从管路上拆下，抽出阀板组件即可直接取出旧阀座，更换新件后复位即可，整个运维过程不需要特殊工装，现场运维人员经过简单培训即可完成操作。驱动端预留了标准的执行机构连接接口，

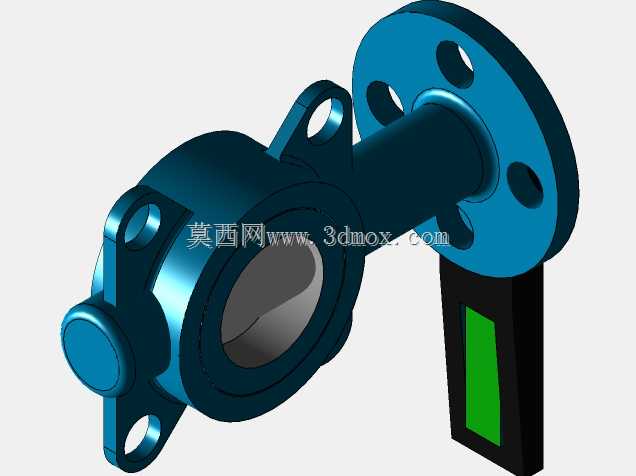

　　图中配套的手动驱动手柄带有档位定位结构，手柄上的绿色指示条直接对应阀板的启闭角度，操作人员在现场不需要额外观察阀位指示装置，只需要看手柄的指向就能判断阀门的开度状态，手柄的操作力经过杠杆比优化，公称通径150以下的规格，操作人员不需要加力杆就能完成额定压差下的启闭操作。设计过程中对安装边界做了充分校核，阀体的径向最大轮廓尺寸控制在配对法兰的外径范围以内，安装时不会与周边的管路支架、保温层发生干涉，阀轴的轴向伸出长度做了限位设计，即使在安装空间极度紧凑的管井内，也不会出现阀轴顶到井壁的情况。流道内部做了圆弧过渡处理，介质从入口进入阀腔后不会出现急剧的通径变化，能有效降低介质流经阀门时的湍流噪音，在暖通空调的冷冻水、冷却水系统中应用时，

　　不会因为阀门处的流道突变产生额外的水流噪音，满足民用建筑的静音设计要求。阀轴两端的密封采用双O型圈结构，两道密封之间预留了润滑脂填充腔，出厂前填充耐老化硅基润滑脂，既能降低阀轴转动时的摩擦阻力，也能避免长期使用后O型圈老化导致的外渗漏问题，即使在输送温度不高于80摄氏度的流体工况下，密封件的使用寿命也能达到5年以上，不需要频繁更换轴封组件。这款蝶阀的结构设计没有冗余的零部件，所有受力部件的壁厚都经过有限元应力校核，在满足1.6MPa公称压力的强度要求前提下，尽可能压缩了非受力部位的壁厚，相比同参数的传统蝶阀自重降低了15%左右，不仅降低了生产环节的材料成本，也减轻了管路系统的整体承重负荷，尤其适合高空排布的管路系统，能降低管路支架的承重设计要求。
