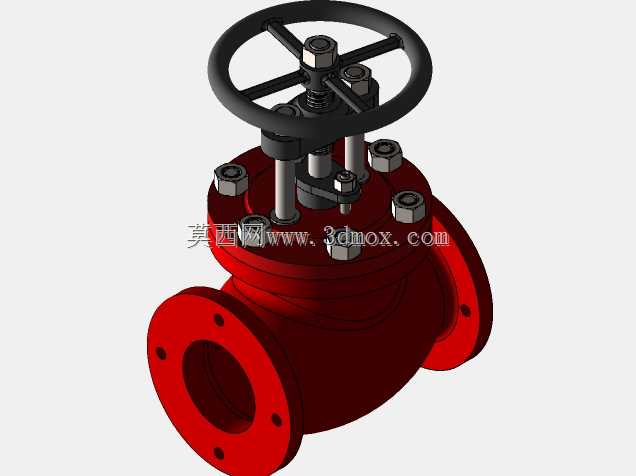

法兰连接手动截止式工业水阀结构

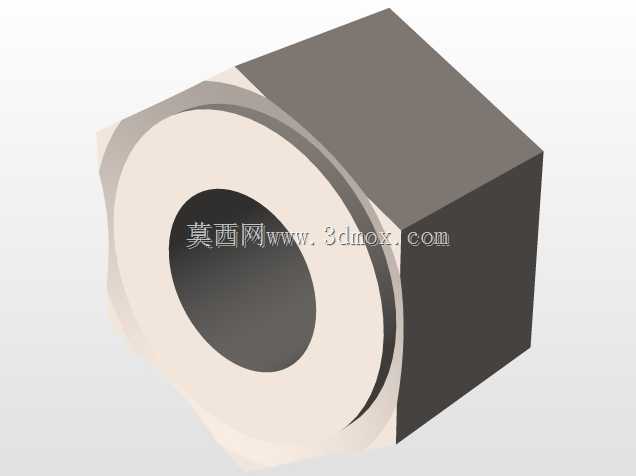

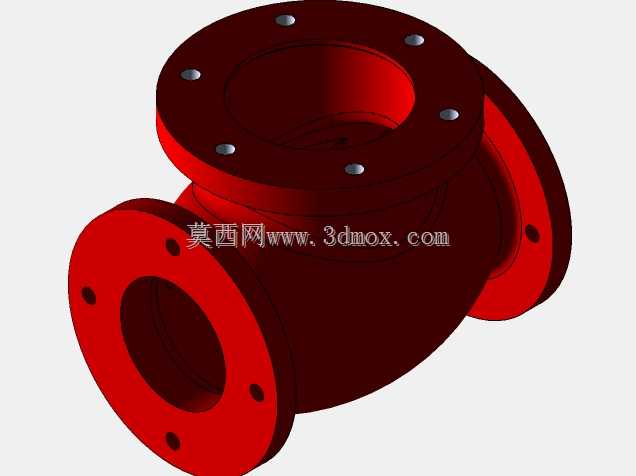

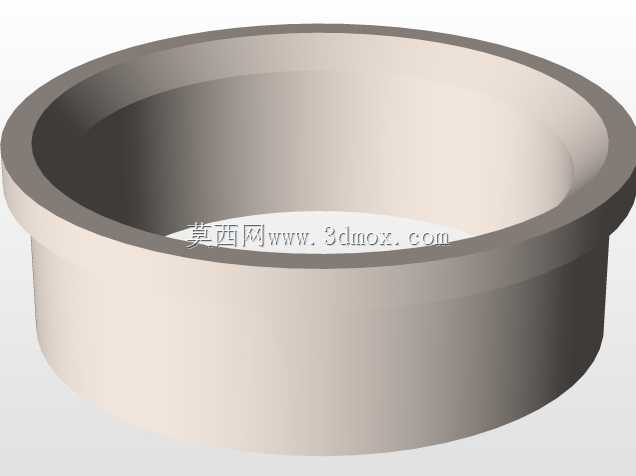

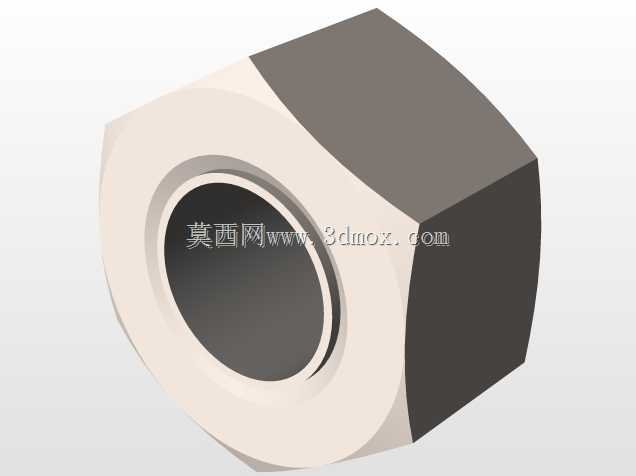

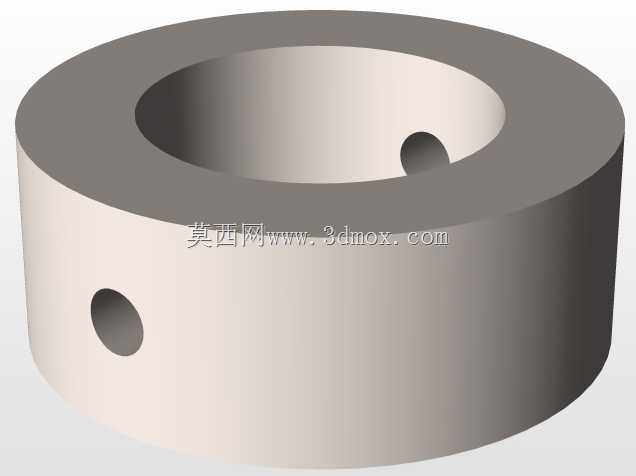

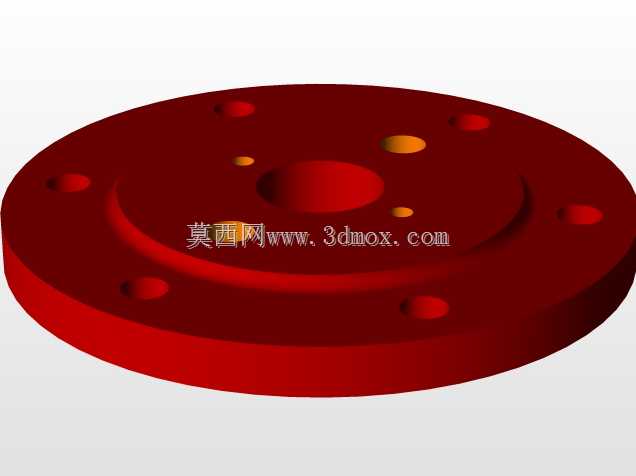

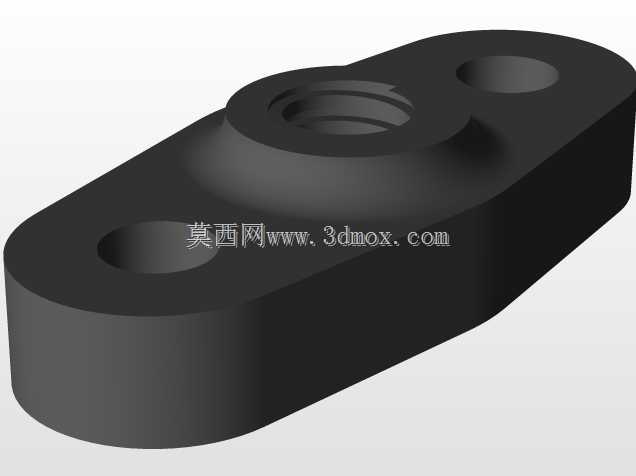

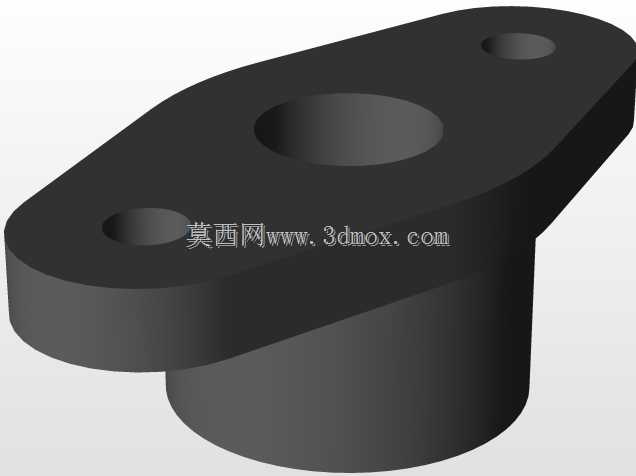

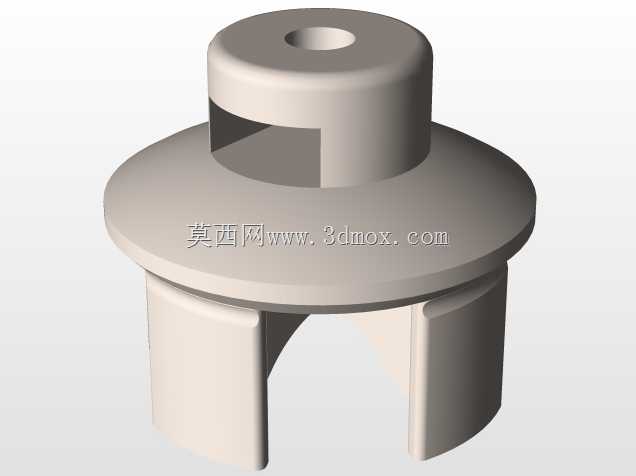

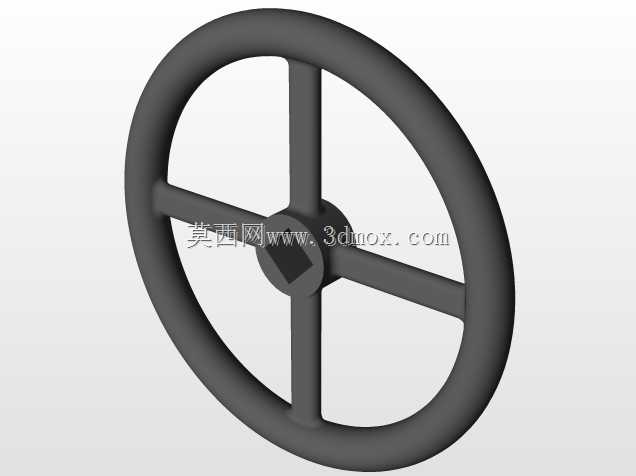

这款手动法兰连接的截止类水阀，主要应用在工业循环水系统、市政给排水干线、建筑消防供水支路、暖通空调冷热水管路等场景中，承担管路通断控制、流量调节的核心作用，相比闸阀它的调节精度更高，密封面受介质冲刷磨损的影响更小，适合需要频繁调整开度、对截断密封性有较高要求的管路点位。从实际使用场景来看，这类阀门常安装在水泵出口端、换热设备进出口、管段分段控制节点处，日常操作通过顶部的手轮完成，手轮采用轮辐式结构，四组辐条连接外圈轮缘与中心轮毂，操作时受力均匀，即使管路带压状态下也能通过较小的操作力矩完成启闭动作，手轮下方的阀杆采用明杆结构设计，阀杆的升降行程可以直观反馈阀门的当前开度，方便现场巡检人员快速判断阀门工作状态，避免误操作。阀体采用直通式流道结构，两端为法兰连接端面，法兰面上均匀分布螺栓通孔，安装时通过配套螺栓螺母与管路法兰对接，中间加装密封垫片即可完成密封，这种连接方式的承压能力强，拆装维护方便，适合DN50到DN200区间的中低压管路使用，安装时需要预留足够的手轮操作空间，手轮上方的净空高度要满足阀杆完全升起时的行程需求，两侧法兰对接时要保证同轴度偏差在允许范围内，避免额外的装配应力导致阀体变形。设计上阀盖与阀体采用法兰式连接结构，沿圆周均匀布置六角头螺栓压紧密封，中法兰处的密封垫可以承受管路额定工作压力下的介质渗透，阀杆与阀盖之间设置填料密封结构，通过填料压盖压紧填料实现阀杆动密封，长期使用出现渗漏时可以均匀拧紧压盖螺栓补偿填料的磨损量，不需要拆解阀门整体就能完成维护。内部的密封副采用锥面贴合结构，阀瓣沿着阀座中心线做升降运动，启闭过程中密封面之间无相对滑动摩擦，使用寿命更长，当阀门完全关闭时，阀瓣压紧在阀座密封面上，依靠介质压力进一步辅助密封，截断介质流通；调整阀瓣的提升高度就可以改变流道的通流面积，实现管路流量的线性调节，相比球阀类的快开结构，它的流量调节特性更平缓，适合需要精准控制水流量的工艺点位。建模过程中严格遵循阀门设计的相关规范，还原了所有外部装配结构与关键内部传动部件的尺寸关系，法兰的螺栓孔分布圆直径、密封面宽度、阀体结构长度、手轮操作直径、阀杆行程尺寸都符合通用工业阀门的安装尺寸要求，可以直接用于管路布置的干涉检查、装配模拟、运维培训场景，也能作为同类型阀门改型设计的结构参考，建模时对铸造圆角、螺栓凸台、手轮防滑边缘这类细节结构都做了还原，保证模型的结构完整性，装配关系完全按照实际产品的装配顺序搭建，各个部件之间的运动约束符合真实阀门的动作逻辑，可以模拟手轮转动带动阀杆升降、阀瓣启闭的完整动作过程，方便设计人员验证运动行程是否存在干涉，检查操作空间是否满足现场使用需求。在不同的应用场景中，这类阀门可以根据输送介质的特性更换密封件与阀体材质，本次建模的结构为通用铸铁阀体的工业水用结构，适用于常温清水、低腐蚀性循环水介质的管路控制，安装时要注意介质流向与阀体上的标识方向一致，让介质从阀瓣下方进入阀腔，这样阀门关闭时填料腔不承受介质压力，可以延长填料的使用寿命，同时降低阀门的开启力矩。
