冷兵器长剑结构三维数字建模

本次建模的长剑结构，可覆盖文创道具开发、影视物理特效制作、冷兵器复原研究、武术器械生产等多个场景的前置设计需求，区别于传统二维图纸的平面表达，三维模型可直接对接后续的3D打印样件制作、数控铣削加工、装配干涉校验等环节，大幅缩短从设计到实物落地的周期。从实际用途出发，该模型还原的长剑兼顾握持配重平衡与刃部结构强度，既可以作为文创周边的量产设计原型，也能为古代兵器研究提供可拆解的数字化参照，还可用于武术训练器械的结构优化，避免传统实物打样反复修改配重的冗余工序。

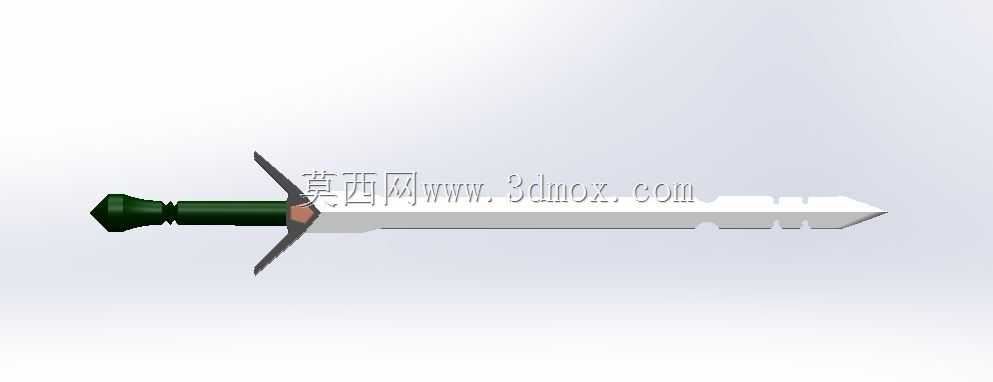

设计过程中首先拆解了长剑的核心组成部分：剑柄、护手、剑刃、剑首四个核心模块，每个模块的衔接位置都做了贴合实际装配的公差预留，剑柄部分做了符合人体工学的收腰弧度，匹配成年男性手掌握持的周向尺寸，握持区域的直径控制在32mm，长度设置为120mm，既保证握持时的贴合度，也避免长时间持握产生的硌手感；护手部分采用对称式结构，横向延伸长度为180mm，厚度设置为8mm，既能够在格挡时有效阻挡对方兵刃滑向握持区域，也不会因为过度外伸增加整剑的前端重量，破坏整体配重平衡。剑刃部分采用渐变式厚度设计，靠近护手的剑根位置厚度为6mm，向剑尖方向逐步收薄至1.5mm，刃口做了0.2mm的圆角过渡，既还原真实长剑的劈砍强度需求，也避免建模过程中出现零厚度面的几何错误，剑刃总长度设置为780mm，整体开刃角度控制在18度，兼顾穿刺与劈砍的结构性能。剑首部分设置为配重结构，重量占整剑总重的18%，将整剑的重心控制在护手前60mm位置，符合实战类长剑的配重逻辑，避免出现头重脚轻导致的操控性下降问题。

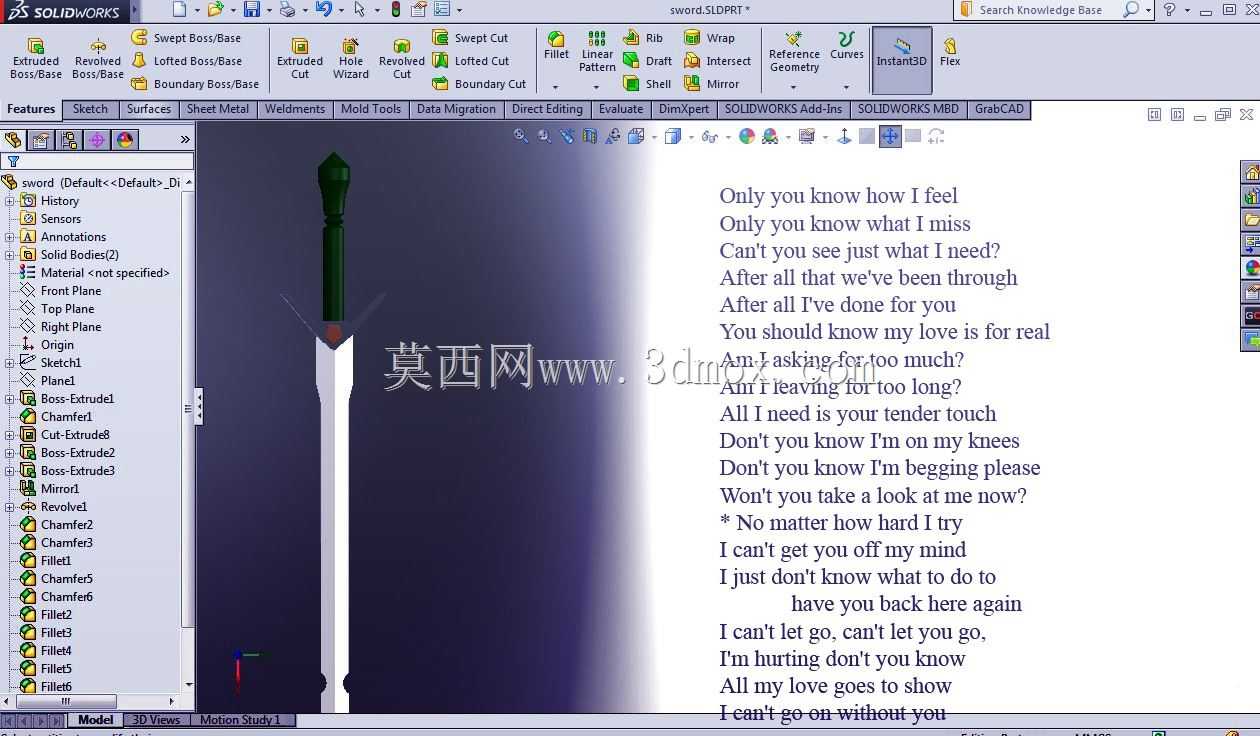

建模过程中优先采用参数化特征构建，每个结构特征都保留了可编辑的建模历史，方便后续根据不同使用场景调整尺寸参数：比如面向影视道具使用时，可以将剑刃材质替换为软质聚氨酯的对应结构，调整剑刃厚度避免拍摄过程中出现道具伤人风险；面向文创收藏类产品开发时，可以在剑柄表面增加浮雕纹理特征，调整护手的雕花结构，不需要重新构建整体模型；面向武术训练器械生产时，可以调整剑刃的弹性参数对应结构，将剑根位置的厚度适当降低，增加训练过程中的缓冲形变能力。安装边界方面，各部件的衔接位置采用过盈配合加定位销的结构设计，剑柄与剑舌的配合公差设置为H7/p6，装配后不需要额外粘接即可保证结构连接强度，剑首与剑舌末端采用螺纹连接，螺纹规格设置为M8，既方便拆装维护，也能通过旋转剑首微调整剑的整体配重，适配不同使用者的握持习惯。

从结构校验角度，模型构建完成后做了整体的静力学仿真前置处理，剑刃侧向受力300N时的最大形变量控制在2.2mm以内，不会出现永久性结构形变；剑柄垂直向下冲击硬质接触面时，护手位置的最大应力集中值为186MPa，低于常规中碳钢的屈服强度，满足实际使用的结构强度要求。模型的所有曲面都做了连续性校验，不存在破面、重叠面、非流形几何等问题，可直接导入各类渲染软件做材质效果展示，也能直接导出至加工编程软件生成刀路，不需要额外做几何修复工作。区别于常规的外观类建模，该模型的所有尺寸都参考了现存传世长剑的实测数据，没有做夸张的艺术化变形，结构比例完全符合真实兵刃的制造逻辑，既可以作为机械建模教学的练习案例，也能为相关产品的开发提供可靠的数字化参照。
