传统木质双轮畜力牵引马车结构

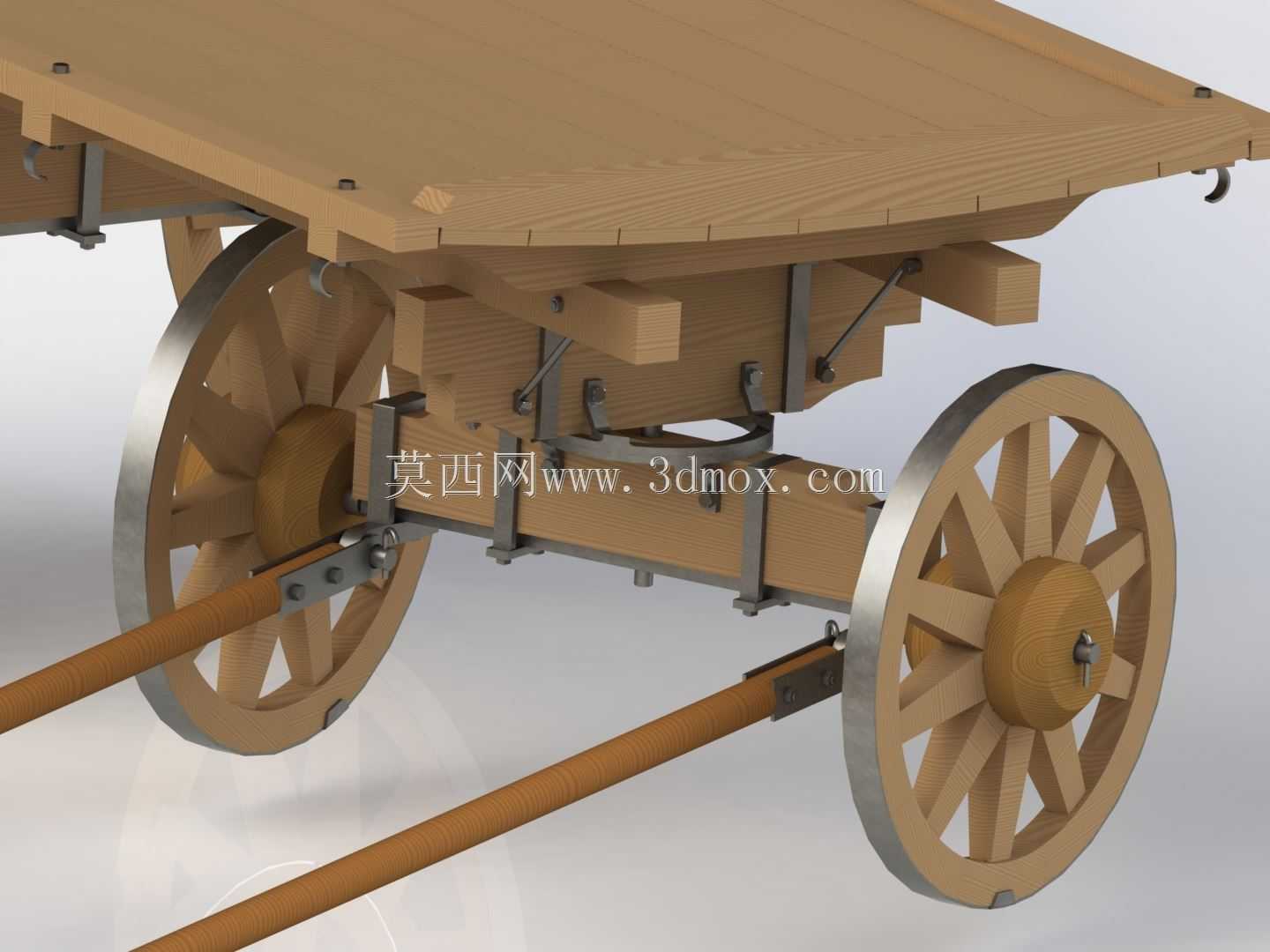

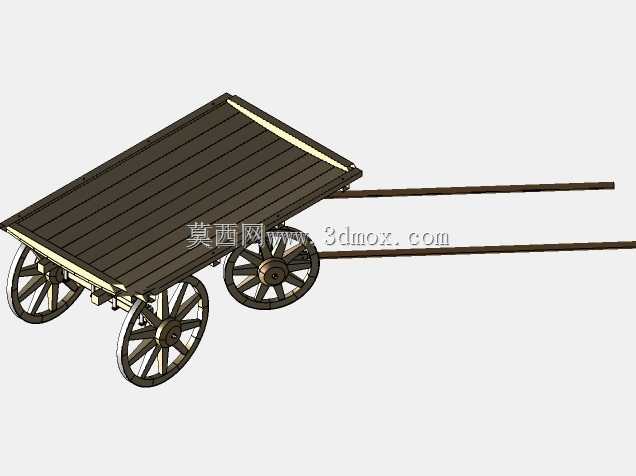

这款双轮畜力牵引运载车的结构设计，完全贴合非铺装路面的短途重载运输需求，在山地、农田、林间等缺乏硬化道路的场景下，依靠大直径木轮的接地特性，可有效降低行驶阻力，避免轮体陷入松软土层，适配散粮、农具、建材、农牧产品等多种载荷的转运作业，是传统农牧区、民俗场景复原、影视道具制作领域常用的运载装备。从功能实现逻辑来看，整车采用全木质承载框架搭配金属加固件的组合方案，平板式载货台面无凸起围挡，可根据装载货物的形态灵活调整摆放方式，无论是规整的箱装物件还是超长的杆状物料，都能通过绳索绑定实现固定，台面边缘预设的金属挂钩，就是专门为绳索固定预留的受力点，避免运输过程中绳索滑脱。轮组部分采用十二辐条木质轮芯加金属轮箍的结构，辐条采用榫卯结构嵌入轮毂与轮辋，受力均匀可承受径向重载，外圈的金属轮箍既可以减少木质轮辋的磨损，也能提升轮体的抗冲击能力，在碾过石块、坑洼路面时不会出现轮辋开裂的问题。转向与牵引部分采用硬木辕杆直接连接车架前横梁的结构，辕杆与车架的连接位置设置了金属铰接件，允许辕杆在一定范围内上下摆动，适配牲畜行进过程中的步态起伏，不会因为硬连接导致车架受力断裂，同时铰接位置的金属衬套可以减少木质构件的摩擦损耗，延长结构使用寿命。设计过程中优先考虑了构件的可维护性，所有金属加固件都采用螺栓或抱箍形式与木质构件连接，当木质构件出现磨损、开裂时，可直接拆卸更换，不需要对整体结构进行拆解，适配乡村场景下的简易维修条件。车架的承载梁采用硬木方料拼接，横梁与纵梁的连接位置除了传统的榫卯咬合外，还额外加装了L型金属加固角码，在承受偏载载荷时，可避免榫卯结构出现脱开、错位的问题，悬架部分采用简易的木质垫块加金属拉杆的缓冲结构，虽然没有弹性元件，但可通过木质构件的微小形变吸收路面传递的小幅振动，减少易碎货物在运输过程中的破损概率。从安装边界尺寸来看，整车轮距适配乡村常见的道路宽度，大直径轮体的转动间隙经过校核，满载状态下轮体旋转不会与车架底部、辕杆发生干涉，载货台面的离地高度兼顾了装卸便利性与通过性，既不会因为台面过高增加装卸货的抬升高度，也不会因为离地过低在起伏路面出现台面剐蹭地面的问题。辕杆的长度经过匹配测算，适配常见的役畜体型，牵引点高度与牲畜的挽具位置对齐，不会出现牵引角度过高或过低导致牲畜额外受力的情况。整车所有外露的金属构件都做了钝化处理，避免长期户外使用出现锈蚀污染木质构件，木质构件的拼接缝隙预留了膨胀余量，在潮湿环境下木材吸水膨胀时不会出现构件挤压开裂的问题。
