带旋转位置检测的脉冲轮传感装置

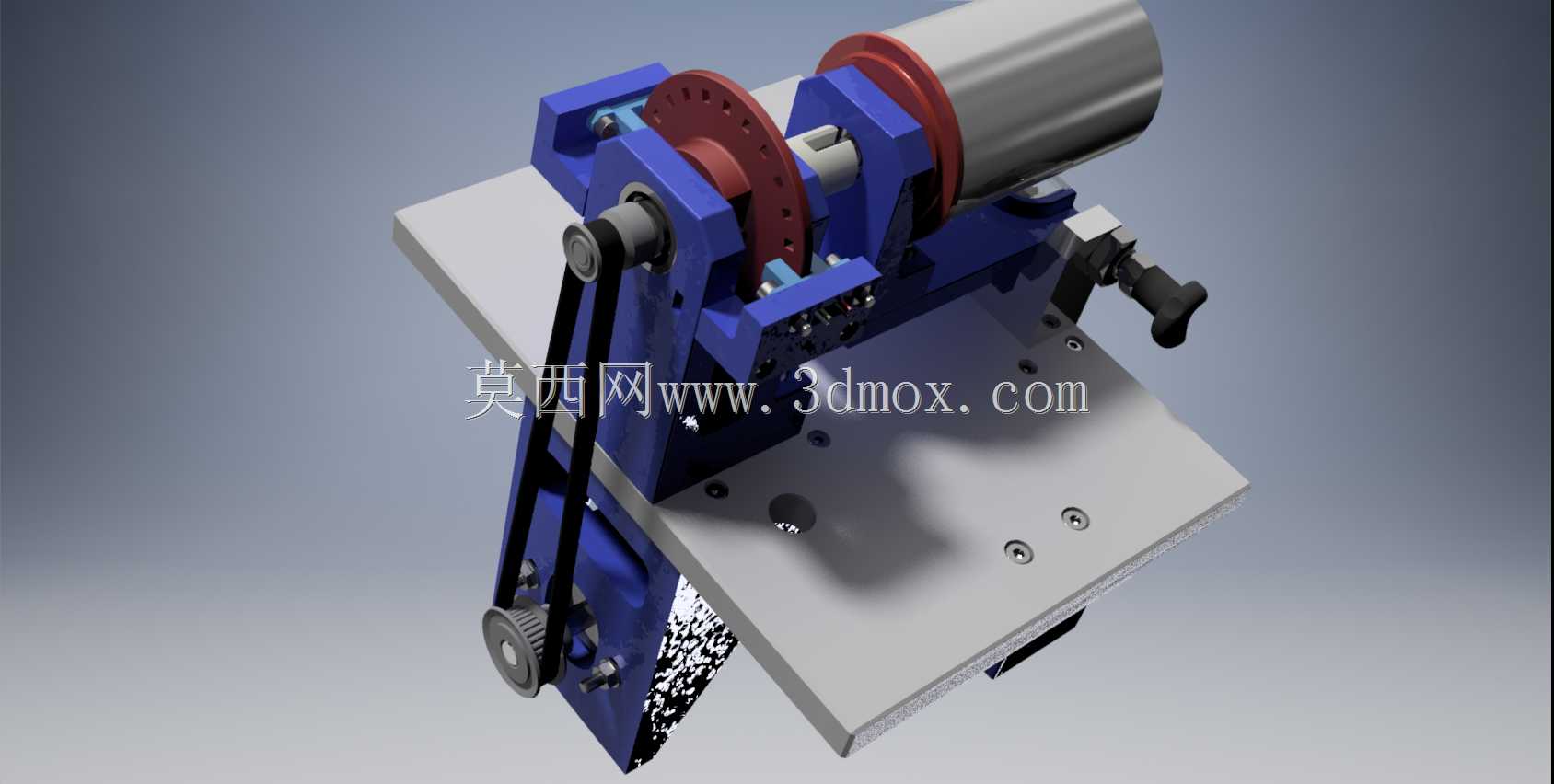

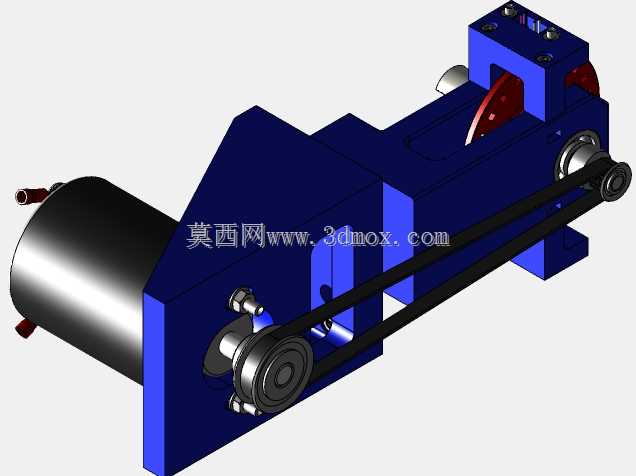

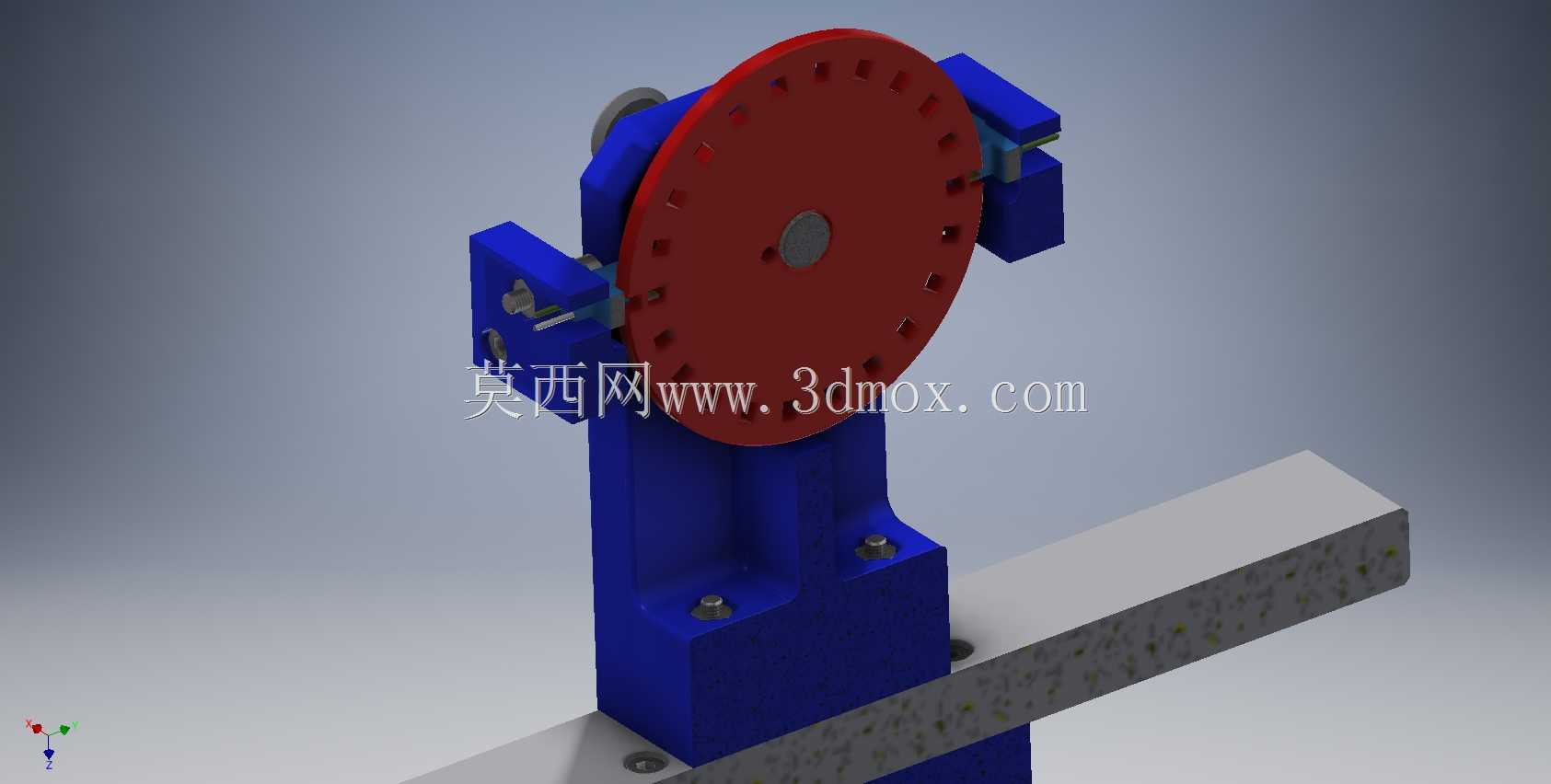

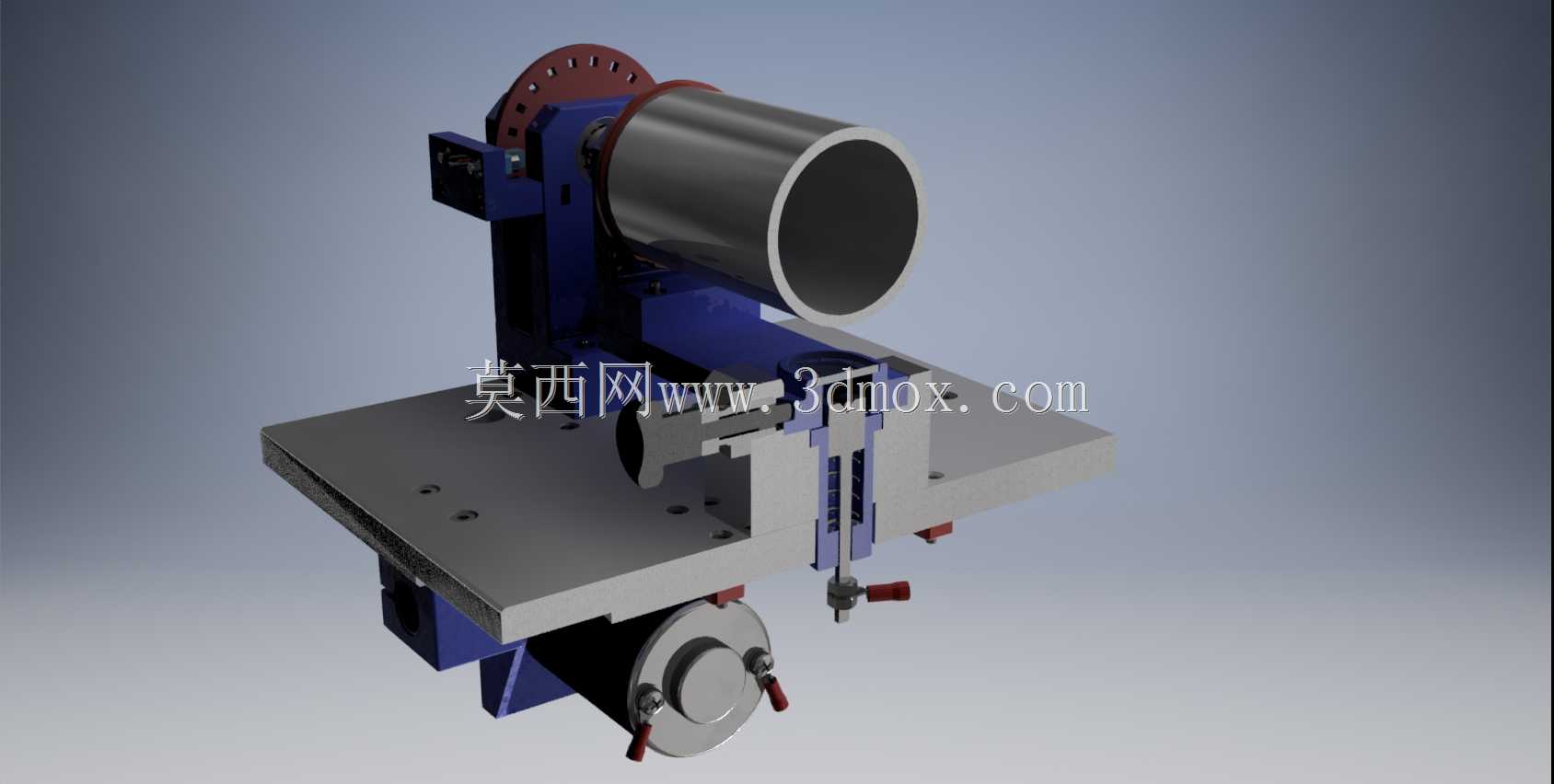

这套脉冲轮传感装置，核心服务于工业传动链路里的转速、转角、位置反馈场景，常见于自动化生产线的工位分度、输送线的步进定位、小型加工设备的进给位置校验环节，能把机械转动的物理量转化为可被控制系统识别的脉冲信号，给设备的动作逻辑提供精准的位置依据。从结构布局来看，整套组件以安装基板为承载基准，基板上预留了多组沉头安装孔，可直接固定在设备的安装工位上，安装边界适配常规小型自动化设备的安装空间，不需要额外做大幅的安装面改造。动力输入端直接对接驱动电机的输出轴，脉冲轮本体通过胀紧套结构与传动轴固连，避免长期运转出现的传动间隙，保证信号采集的精度不会因为连接松动出现偏差。带轮传动副布置在装置侧方，同步带的张紧结构集成在支架侧边，不需要额外加装张紧轮，调试时只需要调整支架的固定螺栓位置就能完成皮带张紧度的校准，日常维护时更换同步带也不需要拆解核心传感组件，能大幅缩短设备停机维护的时间。旋转与位置传感器的安装位做了可调式设计，传感器与脉冲轮的检测间隙可以通过支架上的长圆孔进行微调，适配不同检测精度要求的工况，当需要更高分辨率的检测效果时，只需要调整传感器的安装距离，不需要重新加工安装位。装置的主体支架采用分体式拼接结构，左右支撑座分别固定在基板上，传动轴穿过支撑座内的轴承位，两端分别连接脉冲轮与传动带轮，电机的安装法兰直接与右侧支撑座对接，保证电机输出轴与传动轴的同轴度，减少运转过程中的径向跳动，延长轴承与密封件的使用寿命。操作侧布置的手动操作手柄，可在设备调试、断电检修时手动转动传动轴，核对脉冲轮的信号反馈与实际转动角度的匹配度，不需要额外盘车工具，现场调试的操作门槛更低。脉冲轮的齿形结构经过参数优化，齿距均匀性控制在较高精度范围内，保证传感器输出的脉冲间隔一致，不会因为齿形加工误差导致信号丢步、计数偏差的问题。整套装置的走线槽集成在支架内部，传感器的线缆可以顺着支架内部的空腔引出到设备的接线端，避免外露线缆被运转部件剐蹭，降低现场布线的整理难度，也减少线缆破损带来的信号故障。在实际应用中，这套装置可以直接替换原有设备上无位置反馈的普通传动轮组，不需要改动原有设备的传动逻辑，只需要把传感器的信号接入设备的控制系统，就能实现转动位置的闭环检测，适合在老旧设备的精度升级、小型专机的定制化开发场景中使用。安装时需要注意基板的平面度误差控制在合理范围内，避免支撑座安装后出现歪斜，导致传动轴运转卡滞；传感器的检测面需要与脉冲轮的齿面保持平行，否则会出现信号强弱不稳定的情况，影响计数准确性。日常运转过程中，同步带的张紧度需要定期检查，避免皮带打滑导致脉冲计数与实际转动角度不匹配，轴承位预留了注油孔，可以在不拆解结构的情况下完成润滑脂补充，延长组件的无故障运行时间。
