双出口径涡轮增压器压气机壳体结构

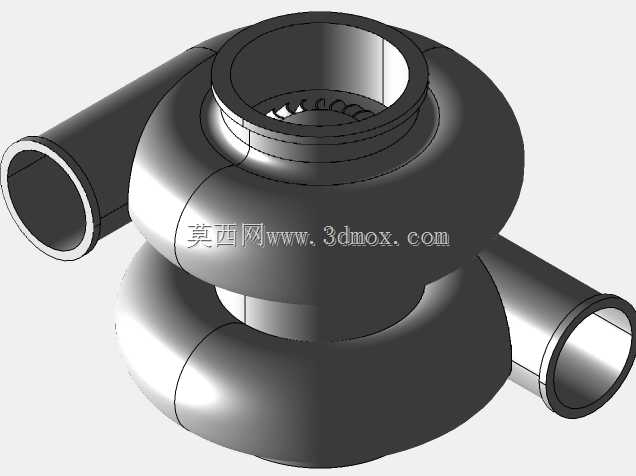

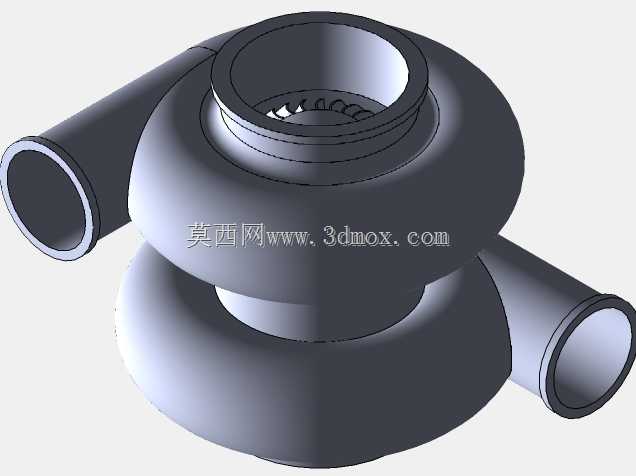

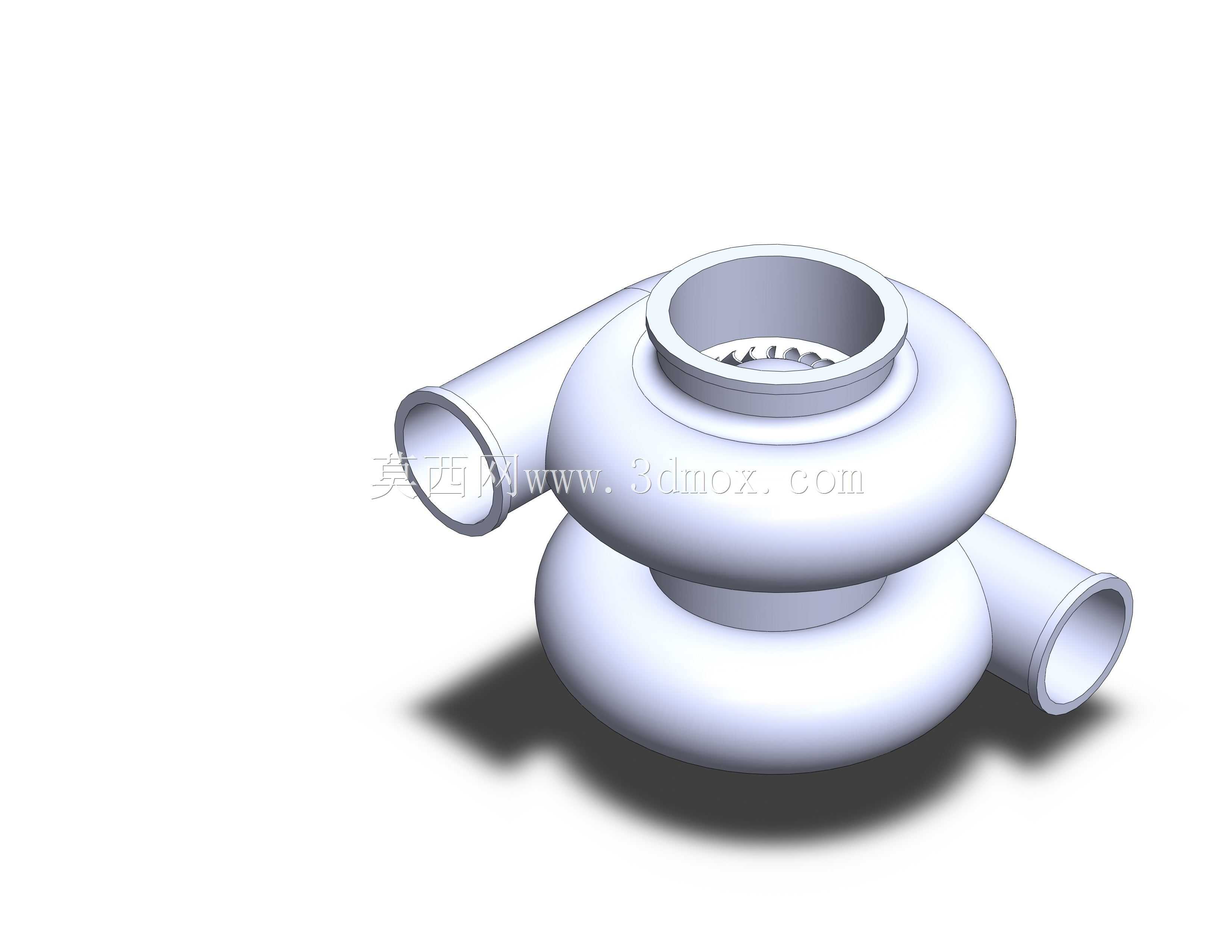

做动力配套结构设计的工程师大多清楚，这类双出口布局的涡轮压气机部件，主要匹配小排量内燃机的增压进气系统，在车用动力、小型工程机械动力、固定式发电机组动力场景中都有广泛应用。不同于单出口压气机壳的气流走向，这个结构采用上下双层蜗壳流道设计，两个对称布置的侧向出气接口分别对应不同的增压气流输出路径，能够在发动机不同转速区间匹配对应的进气流量需求，有效缓解低转速工况下的增压迟滞问题，同时兼顾高转速区间的进气量供给上限。

从实际功能实现逻辑来看，这个壳体是涡轮增压器压气端的核心承载结构，上端的大直径开口是压气机叶轮的安装腔，内部预留的台阶结构用于固定叶轮的密封环与轴承端盖，腔体内壁的型线完全匹配离心式压气机叶轮的出气角度，气流从叶轮外缘甩出后会顺着蜗壳的渐扩型流道完成动能到压力能的转换，最终从两个侧向接口导出到发动机的进气歧管。设计这类流道的时候，最核心的控制点是蜗壳各截面的面积变化率，要保证气流在整个流道内的流速均匀降低，避免出现局部涡流造成的压力损失，两个出气接口的中心轴线与壳体主轴线呈垂直布置，接口的内径尺寸统一，方便对接同规格的进气胶管或者金属管路，接口端部预留的凸台结构用于安装管路卡箍，保证增压状态下的管路密封可靠性。

在安装边界的设计上，这个壳体的下端环形定位面用于和涡轮中间体的法兰面对接，配合止口结构保证壳体与叶轮的同轴度，同轴度公差一般要控制在0.05mm以内，否则会出现叶轮蹭壳的故障，直接影响增压器的使用寿命。壳体整体采用铸铝材质成型，壁厚设计保持在3.5mm到4mm之间，既能够承受最高2.5bar的增压压力，又能控制整体重量，降低增压器总成的转动惯量影响。两个侧向出气接口的中心距经过精准核算，安装时不会和发动机舱内的周边管路、线束支架产生干涉，壳体外表面的光滑过渡设计也能减少运行过程中的气流振动传递，降低增压器的工作噪音。

很多刚接触增压系统设计的工程师容易忽略蜗壳入口段的导流设计，这个结构上端的进气口内壁做了圆角过渡处理，能够让进入叶轮的气流更加平顺，减少进气阻力，进气口的内径尺寸匹配对应的空气滤清器出气管路规格，安装时通过橡胶软连接对接，能够过滤掉来自空气滤清器侧的振动传递。在实际选型匹配过程中，这类双出口压气机壳更适合双进气道设计的发动机缸盖，能够让各缸的进气分配更加均匀，避免出现各缸空燃比偏差过大的问题，有效提升发动机的燃烧稳定性，降低排放污染物的生成量。

从结构强度校核的角度来说，这类壳体在设计阶段需要通过爆破压力测试与冷热冲击测试，模拟发动机从怠速到满负荷的温度压力交变工况，保证壳体在-40℃到180℃的工作温度区间内不会出现开裂、变形等失效问题。壳体上不需要额外设计固定支架，整个压气机壳通过周向的卡箍结构固定在中间体上，装配时只需要拧紧卡箍螺栓就能完成定位，拆装维护的便利性较好，售后维修时不需要拆解整个增压器总成就能完成压气机壳的更换。流道内部的表面粗糙度要求控制在Ra3.2以内，减少气流与壁面的摩擦损失，提升压气机的工作效率，实际加工过程中铸造成型后只需要对安装止口、接口端面进行少量机加工就能满足尺寸精度要求，量产的工艺性较好，能够有效控制制造成本。
