径向钻削槽用精密镗杆结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:334868
  • 径向钻削槽用精密镗杆结构设计
  • 径向钻削槽用精密镗杆结构设计
  • 径向钻削槽用精密镗杆结构设计
  • 径向钻削槽用精密镗杆结构设计
  • 径向钻削槽用精密镗杆结构设计
  • 径向钻削槽用精密镗杆结构设计

在箱体类零件内孔槽加工、深孔径向特征加工场景中,普通镗刀往往受限于刀杆刚性、进给方向限制,无法完成垂直于镗杆轴线的径向槽切削作业,这款径向钻削槽用镗杆正是针对这类加工痛点开发的专用机床执行部件。从实际加工场景来看,这类镗杆常配套于卧式镗床、加工中心主轴端,用于完成液压阀块内孔环槽、发动机缸体油道径向槽、精密传动套内孔定位槽的加工,尤其适合长径比超过4的深孔内部径向特征加工,避免了传统加工需要多次装夹、更换刀具的工序冗余。

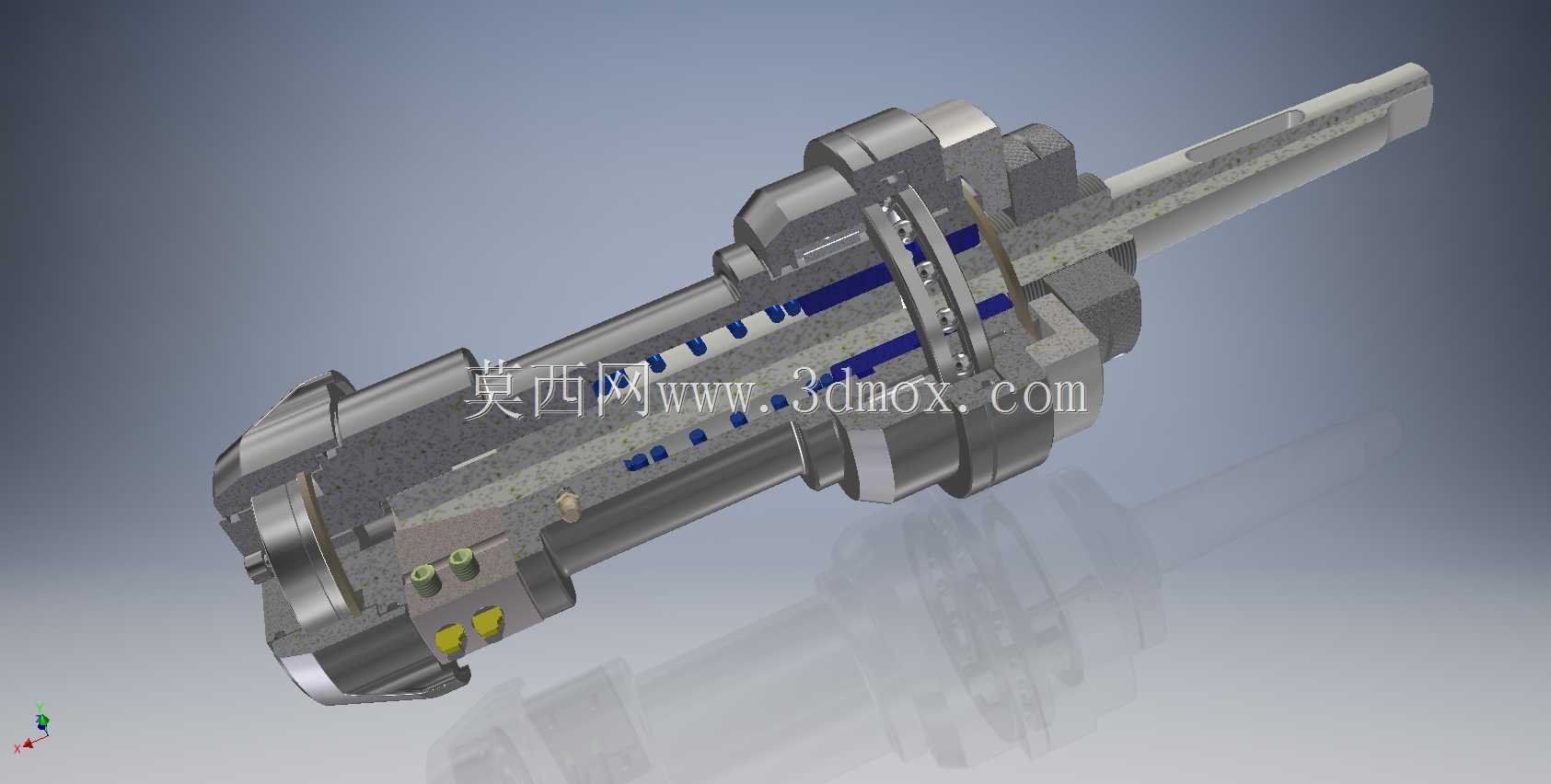

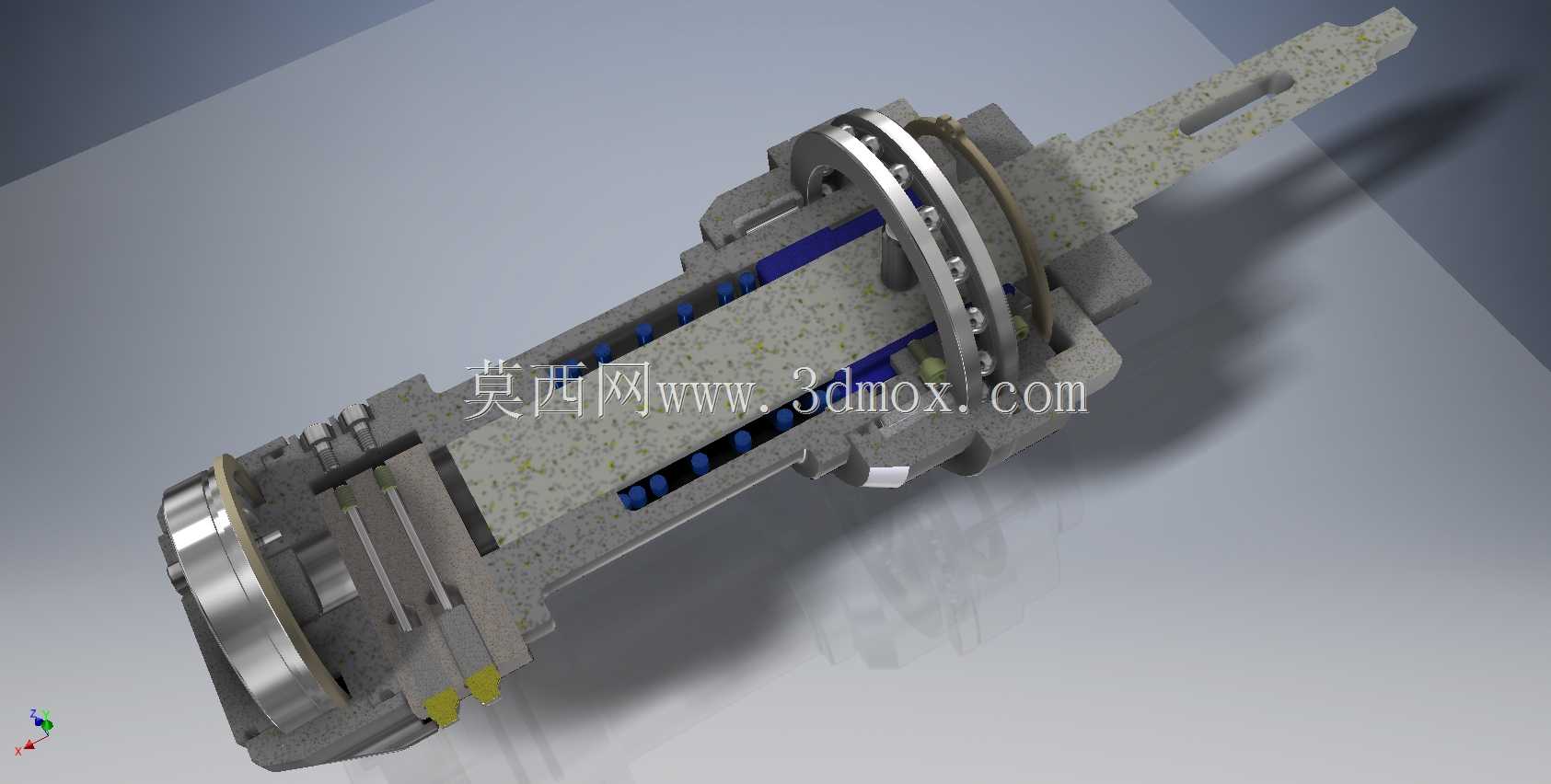

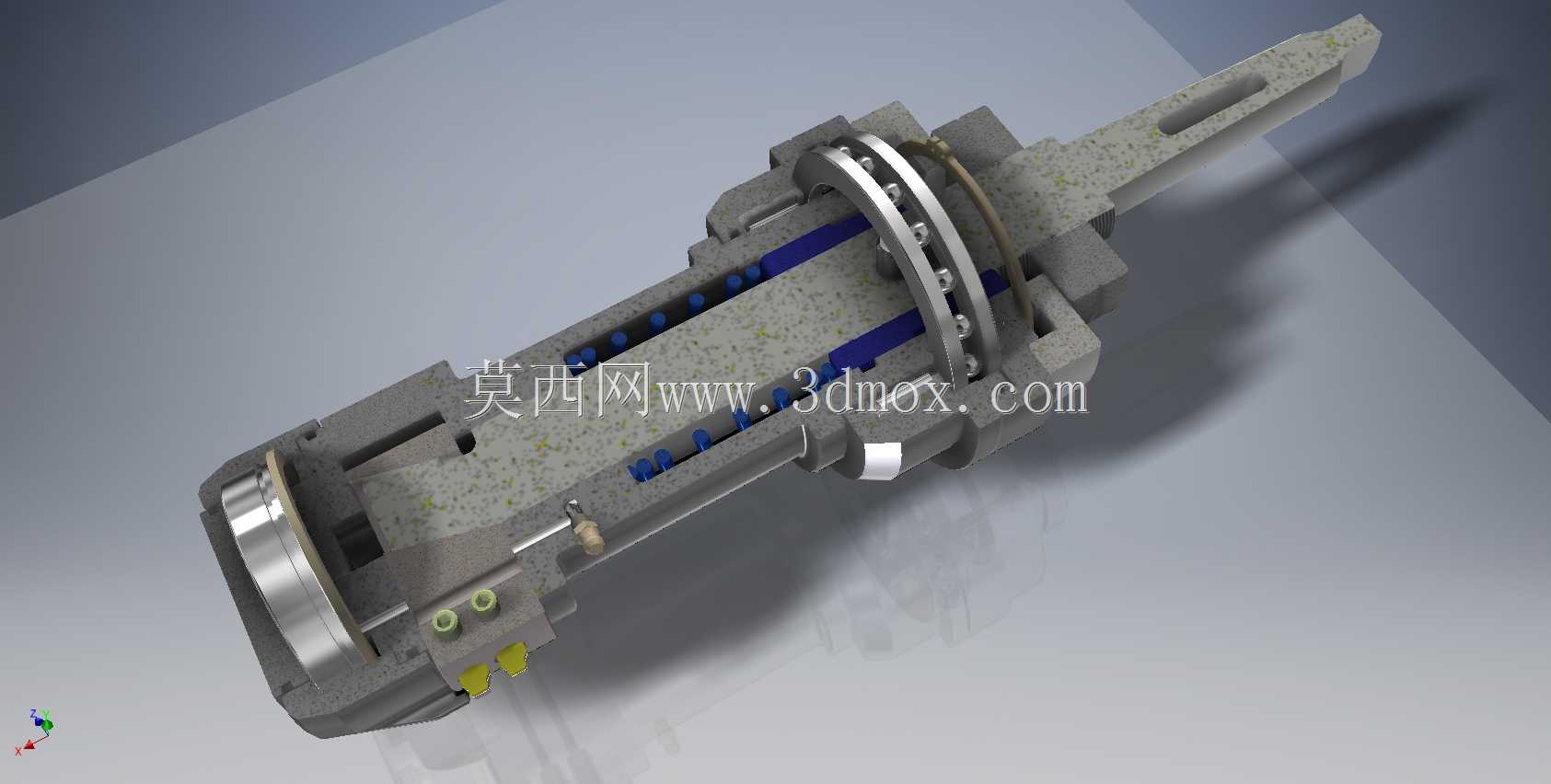

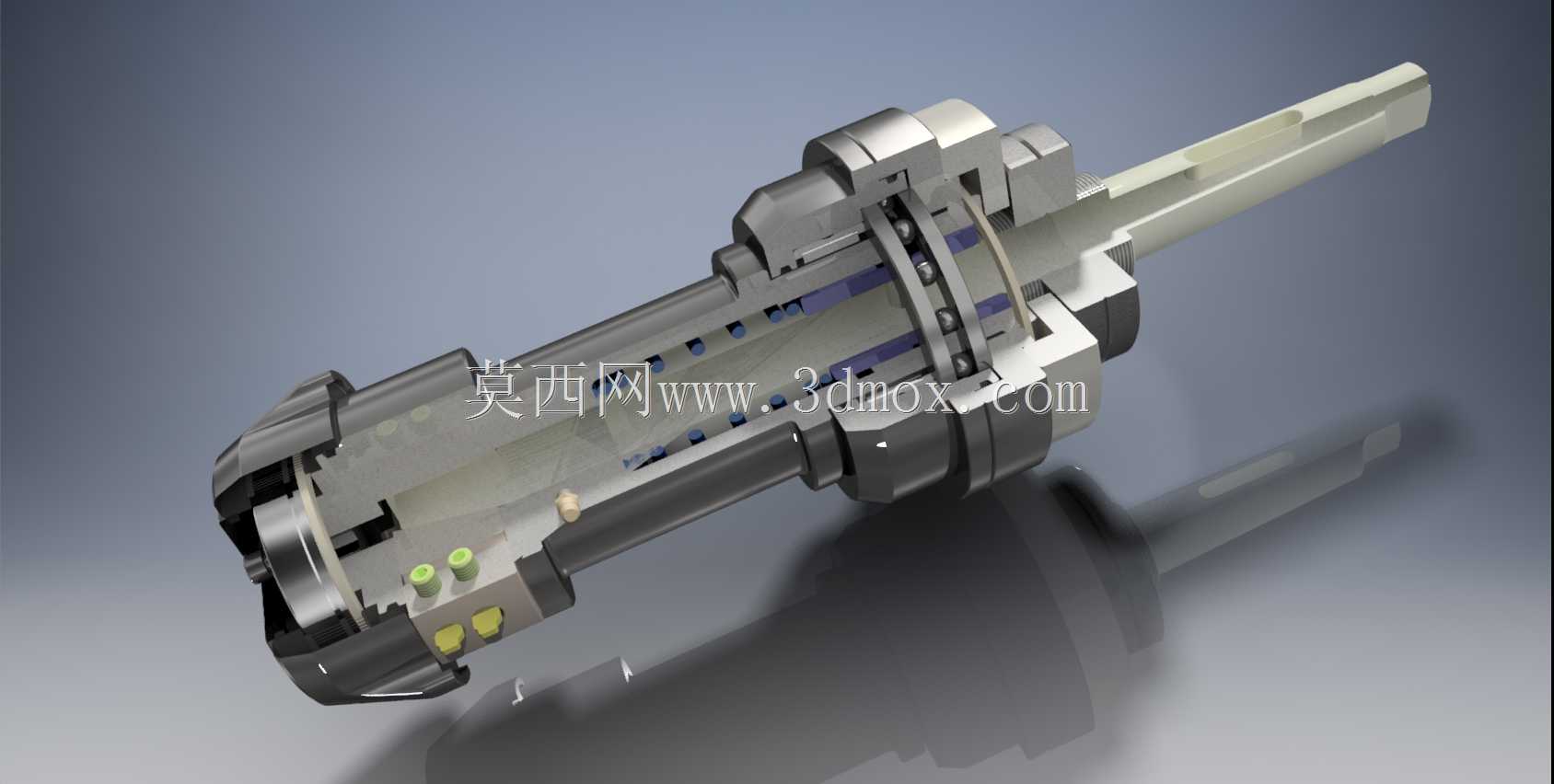

从结构设计逻辑来看,这款镗杆采用了模块化的分体式装配结构,主体杆身采用合金结构钢整体调质处理,表层做渗氮硬化处理,保证杆身的抗弯刚性与长期使用的耐磨性能,杆身尾部设计有标准的机床主轴连接接口,可直接与通用镗床主轴、刀柄配合装夹,无需额外定制转接工装,安装时只需保证杆身轴线与主轴回转轴线同轴度误差控制在0.02mm以内,即可避免高速回转时的颤振问题。镗杆内部集成了径向进给的传动结构,通过杆身内置的弹性复位组件、推杆传动副,将主轴端的轴向进给动作转化为切削端刀头的径向伸出动作,无需额外加装独立的径向进给动力源,即可在镗杆回转进给的过程中,完成内孔壁上径向槽的钻削、镗削加工。

切削端的刀座采用了可换式设计,可根据加工槽的宽度、深度要求更换不同规格的刀头,刀座与杆身之间采用精密H7级间隙配合,保证刀头径向进给时的直线度误差不超过0.01mm,避免出现槽宽超差、槽壁倾斜的加工缺陷。内置的弹性复位组件采用多组均匀布置的圆柱弹簧,在轴向进给推力撤销后,可带动刀头快速复位至杆身内部,保证镗杆退刀时刀头不会刮伤已加工的内孔表面,同时弹簧的预紧力可根据加工材质调整,加工钢件时适当调大预紧力避免扎刀,加工有色金属时适当降低预紧力减少让刀量。

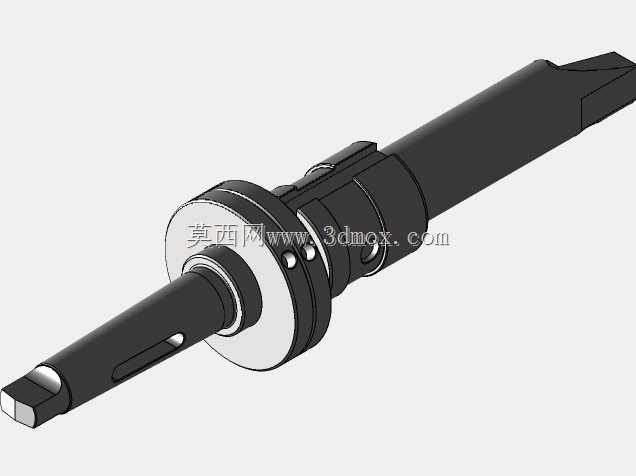

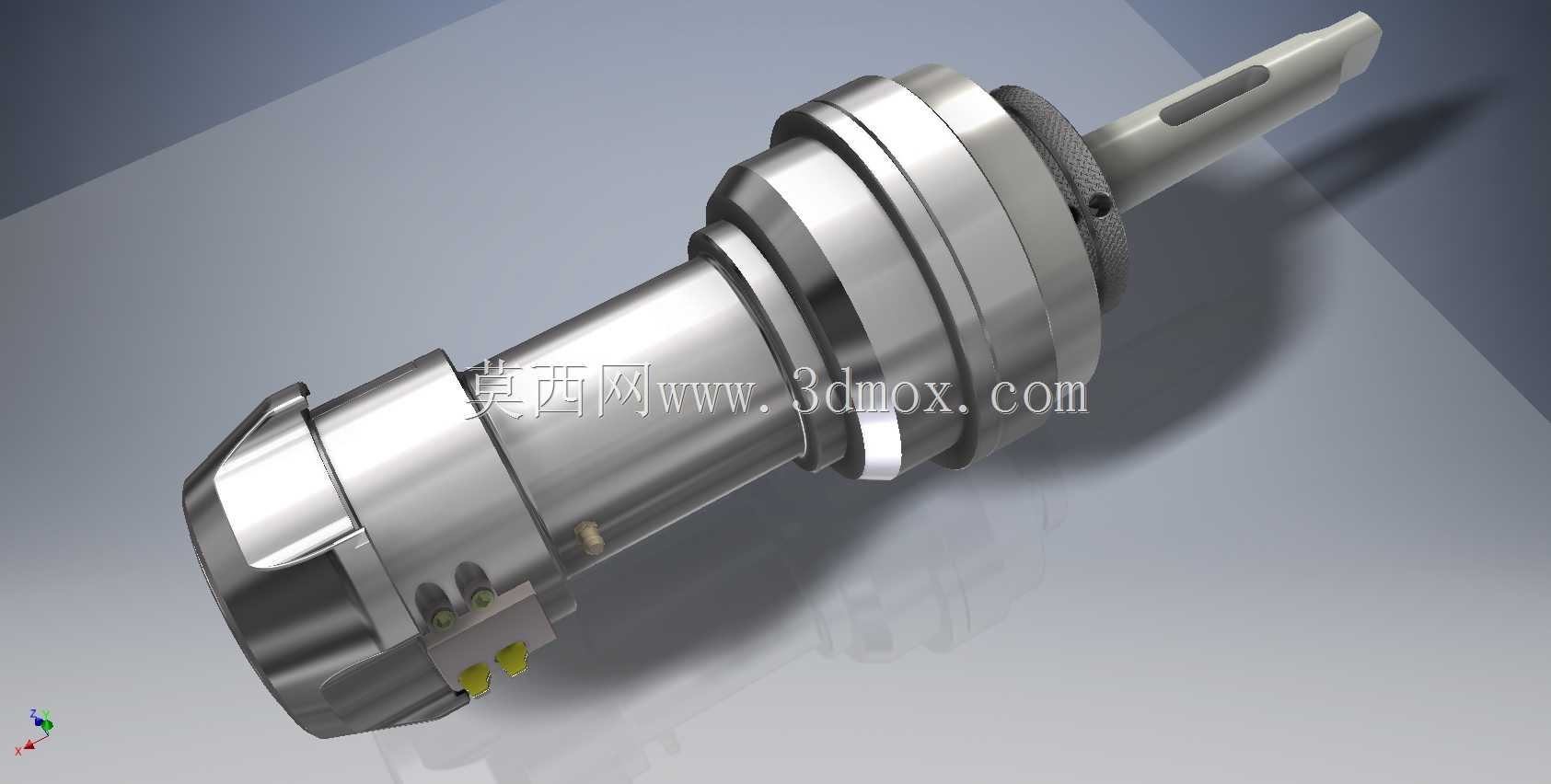

从安装边界尺寸来看,这款镗杆的杆身直径覆盖常用的内孔加工范围,最小可伸入直径30mm的内孔完成径向槽加工,刀头最大径向伸出量可达到8mm,可满足深度不超过6mm的常规径向槽加工需求,杆身总长度可根据加工孔深选择对应规格,最长配套杆身可完成深度500mm的深孔内部槽加工。镗杆外部的锁紧套组件用于固定内部传动件的轴向位置,同时起到密封作用,避免加工过程中的切削液、铁屑进入杆身内部卡滞传动结构,锁紧套与杆身之间采用密封圈配合,可耐受常规水基切削液的长期冲刷,日常维护时只需定期拆开锁紧套清理内部铁屑、补充润滑脂即可,无需复杂的拆解保养。

在实际加工应用中,使用这款镗杆加工径向槽时,需先将镗杆伸入工件内孔至槽位对应的轴向位置,锁定主轴轴向位置后,通过主轴尾部的进给推杆施加轴向推力,带动内部传动副推动刀头径向伸出,配合主轴的回转动作即可完成环形径向槽的切削;如果是加工非对称的径向键槽,可锁定主轴回转角度,单独驱动刀头径向进给完成钻削开槽。相比传统的偏心式镗槽工具,这款结构的镗杆进给行程更稳定,切削时的受力由杆身整体承担,不会出现偏心结构带来的动平衡问题,在转速超过1000r/min的加工工况下也能保持稳定的切削状态,加工出的槽壁表面粗糙度可达到Ra1.6,满足多数精密液压、传动零件的加工精度要求。
