家用净水设备提手式容器端盖结构设计

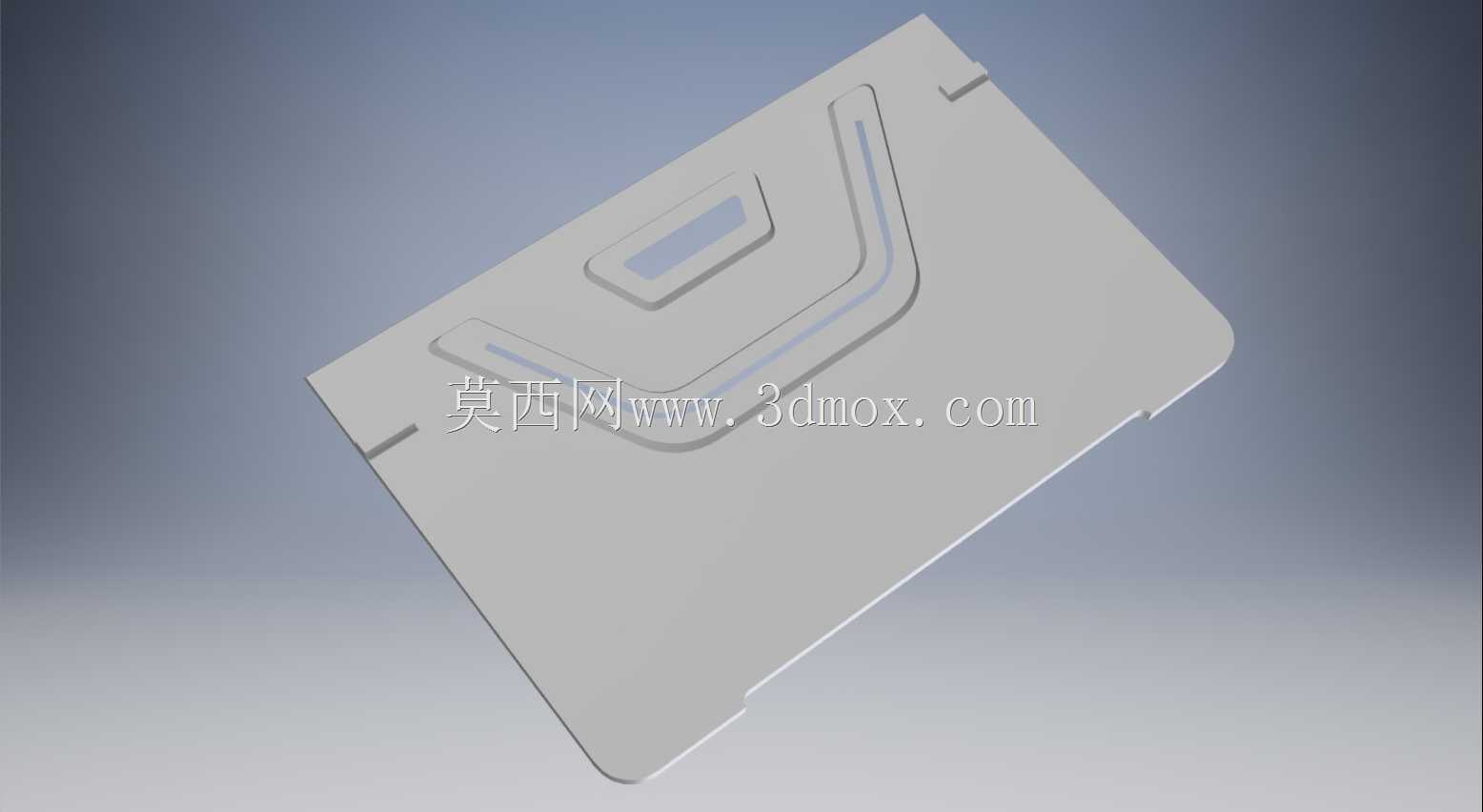

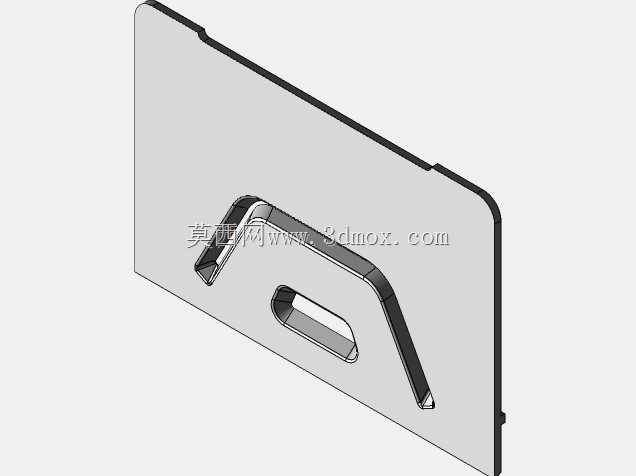

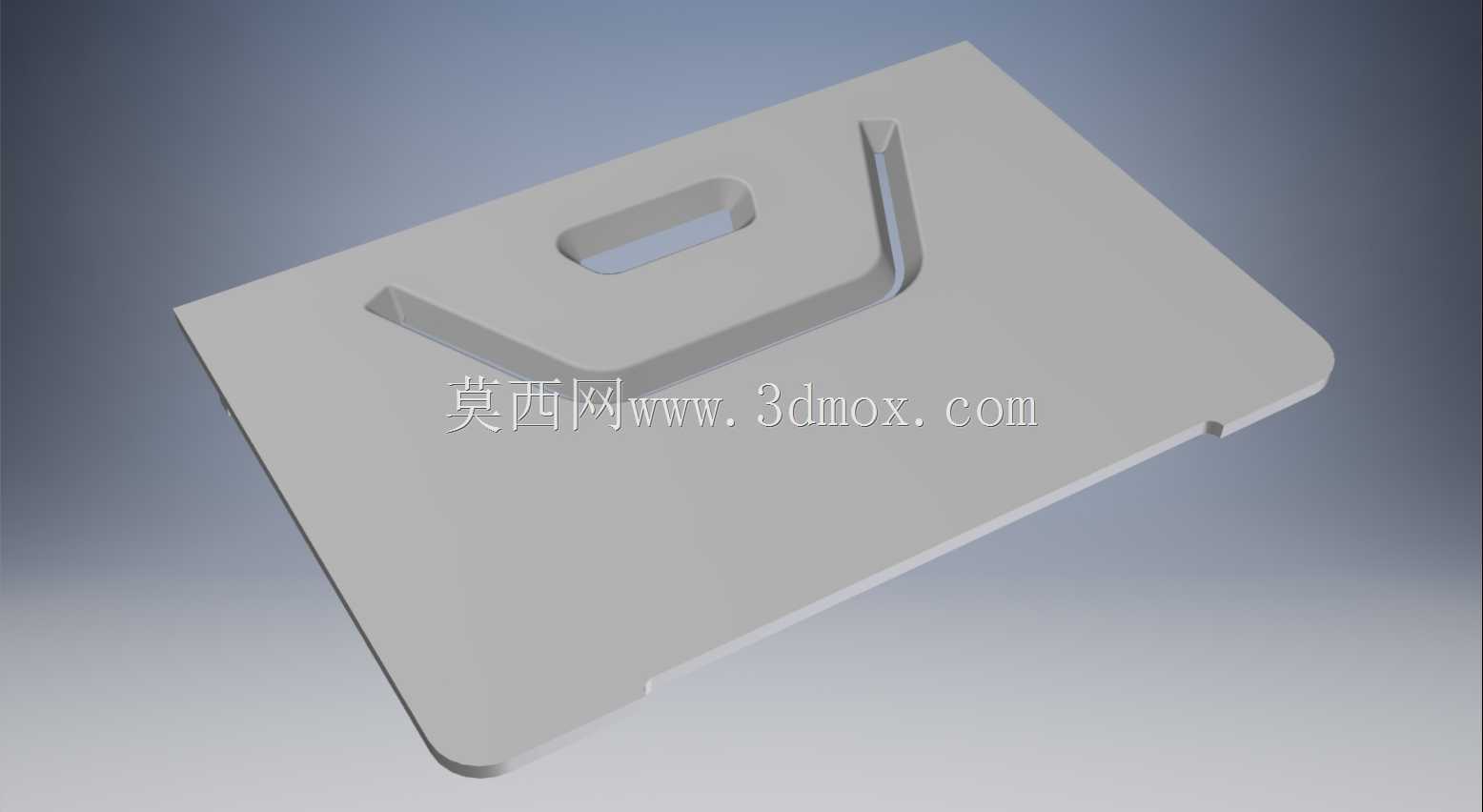

这款容器端盖主要适配家用及小型商用净水处理设备的滤瓶、储水腔体顶部密封场景，日常使用中需要兼顾密封承压、便捷开合、外观适配三个核心需求，很多净水设备的后期维护痛点都集中在端盖环节——要么徒手拧开时打滑施力困难，要么密封结构错位导致漏水，要么突出的结构磕碰易损，这款设计在结构层面针对性解决了这些实际使用中的问题。从结构设计思路来看，端盖主体采用平板式基体做承载，边缘做了小圆角过渡处理，避免直角结构在注塑成型时产生应力集中，同时也能减少安装、搬运过程中的磕碰划伤风险。基体上集成的一体式U型提手是核心功能结构，提手与盖体采用一体化成型设计，没有额外的装配连接件，既减少了装配工序，也避免了拼接结构带来的强度隐患，提手的内槽尺寸按照成年人手指握持的平均宽度设计，指位区域做了内凹弧度处理，开合端盖时手指可以完全卡入提手内槽，施力时不会打滑，即便是手部沾有水渍的维护场景下，也能轻松施加旋转扭矩完成端盖的拆装，不需要额外借助扳手等工具。端盖的安装边界尺寸完全匹配对应规格的净水容器口部，盖体边缘预留了密封胶圈的安装槽位，槽深按照常规丁腈橡胶密封胶圈的压缩量设计，安装后胶圈的压缩率控制在合理区间，既可以保证0.8MPa工作水压下的密封性能，不会出现渗漏问题，也不会因为压缩量过大导致胶圈过早老化失效，同时盖体与容器口配合的止口位置做了定位导向斜角，安装时可以快速对位，不会出现胶圈被挤压错位的问题。从实际应用场景来看，这类端盖除了家用RO反渗透净水器、超滤净水机的滤瓶端使用，也可以适配小型商用直饮设备、中央净水机的前置过滤腔体，甚至部分小型工业纯水设备的预处理罐体端盖也可以参考该结构进行适配。设计过程中充分考虑了塑料注塑成型的工艺要求，盖体整体壁厚保持均匀，没有出现壁厚突变的区域，提手与盖体连接的位置做了加强筋过渡，避免开合施力时连接位置出现断裂，同时盖体背面的加强筋布局按照承压受力路径分布，在水压作用下可以均匀分散应力，不会出现盖体中部变形凸起导致密封失效的问题。提手的凸起高度经过反复校核，既保证了足够的握持空间，又不会因为突出过高导致设备整体安装尺寸超限，适配多数厨下式净水设备的安装空间要求，不会和橱柜内部的其他管路、部件产生干涉。端盖的其中一个边角做了小尺寸缺口定位结构，安装时可以和容器口部的定位凸点配合，保证端盖安装到位后角度统一，提手位置始终处于便于操作的朝向，不会出现安装后提手位置歪斜影响操作的问题。表面处理采用哑光磨砂质感，既不容易残留水渍和指纹，日常擦拭清洁也更方便，同时哑光表面在注塑生产时的外观瑕疵率更低，不需要额外做表面喷涂处理，符合净水配件的食品接触材料安全要求。
