游艇甲板防水排气口结构设计

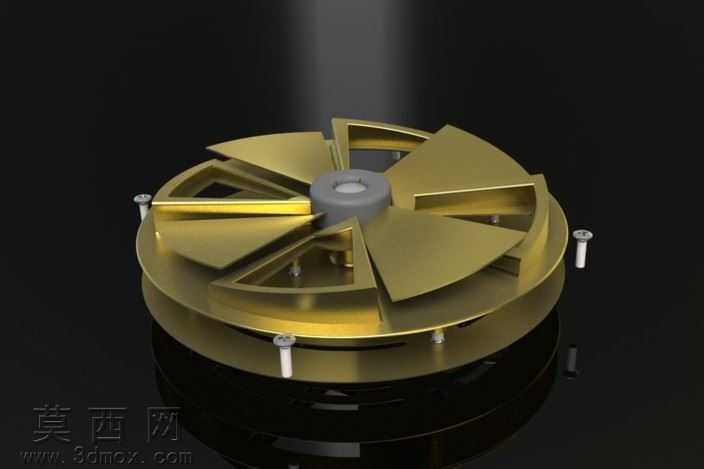

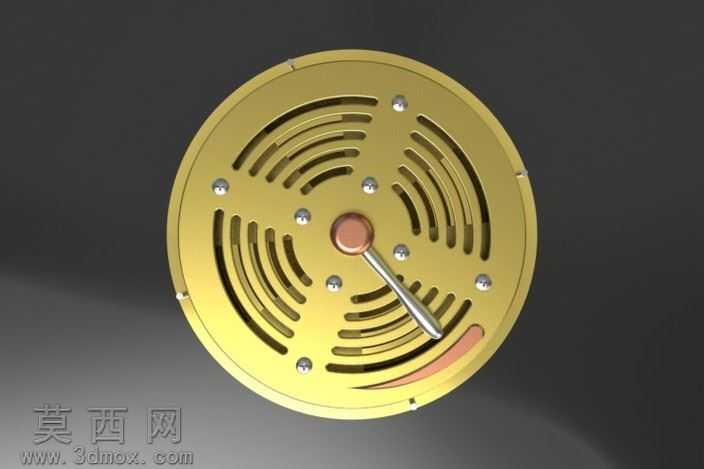

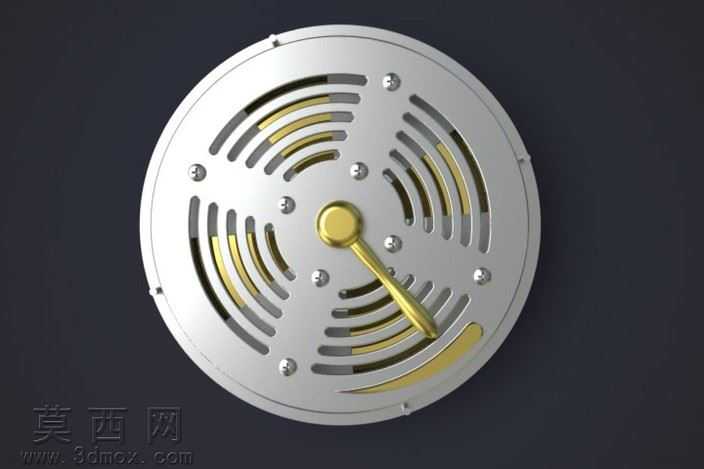

本作品为游艇甲板专用排气口的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，对核心的阀盖、阀座、紧固构件、密封配合面均做了独立的特征建模，所有装配间隙、配合公差均按照船用五金件的实际安装标准设定，可直接导出工程图用于生产参考。渲染阶段采用金属材质组进行表现，主体活动阀瓣与外层框架赋予黄铜金属材质，调整材质粗糙度模拟船用五金件经钝化处理后的哑光金属质感，中心转轴与紧固螺丝赋予不锈钢材质，通过调整反射参数区分不同金属的表面光泽差异，背景采用纯黑渐变环境突出构件本身的结构层次，布光采用顶侧主光搭配轮廓补光，清晰呈现叶片式阀瓣的导流角度、层叠结构的装配关系以及各部件的厚度细节。结构设计上核心遵循三大原则：第一是实现完全防水的密封效果，阀盖下方配置与硬硅或塑料垫片尺寸匹配的密封孔位，关闭状态下阀瓣依靠自重与垫片紧密贴合，单点击即可锁定闭合位置，可阻挡甲板浪涌、雨水倒灌进入舱体内部；第二是实现无甲板厚度限制的适配性，安装固定结构采用可调式锁紧设计，可适配不同厚度的游艇甲板板材，无需针对不同船型做定制化修改；第三是实现极小尺寸下的大流量排气，阀瓣采用辐射式叶片布局，在有限的圆形安装尺寸内最大化排气通流面积，遵循小开孔大流量的设计逻辑，避免大量空气同时涌入产生的气流啸叫与阻力问题。材质选型上，阀座、紧固螺栓等承力部件推荐采用青铜或不锈钢材质，具备优异的抗海水腐蚀能力，阀瓣可采用铜材或工程塑料制作，降低活动部件重量提升启闭灵敏度，密封垫片采用耐海水腐蚀的橡胶材质，长期使用不会出现粘连失效问题。设计过程中还预留了加装弹簧复位结构的空间，用户可根据使用需求在阀盖与阀体之间加装复位弹簧，将点击式启闭改为按压式启闭，无需额外修改主体结构即可适配不同的使用场景，整体结构无复杂异形构件，所有部件均适合采用常规机加工或注塑工艺生产，装配流程简单，后期维护更换部件无需专用工具即可完成。
