鲁布戈德堡趣味联动实验装置设计

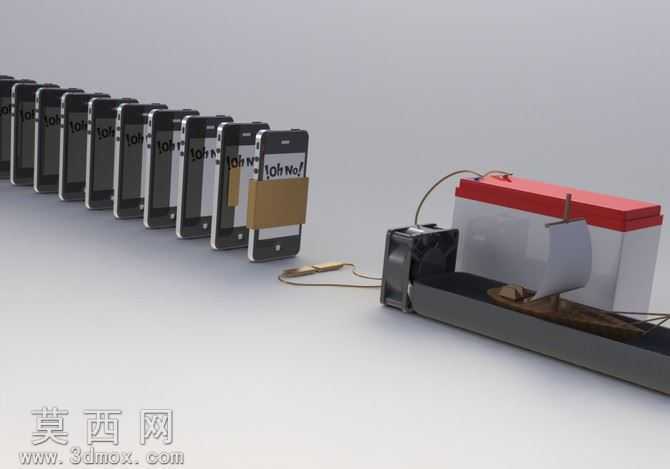

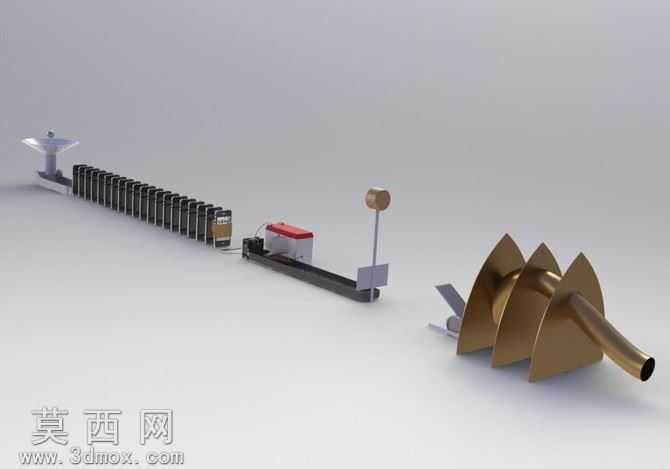

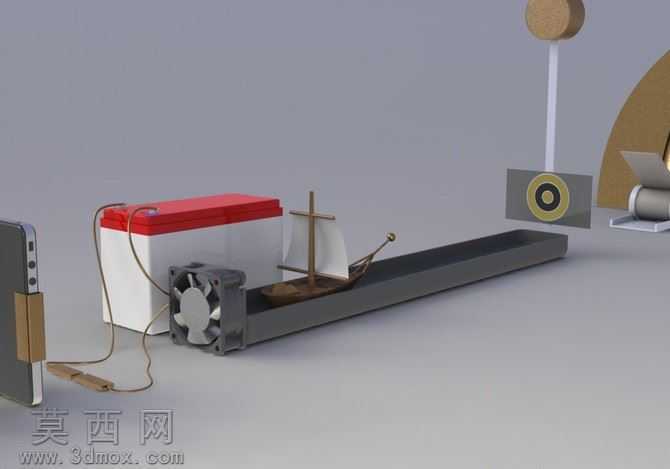

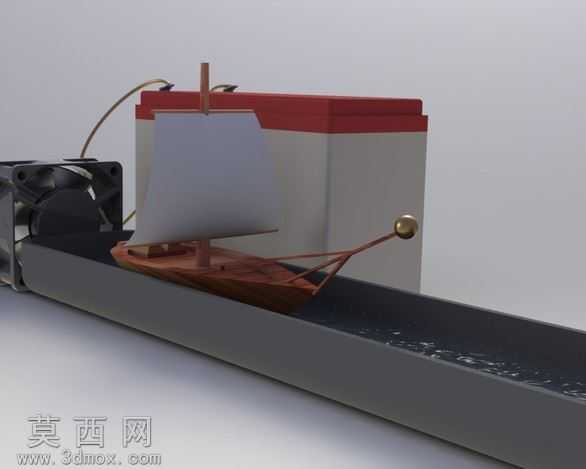

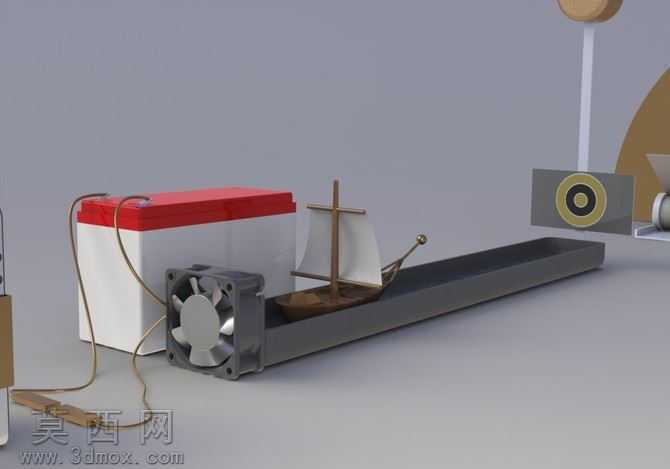

本作品为趣味机械联动实验装置，整体建模过程围绕鲁布·戈德堡机械的连锁反应核心逻辑展开，在三维建模阶段首先完成整体长条形基座的搭建，采用拉伸特征构建出带侧边挡边的槽型基座结构，为后续所有功能组件提供稳定的安装基准。建模过程中对各功能模块进行独立参数化设计，首先完成动力端的直流风扇建模，还原扇叶的曲面弧度、框架的安装孔位以及接线结构，确保风扇模型的装配尺寸符合实际60毫米直流风扇的真实规格；随后完成供电模块的建模，还原叠层红顶电池的外形轮廓、顶部电极结构以及接线走线的布局，将电池模块固定在基座末端的安装位，通过导线特征连接风扇供电端，还原真实的电路连接逻辑。核心联动部分的木质帆船模型采用多特征组合建模，船体部分通过放样特征还原木质小船的流线型船身轮廓，桅杆采用圆柱拉伸搭配圆角处理还原实木杆件的圆润质感，船帆通过薄壁拉伸搭配轻微的曲面变形模拟帆布的自然垂坠形态，船首的金属撞球采用球体建模搭配金属材质参数设置，还原金属配重球的质感。渲染阶段针对不同部件匹配对应材质属性，基座部分赋予哑光深灰硬质塑料材质，调整粗糙度参数模拟工业型材的磨砂质感；电池外壳赋予红灰拼色的ABS塑料材质，添加轻微的反光效果还原电池外壳的塑封质感；风扇部分的扇叶赋予黑色半哑光塑料材质，电机外壳赋予金属漆材质模拟电机的金属外壳质感；帆船船体赋予深棕色木纹材质，调整纹理映射方向贴合船身的曲面走向，船帆赋予浅灰色亚麻织物材质，添加细微的织物纹理提升真实感，船首撞球赋予抛光黄铜材质，调高金属度与反射参数模拟金属球的高光反射效果。场景布光采用三点布光方案，主光源从侧上方打亮装置整体，突出各部件的结构轮廓与材质质感，辅光源补亮暗部区域避免阴影过重，添加环境光遮蔽效果强化部件衔接处的阴影层次，最终渲染图清晰呈现出装置的整体布局与各部件的细节特征。设计思路上以小题大做的趣味连锁反应为核心，将日常可见的电池、风扇、小帆船模型整合到同一实验装置中，通过风力推动帆船沿基座滑槽移动，最终触发船首金属球的后续联动动作，整体结构紧凑，各部件装配关系清晰，既还原了经典物理实验的装置逻辑，也通过精细的建模与渲染呈现出趣味机械装置的独特创意。
