Makerbot设备公母重绘连接插头插孔结构

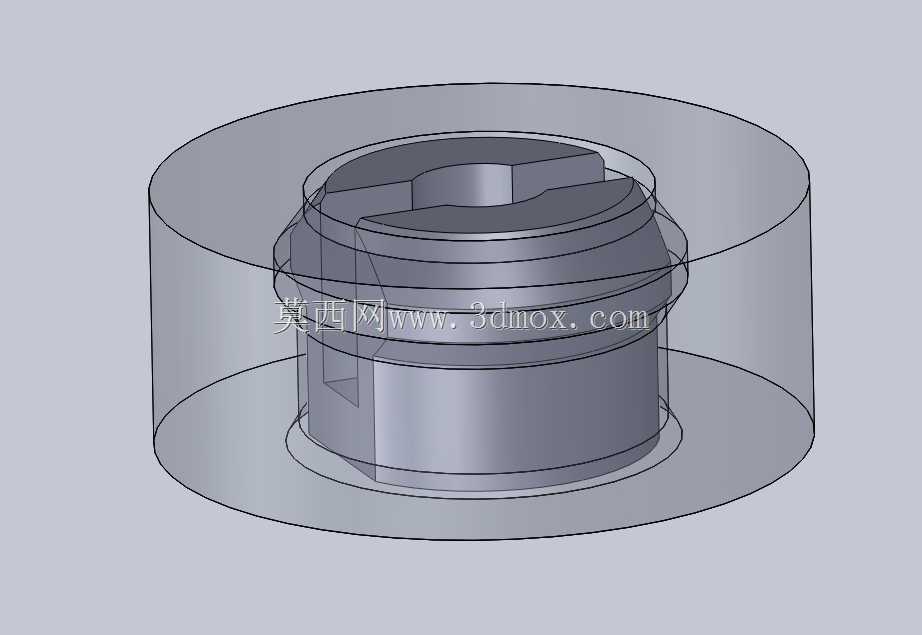

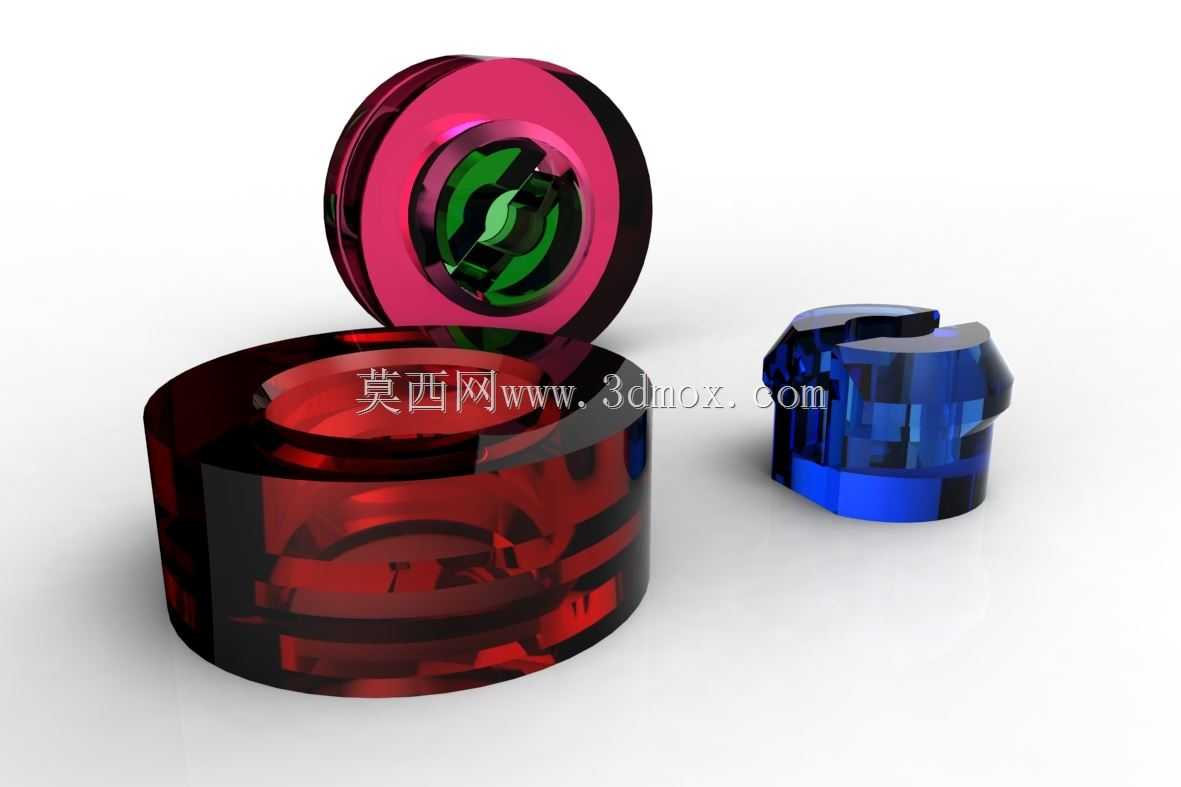

在桌面级FDM 3D打印设备的改装与竞技赛事场景中，连接结构的可靠性直接决定了扩展功能件的运行稳定性，这套公母配套的插头插孔结构，正是针对robo-challenge类Makerbot设备改装需求设计的快接连接组件，可直接集成到各类自制改装零件中，实现机械臂、打印头、耗材导向组件等扩展模块的快速对接与拆卸。从实际使用场景来看，这类连接结构需要同时满足定位精度、装拆效率与连接刚性三方面要求，日常设备调试更换功能头时，无需额外紧固件即可完成对位锁定，打印作业过程中又能承受喷头移动带来的振动与小幅侧向载荷，避免连接位松旷导致的打印精度偏移。设计过程中优先考虑了无辅助工具装拆的操作逻辑，公头与母孔的配合面采用了阶梯式定位结构，外层圆柱面承担主要径向定位作用，中部的锥面过渡段可在插接时自动导正，即使盲操作也能快速完成对位，不会出现卡滞或错装问题；内部的止转卡槽结构可限制周向转动，避免连接后两个对接零件出现相对扭转，保证功能件的安装角度始终符合设计要求。从安装边界来看，整套连接结构的外轮廓为同轴圆柱形态，最大外径可适配常规Makerbot改装件的标准安装孔位，轴向插接深度控制在合理范围内，既保证足够的配合接触长度提升连接刚性，又不会占用过多零件内部空间，给走线、散热等其他结构预留充足布置余量。公头与母孔的壁厚经过受力校核，采用常规PLA、ABS等3D打印材料制作时，反复插拔不会出现薄壁开裂或配合面磨损过快的问题，配合面的间隙设置兼顾了打印件的公差余量，无需二次打磨修整即可顺畅插接，同时不会出现明显旷量。在结构细节处理上，插接端的边缘做了小尺寸倒角处理，既可以去除打印后的锐边毛刺，也能在插接时起到导向作用，避免硬插导致的零件边缘崩缺；配合面的公差设置参考了桌面级FDM打印的常规精度范围，0.2mm层厚打印即可满足配合要求，无需高精度加工设备就能制作出可用的零件。这套连接结构除了用于3D打印机的功能头扩展，也可适配各类小型自动化设备的模块化快接需求，只要是需要频繁拆装、对定位精度有一定要求的同轴连接场景，都可以直接套用该结构的尺寸逻辑，根据实际使用的载荷大小调整外径与壁厚参数即可。设计时没有采用额外的锁扣结构，依靠配合面的摩擦力即可实现常规工况下的轴向固定，需要拆卸时直接轴向拔出即可，操作步骤比螺纹连接、螺丝固定的方式简化很多，尤其适合赛事场景下需要快速更换功能模块的使用需求，能大幅缩短设备调试与零件更换的时间。从受力传递的角度来看，连接结构的载荷传递路径经过优化，侧向载荷会通过外层圆柱配合面均匀分散到整个安装基座上，不会出现应力集中在某一个卡槽位置的情况，长期使用也不容易出现疲劳断裂问题；轴向的插拔力设置在适中区间，既不会因为太松导致连接自行脱落，也不会因为太紧导致拆卸困难，徒手即可完成所有装拆操作。
