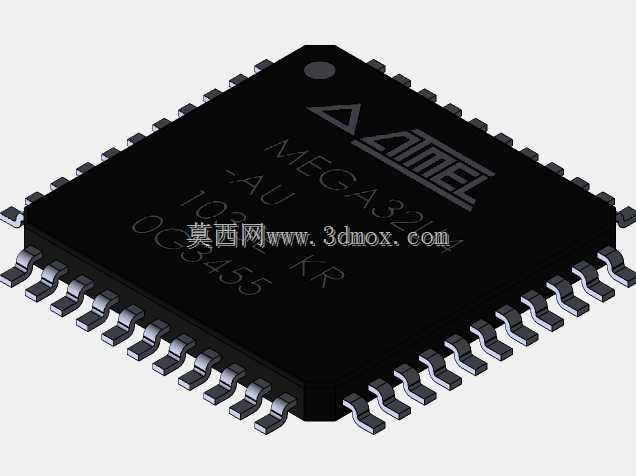

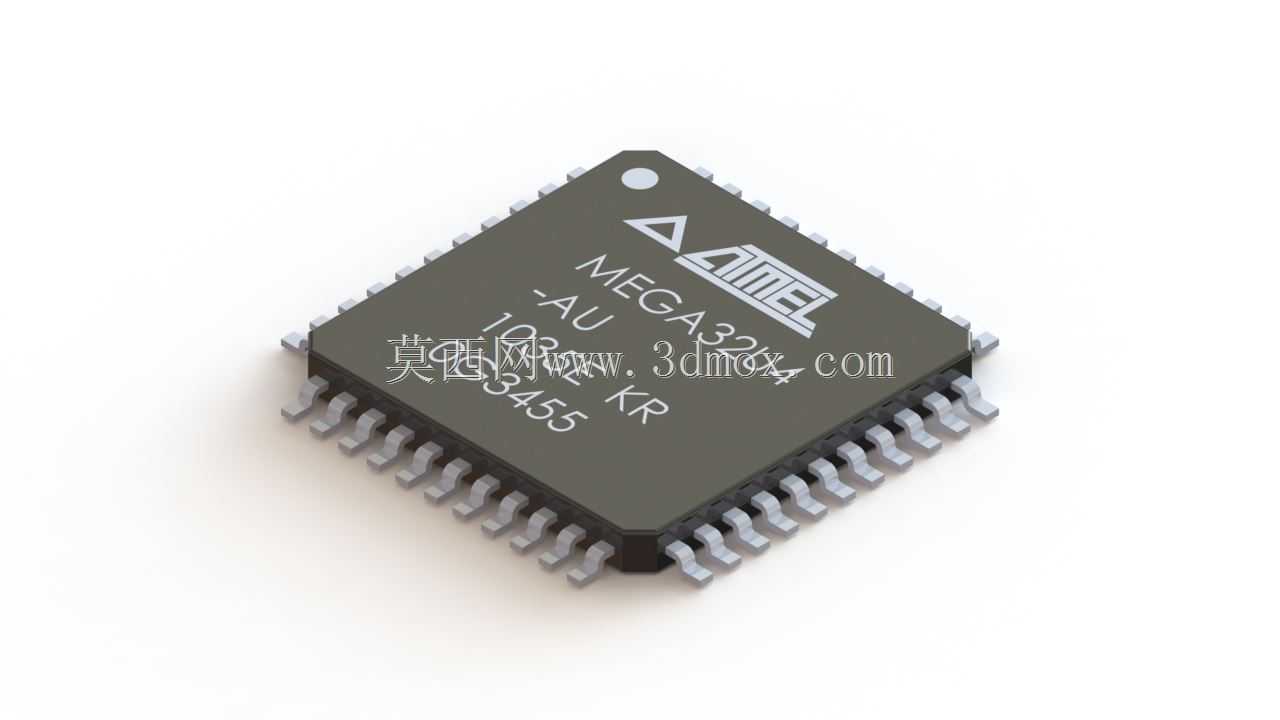

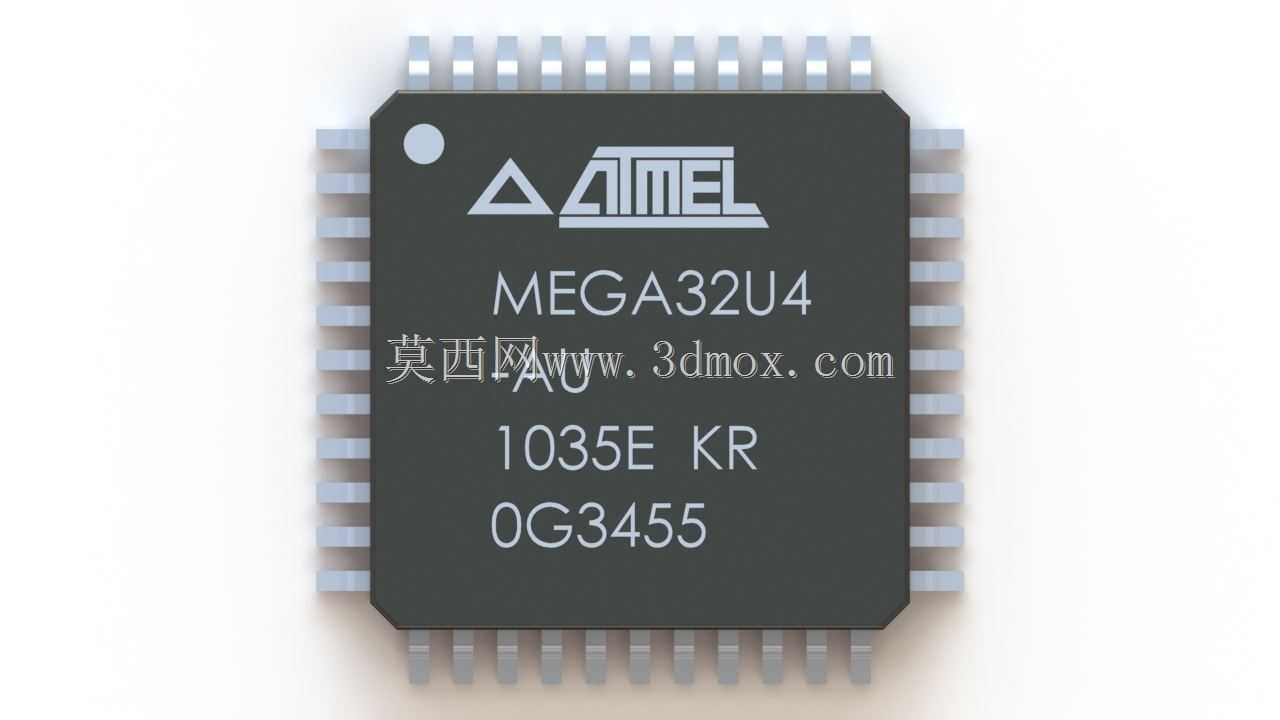

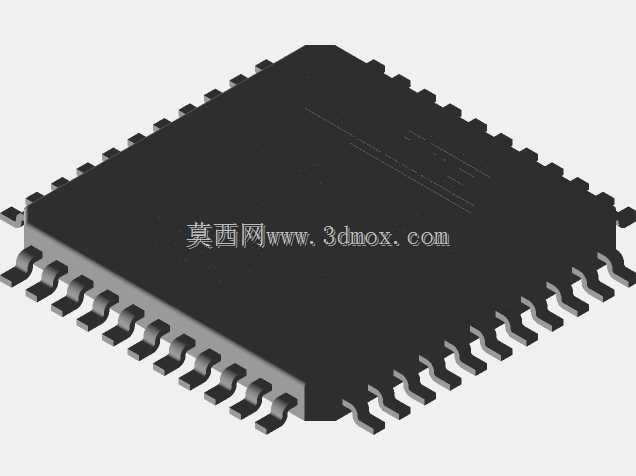

ATMEGA32U4微控制器芯片结构建模

在嵌入式控制类硬件的结构设计工作中，主控芯片的三维建模精度直接决定了PCB布局、外壳干涉校验、生产装配模拟全流程的可靠性，本次完成的ATMEGA32U4芯片三维结构，完全围绕实际工程应用中的选型、装配、校验需求搭建，没有冗余的装饰性结构，所有几何特征均匹配量产器件的真实物理参数。从实际应用场景来看，这款8位AVR架构微控制器常被用于小型USB外设、自定义键盘控制板、低功耗传感节点、小型教育类机器人主控板的设计中，这类产品普遍存在板上空间紧凑、外壳与板间距余量小的特点，很多新手工程师在做结构堆叠时，往往只参考芯片手册的平面尺寸，忽略引脚成型弧度、芯片本体顶面标识凸点、边角注塑圆角的实际空间占用，导致打样后出现外壳顶到芯片、焊盘与引脚对位偏移、散热预留空间不足等问题，这也是做这类芯片精确建模的核心价值所在。建模过程中首先锁定的是QFP-44封装的安装边界，引脚的共面度公差控制在0.1mm以内，每一侧的11个引脚间距严格匹配1.27mm的标准节距，引脚末端的成型弯折角度完全贴合SMT回流焊的工艺要求，不会出现模型引脚与PCB焊盘错位的情况；芯片本体的塑封部分边角做了R0.3mm的圆角处理，顶面的定位圆点、丝印标识区域都做了微凸的几何特征，还原真实器件的注塑成型细节，避免结构校验时出现误判。从功能特性对应的结构设计来看，这款芯片自带USB控制器，不需要额外外接USB转串口芯片，因此在板上布局时周边不需要预留转换芯片的安装位，但芯片底部的散热焊盘区域必须在模型中明确标注边界，方便结构工程师在做外壳导热设计时，对应预留导热硅胶垫的放置空间，很多建模作品会忽略底部焊盘的下沉高度，导致导热垫厚度选型错误，要么压合过紧损伤芯片塑封，要么间隙过大散热效率不足。在做安装边界定义时，除了芯片本体的长宽高尺寸，还额外在模型中预留了SMT生产时的器件禁布区参考，芯片四周0.5mm范围内不设置任何高于PCB板面0.2mm的结构特征，避免贴片机吸嘴取料时发生干涉，同时芯片顶面距离外壳内壁的最小安全距离设置为0.8mm，既满足绝缘安全要求，也不会因为空间预留过大造成产品整体尺寸冗余。不同于很多只做外观示意的芯片模型，这个模型的所有几何面都做了分层处理，塑封本体、金属引脚、顶面标识层分别独立成组，方便工程师在做装配仿真时单独赋予不同的材料属性，比如给引脚赋予焊锡润湿后的金属材质参数，给塑封部分赋予FR-4相近的热膨胀系数参数，在做高低温环境仿真时，可以更准确地模拟器件形变对板卡连接可靠性的影响。在实际项目选型阶段，工程师可以直接将这个模型导入装配体，快速完成板卡堆叠的空间校验，不需要反复对照 datasheet 手动测量尺寸，尤其是在做自定义键盘这类对板卡厚度要求极高的产品时，芯片的总高度、引脚伸出长度的精确建模，能帮助设计师快速定位定位板、PCB、底壳三层结构的间距，避免出现按键轴体与芯片干涉、USB接口位置偏移等常见问题。另外模型的引脚部分做了可编辑的参数化设置，如果后续项目中用到同系列不同引脚数的QFP封装芯片，只需要调整引脚数量、节距参数就能快速衍生出对应模型，大幅提升结构设计的复用效率，不需要每次从零开始绘制封装轮廓。
