可3D打印拼接式益智拼图块组件设计

这套拼接式拼图组件在设计之初，就瞄准了桌面级FDM3D打印设备的加工适配性，所有零件的壁厚均控制在1.8mm到2.2mm区间，既避免了薄壁打印时的翘曲变形问题，也不会因为壁厚过大导致打印耗材浪费、成型周期过长。从实际应用场景来看，这套组件既可以作为青少年科创教育的实操教具，让学习者在打印、组装的过程中理解公差配合、结构限位的基础机械原理，也可以作为休闲益智的桌面玩具，通过不同色块的组合拼接完成图案搭建，部分文创场景下还可以将打印好的拼图块作为磁吸装饰件，背部粘贴软磁条后吸附在金属柜体表面做装饰使用。

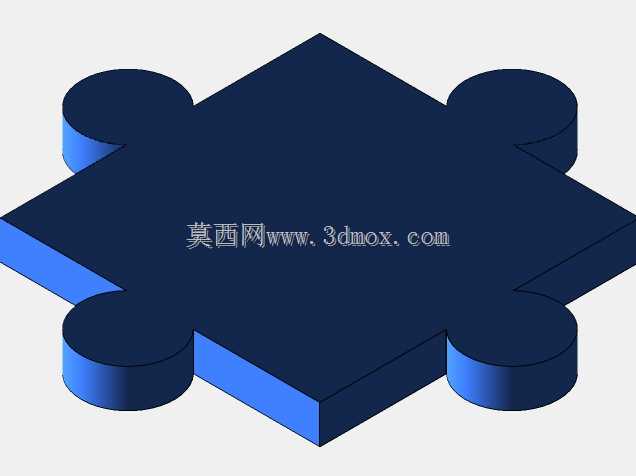

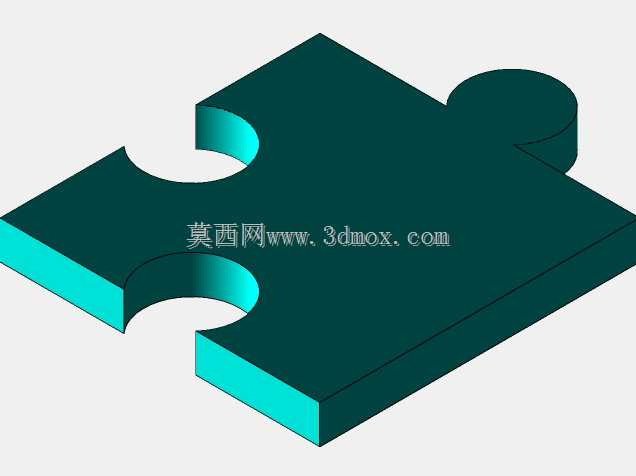

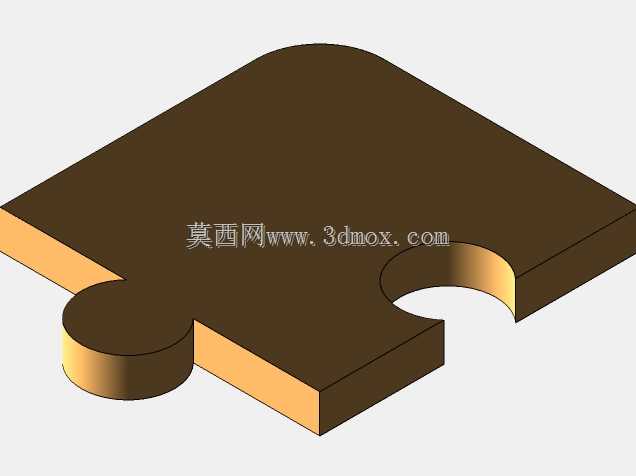

在结构设计思路上，每一块拼图的凸榫与凹槽都做了0.15mm的间隙配合预留，这个间隙值是经过多轮桌面级3D打印机实际打样验证得出的——既不会因为间隙过小导致拼接时卡滞、需要反复打磨修配，也不会因为间隙过大出现拼接后松脱、错位的问题。所有的棱角位置都做了R1.2mm的圆角过渡，一方面是避免3D打印过程中尖角位置的过堆积、拉丝问题，提升打印成品的表面质量，另一方面也能消除锐边，避免使用过程中划伤手部，适配全年龄段的使用需求。

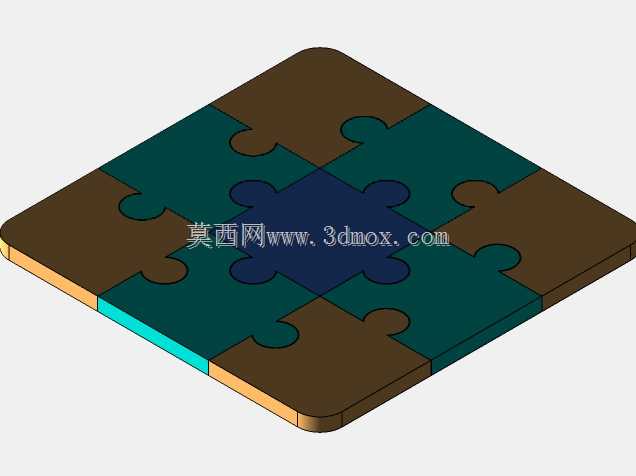

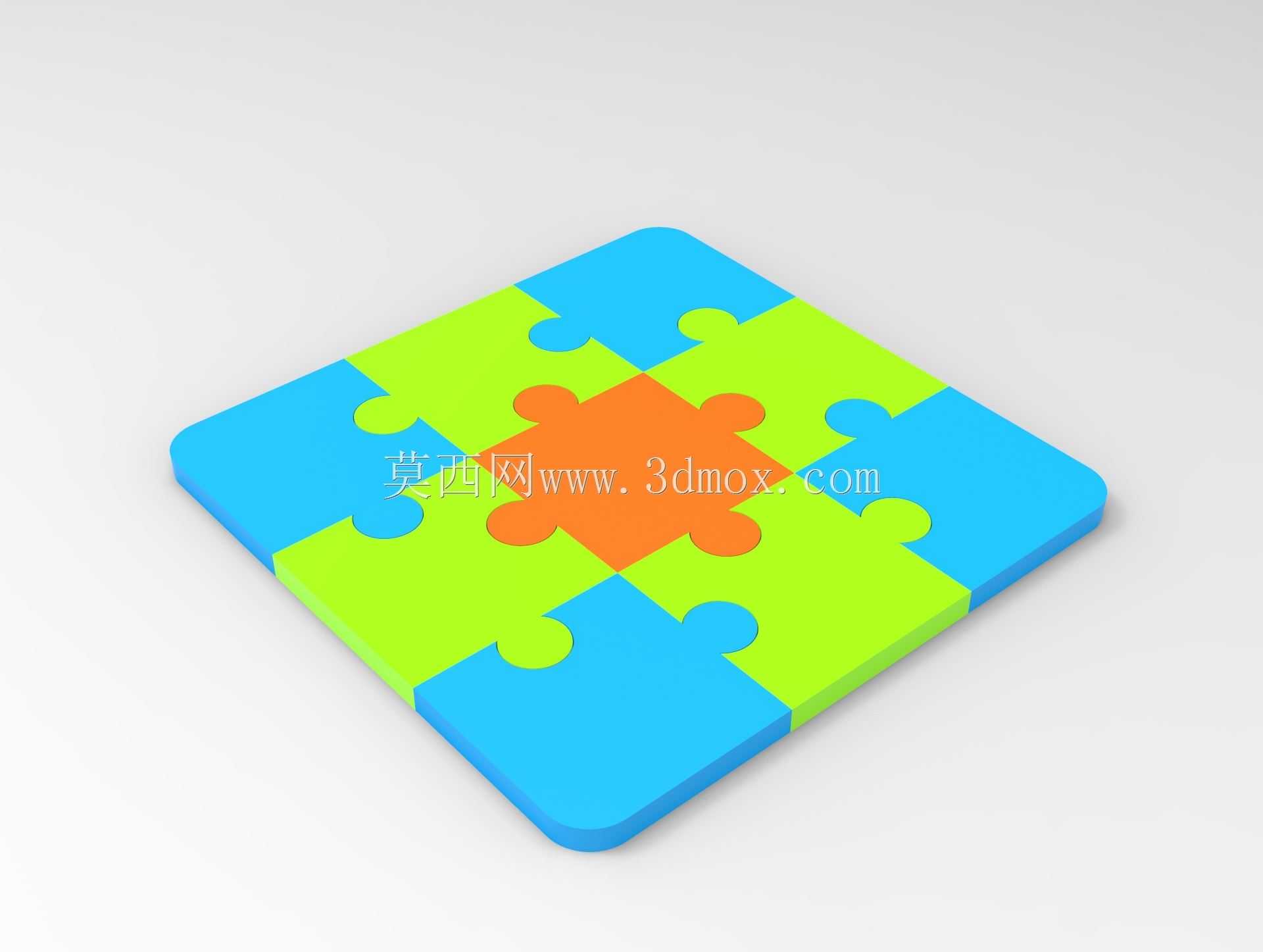

从安装边界与尺寸参数来看，单块拼图的外形尺寸控制在40mm×40mm×5mm，整套组件拼接完成后整体外轮廓为120mm×120mm的正方形，总厚度5mm，这个尺寸刚好适配大多数桌面级3D打印机的常规打印幅面，不需要拆分打印平台区域，单次打印即可完成整套9块拼图的成型。拼图块的底部做了0.2mm的微凸平面设计，能够保证打印时第一层附着更稳定，减少打印翘边的概率，同时拼接后整体底面平整度误差控制在0.1mm以内，放置在光滑桌面时不会出现晃动、硌手的问题。

在功能特性的考量上，这套组件没有设计额外的辅助连接件，完全依靠拼图自身的凸榫凹槽结构实现互锁拼接，拼接完成后整体结构具备足够的结构强度，正常拿取、挪动不会出现散件脱落的情况。不同色块的分区设计，既可以通过更换不同颜色的打印耗材实现色彩区分，也可以在打印完成后通过后期涂色、贴纸的方式自定义图案，拓展使用场景。针对3D打印的层纹问题，拼图块的上下表面都设计为完整平面，打印时可以通过设置顶层底层4层满铺的参数，保证表面光滑度，侧面的层纹也因为圆角过渡的设计不会出现明显的硌手感，不需要额外的后处理打磨即可直接使用。

实际测试过程中，采用PLA耗材打印时，整套组件的打印时长控制在2小时以内，耗材用量约18g，打印完成后只需要去除底部的少量支撑（设计时已经将需要支撑的位置降到最低，仅凸榫下方有极少量易拆除的支撑），即可直接进行拼接使用。如果是用于教育场景，还可以在原有模型基础上修改拼图块表面的浮雕图案，比如添加字母、数字、几何图形等元素，拓展成为识字、认图的教学道具，结构本身的互锁逻辑不需要调整，仅修改表面特征即可快速衍生出不同功能的变体组件。拼接时的阻尼感经过反复调整，凸榫的插入角度做了1度的拔模斜度，既保证插入时的顺畅度，也能在拼接到位后形成轻微的卡紧力，不会因为轻微的晃动就出现拼接错位，多次拆装后也不会出现结构磨损导致的松旷问题，能够满足反复拆装使用的需求。
