动量守恒演示用牛顿摆结构设计

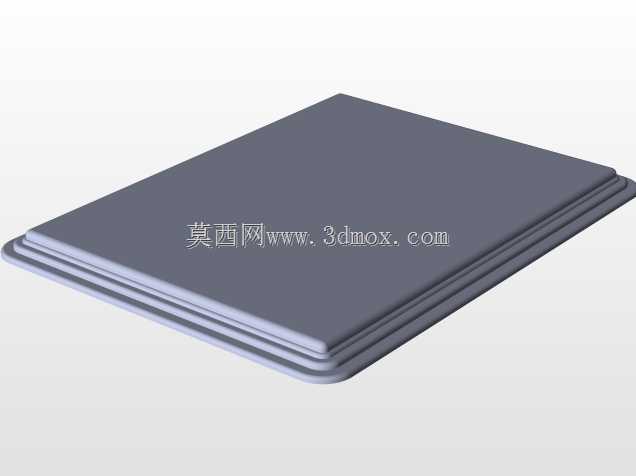

　　日常做中学物理实验教具的结构设计时，牛顿摆是非常典型的动量守恒演示载体，这套结构的核心作用是通过等质量摆球的弹性碰撞，直观展示动量与能量的传递规律，很多中学物理实验室、高校力学展示区、甚至企业展厅的科普区域都会配置这类装置。从结构设计的角度拆解，这套装置的安装边界首先要考虑桌面摆放的稳定性，底座采用分层木质结构加底部防滑垫的设计，整体重心落在底座几何中心范围内，避免摆球摆动过程中出现装置侧翻的问题，底座的长宽尺寸适配常规实验台、展示台的摆放空间，不会占用过多台面面积，同时预留足够的摆球摆动行程，避免摆球运动时碰撞到底座边缘。

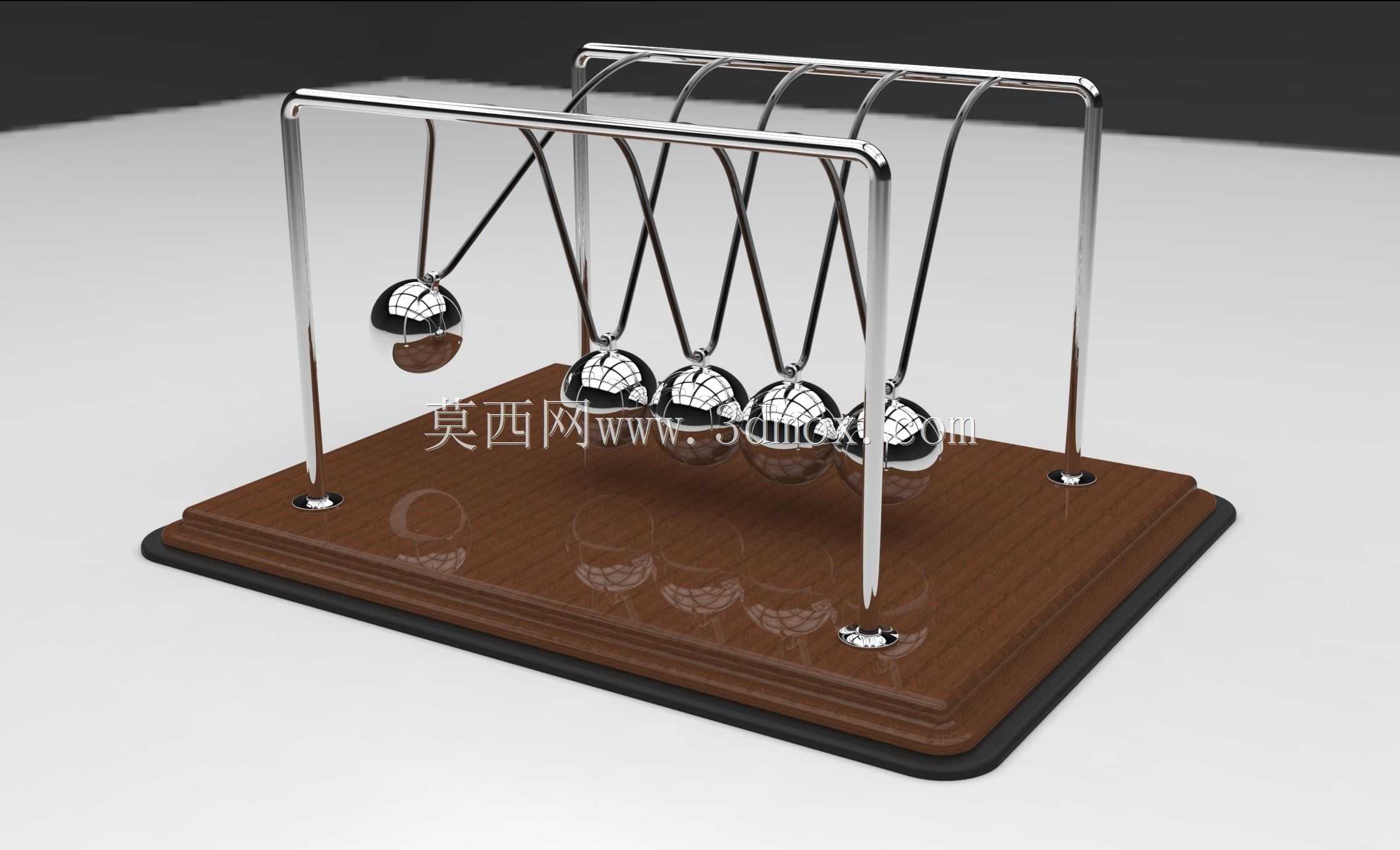

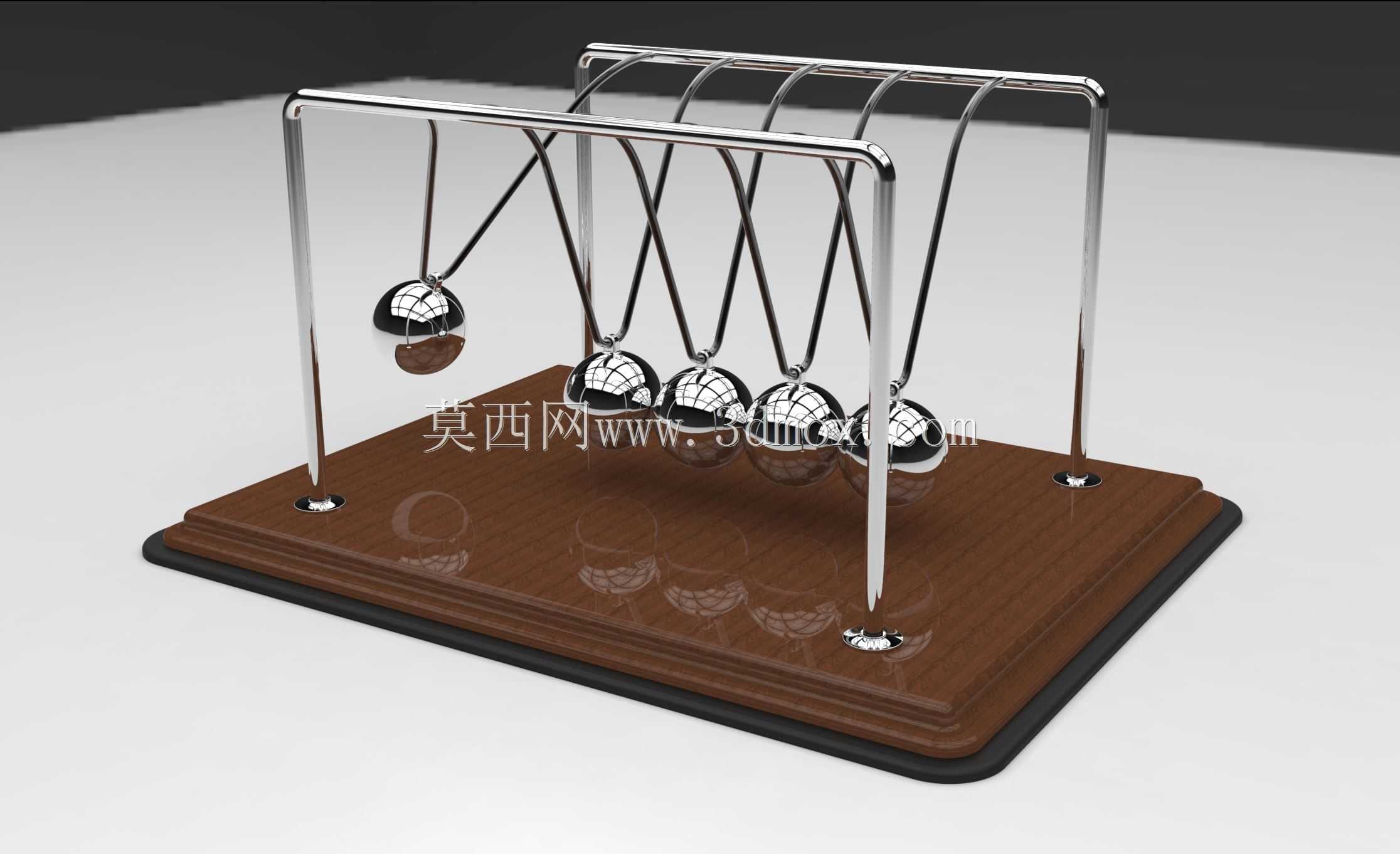

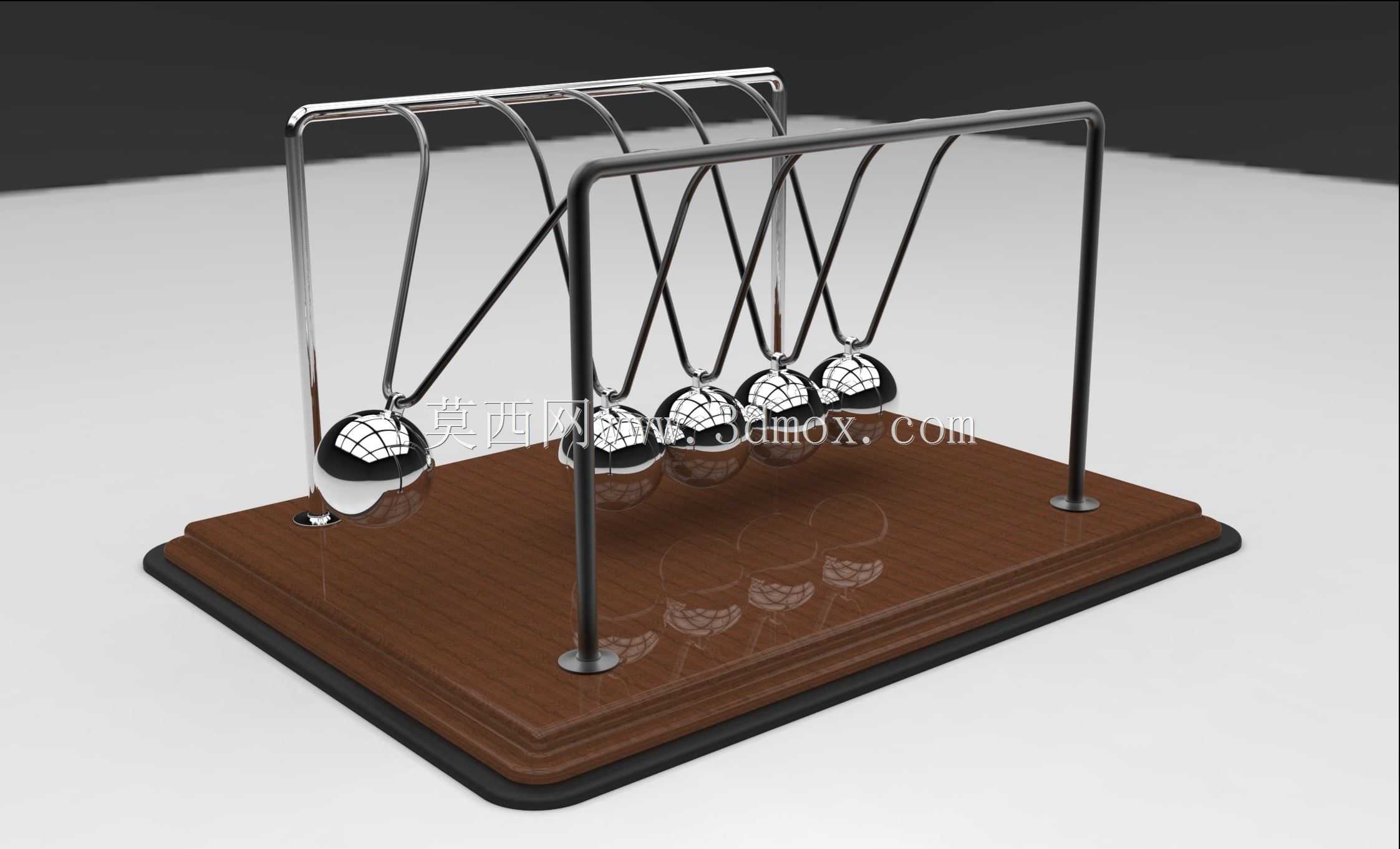

　　摆架部分采用双组金属立杆搭配顶部弧形挂梁的结构，其中一组立杆做亮面镀铬处理，另一组做黑色哑光喷塑处理，既形成视觉区分，也能通过不同表面处理的材质特性提升结构耐用性，镀铬立杆的抗锈蚀能力更强，哑光立杆则能减少环境反光对观察碰撞过程的干扰。挂梁上的悬挂点采用等间距排布，每个悬挂点对应一颗金属摆球，悬挂摆线采用低形变的高强度尼龙复合线，每颗摆球的双侧挂线长度完全一致，确保摆球摆动时始终保持水平姿态，不会出现自转或者摆动轨迹偏移的问题，从根源上减少非弹性碰撞带来的能量损耗，保证演示效果的准确性。

　　摆球部分采用高密度金属材质加工，外表面做镜面抛光处理，一方面高密度材质能降低空气阻力对摆动过程的影响，另一方面镜面表面可以让观察者更清晰看到碰撞瞬间的接触状态，每颗摆球的质量、直径公差控制在极小范围内，确保碰撞过程中动量传递的线性度，当拉起一侧末端的摆球释放后，冲击力会通过中间静止的摆球依次传递，最终将对应数量的摆球从另一侧弹出，整个过程的能量损耗控制在演示允许范围内，能够清晰展示弹性碰撞下的动量守恒规律。

　　设计过程中需要重点考虑几个安装与调试的边界条件：首先是悬挂点的同轴度，所有挂点必须处于同一水平直线上，摆球自然下垂时相邻摆球刚好处于点接触状态，既不能存在间隙导致碰撞传递出现延迟，也不能过度挤压导致摆球初始位置就存在内应力，影响摆动轨迹；其次是摆线的长度调节结构，每个挂点都预留了微调结构，安装时可以通过调节摆线长度，让所有摆球的球心处于同一水平高度，保证碰撞时接触点在球心连线上，避免出现摆球上下跳动的问题；最后是底座的配重设计，木质底座内部可以根据实际摆放需求增加隐藏式配重块，进一步提升整体稳定性，尤其是在经常有人员触碰的公共展示区域，足够的底座配重能避免装置被意外碰倒。

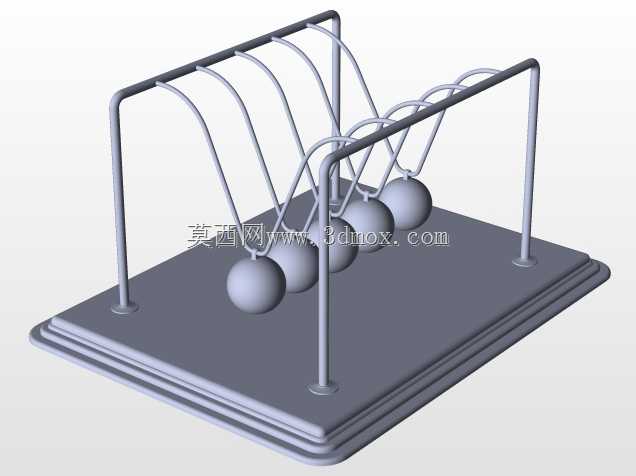

　　从实际应用场景来看，这类装置除了基础的物理教学演示用途，也常被用作办公桌面的创意摆件，结构设计上兼顾了演示功能性与外观质感，木质底座的纹理搭配金属构件的质感，能够适配不同的桌面装修风格，同时摆球的碰撞运动过程也能起到一定的视觉舒缓作用。在做三维结构建模时，需要重点验证摆球的运动干涉情况，模拟不同拉起高度、不同拉起摆球数量下的运动轨迹，确保摆动过程中摆线不会和挂梁、立杆发生干涉，同时验证碰撞接触的应力分布，避免长期碰撞导致摆球表面出现凹坑或者挂点结构松动，整套结构的连接部位都采用隐藏式紧固件设计，外表面没有突出的螺丝或者连接件，既提升了外观整体性，也避免了突出结构剐蹭到使用者。
