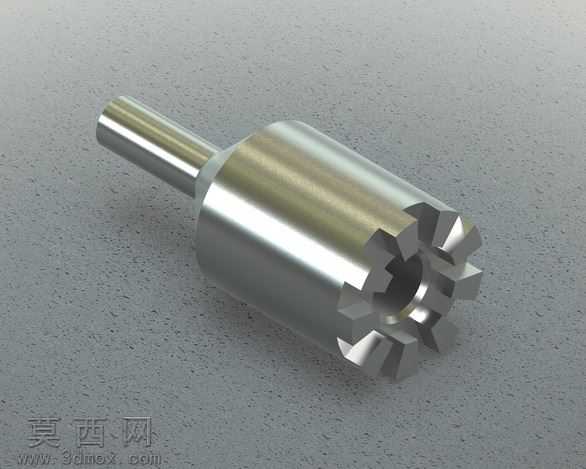

布里奇波特膝关节曲柄适配连接部件

该适配部件采用三维参数化建模方式完成全结构设计，建模过程中优先保证各功能段的尺寸精度与装配公差匹配，首先完成整体同轴回转基体的构建，依次绘制光轴插接段、圆柱定位段、端部齿形啮合段的截面轮廓，通过回转特征生成主体基础结构，再针对端部9齿啮合结构进行单独特征构建，采用拉伸切除与阵列结合的方式，保证每个齿形的角度、深度、齿面弧度完全一致，确保啮合传动时的受力均匀性。材质渲染阶段选用金属合金钢材质，调整材质的反射率、粗糙度参数，还原金属机加工后的细腻金属光泽，对轴段表面做精磨质感处理，对齿形端面做铣削加工的细微纹理表现，让渲染效果贴近真实机加工零件的视觉质感。结构设计上，光轴插接段采用光滑圆柱面设计，保证与对应安装孔的插接顺畅度，圆柱定位段做等直径设计，承担装配后的径向定位作用，避免工作过程中出现径向窜动，端部的9齿结构采用均匀分布设计，齿槽深度经过反复校核，既保证啮合传动时的扭矩传递能力，又避免齿根应力集中导致的部件断裂风险，整体结构遵循同轴度设计要求，所有回转段的轴心线完全重合，保证高速转动时的动平衡性能。设计思路围绕膝关节曲柄的适配需求展开，充分考虑部件在动力传递过程中的受力特性，对齿根位置做圆角过渡处理，分散应力集中点，提升部件的抗疲劳强度，同时对各段的衔接位置做倒角处理，既去除机加工后的锐边毛刺，也方便装配过程中的导向插入，避免装配时刮伤配合件的安装面。建模过程中对所有关键尺寸做参数化关联，后续若需调整适配不同规格的曲柄结构，仅需修改对应参数即可快速生成新的模型版本，大幅提升设计迭代效率，渲染阶段采用柔光漫反射环境，多角度展现部件的结构细节与金属质感，清晰呈现各段结构的衔接关系与齿形的加工特征。
