多规格简易机用虎钳三维结构设计

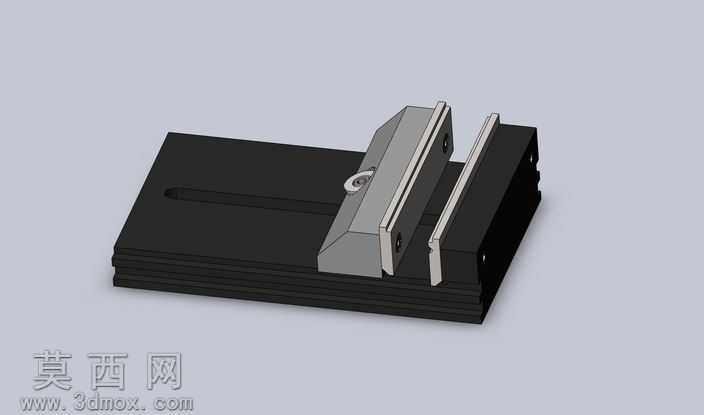

本作品为机加工场景使用的机用虎钳三维建模成果，建模过程围绕虎钳的实际功能逻辑展开，首先完成整体底座的结构搭建：底座采用多层堆叠式的刚性结构设计，主体为高刚性铸铁材质的视觉表现，表面做哑光磨砂的金属质感处理，还原工业级工装的厚重质感，底座上开设贯通式的导向长槽，为活动钳身的位移提供精准的导向限位，保证钳身移动过程中无偏移、无卡滞。活动钳身部分采用分体式结构设计，钳身主体与钳口板做独立建模，钳口板表面做细密的防滑齿纹结构，提升夹持工件时的摩擦力，避免加工过程中工件移位，钳身与丝杠配合的传动部位做了精准的结构适配，还原丝杠传动的间隙配合逻辑，保证转动丝杠时活动钳身可平稳沿导向槽做直线往复运动，实现对工件的夹紧与松脱动作。建模过程中针对不同规格的虎钳做了配置化设计，分别对应5×3、6×3、8×4、10×6四种不同夹持行程与钳口宽度的规格，不同配置下仅调整钳身长度、钳口宽度、导向槽长度的参数，整体装配逻辑、传动结构保持统一，既满足不同尺寸工件的夹持需求，也保证了零件的通用化率，降低生产制造成本。渲染阶段采用工业产品常用的冷灰色调环境光，底座赋予深灰色铸铁材质，活动钳身赋予中灰色碳钢材质，钳口板做淬火处理后的亮灰色金属质感，丝杠部位做镀锌防锈的亮银色金属表现，整体光影柔和，清晰展现虎钳各部件的装配关系与结构细节，所有部件的装配间隙均参考实际工业虎钳的公差标准设置，既保证三维模型的视觉真实感，也具备实际的结构参考价值，可作为机加工工装设计、机床附件教学的参考模型使用，清晰展现机用虎钳的传动原理、结构组成与不同规格的参数差异。
