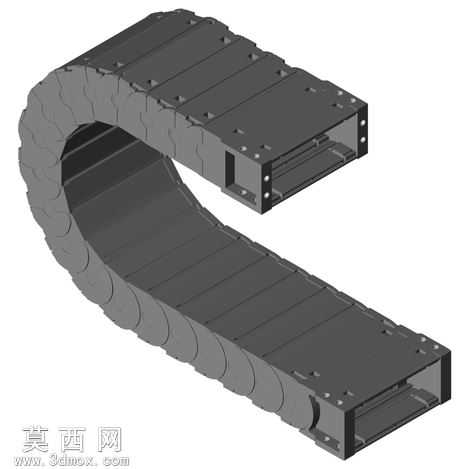

封闭式E2R移动电缆保护拖链结构设计

本模型为适配恶劣工况的封闭式E2R型移动电缆保护拖链，采用三维参数化建模完成全结构复刻，建模过程中严格遵循易格斯E2R系列产品的尺寸规范，覆盖内部尺寸从21x20mm到50x250mm的全规格区间，折弯半径参数覆盖60毫米至300毫米范围，可适配不同安装空间与线缆弯曲需求。建模阶段首先完成单个链节的结构绘制，精准还原链节间的铰接卡扣结构，确保相邻链节可实现限定角度的顺畅转动，同时保证拼接后整体拖链的结构稳定性，不会在往复运动过程中出现脱扣、卡滞问题。封闭式外罩结构采用一体化建模设计，完全覆盖内部线缆容纳腔，可有效阻挡粉尘、碎屑、切削液等外界杂物进入拖链内部，避免移动电缆在恶劣车间环境下被外物磨损、腐蚀，大幅延长线缆的使用寿命。模型材质渲染阶段，主体链节部分采用工程尼龙材质的哑光深灰质感，还原工业拖链的真实材质表现，铰接接触面做了细微的纹理处理，体现注塑零件的工艺特征，金属安装支架部分赋予金属哑光质感，区分不同部件的材质属性。结构设计上，拖链两端预留了标准安装支架的装配接口，可直接与设备端的固定支架完成对接，内部腔体预留充足的线缆排布空间，可同时容纳多根动力电缆、信号线缆与气管，链节内部设置有分隔筋位的安装位，用户可根据实际布线需求加装分隔片，实现不同类型线缆的分层排布，避免线缆之间相互摩擦干扰。设计过程中充分考虑拖链往复运动的受力特性，链节的铰接部位做了加厚处理，降低长期往复弯折带来的结构疲劳，封闭式外罩与链节主体采用卡扣式连接，无需额外紧固件即可完成装配，后期维护更换线缆时可快速拆开外罩操作，无需整体拆卸拖链。模型还还原了58、100、100.0规格的安装支架结构，可直接用于设备布线的装配模拟，验证拖链在设备运行行程内的运动轨迹是否存在干涉，确保拖链在移动过程中运行平稳，不会出现卡顿、异响、拉扯线缆的问题，完全满足工业设备移动线缆的防护需求。
