家用水处理滤瓶适配转接连接结构

做家用净水设备结构配套的时候，这类转接件是绕不开的适配部件，很多用户在替换不同品牌滤芯的时候，都会遇到滤瓶接口和滤芯端盖不匹配的问题，这个转接结构就是专门解决这类适配痛点的。从实际应用场景来看，它主要用在台式、厨下式家用净水设备的滤筒内部，作为滤瓶腔体和替换滤芯之间的衔接载体，既要保证水路密封不泄漏，还要承担滤芯的定位支撑，同时兼顾水流的均匀分配，避免出现偏流导致滤芯局部过早失效的问题。

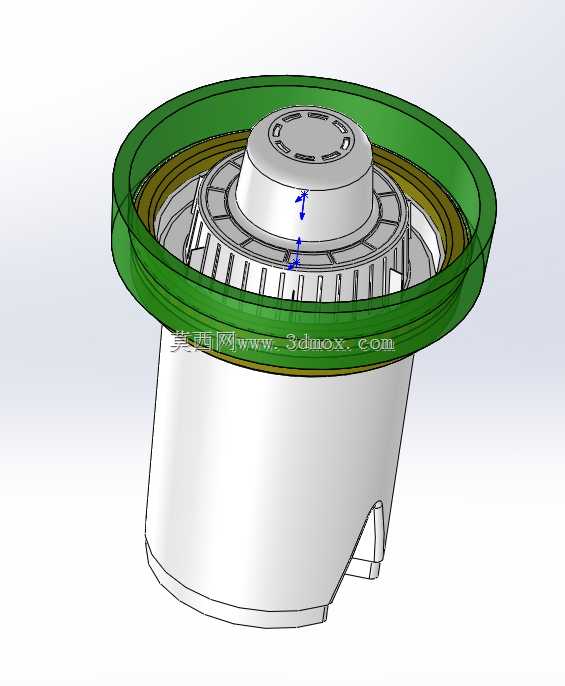

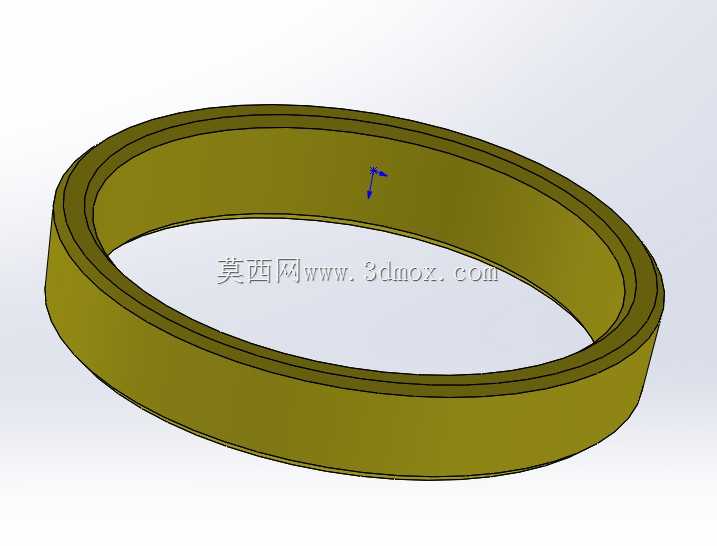

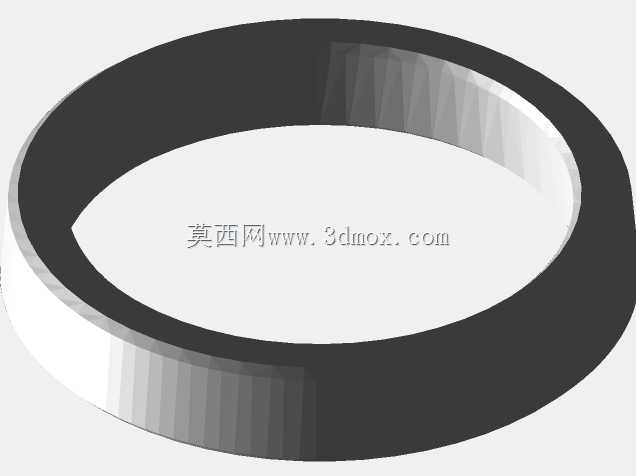

从功能特性上拆解，这个结构上部的环形绿色密封边，是和滤瓶内壁的密封槽配合的，安装到位后会形成径向密封，隔断滤瓶的原水腔和净水腔，防止未经过滤的原水短路流到出水端。中间带格栅的导流结构，是用来均匀布水的，原水从滤瓶底部进入后，会顺着下部的筒状结构外壁向上流，通过格栅的缝隙均匀分散到滤芯的整个端面，避免水流集中冲击滤芯某一处，导致滤芯过滤负荷不均，缩短整体使用寿命。顶部的凸台结构是和滤芯的中心出水孔配合的，过滤后的净水会从中心孔汇入这个凸台的流道，最终流向设备的出水通路。下部的筒状侧壁上带的小凸扣，是安装定位用的，插入滤瓶底部的定位槽后旋转一定角度就可以卡紧，不需要额外的紧固件，日常更换滤芯的时候拆装都很方便，不需要专用工具，普通用户徒手就能操作。

设计思路上，这个结构优先考虑的是密封可靠性和拆装便利性，所有的密封面都做了圆角过渡，避免安装的时候割伤密封圈导致漏水；格栅的筋条厚度做了均匀化处理，注塑成型的时候不会出现缩痕，同时保证足够的支撑强度，不会因为水压波动出现结构变形。尺寸边界上，上部的环形密封边外径和对应规格滤瓶的内径是间隙配合，单边间隙控制在0.15mm以内，既保证安装顺畅，又能给密封圈预留合适的压缩量；下部筒身的内径和对应滤芯的下端外径匹配，插入后可以限制滤芯的径向晃动，避免设备运输或者使用过程中滤芯移位导致密封失效；整体的高度尺寸是按照对应滤瓶的内部腔体深度设计的，安装后顶部刚好顶住滤芯下端，不会出现轴向窜动。

实际选型配套的时候，要注意这个转接件的适配尺寸必须和对应滤瓶、滤芯的接口尺寸完全匹配，尤其是密封槽的宽度和深度，要和选用的O型圈线径匹配，压缩率控制在15%-25%之间，压缩量太小容易漏水，压缩量太大则会导致安装阻力过大，用户拆装困难。另外筋条的排布要避开滤芯端面上的加强筋位置，保证安装后端面贴合平整，不会出现缝隙导致水流短路。材质上一般选用食品级PP材质，满足涉水部件的卫生要求，同时有足够的韧性，卡接结构反复拆装也不会出现断裂失效的问题。在做三维建模的时候，要重点核对各个配合面的尺寸公差，密封位的尺寸公差要控制在±0.05mm以内，定位卡扣的角度和尺寸要和滤瓶的卡槽完全对应，避免出现安装卡滞或者卡紧后松脱的问题。还要考虑注塑成型的工艺性，所有的转角位置都做R0.5以上的圆角，避免应力集中，壁厚尽量均匀，防止成型后出现翘曲变形，影响密封性能。
