飞熊龙卷风2pro3D打印机头部转接板结构设计

　　在桌面级FDM3D打印机的改装与维护场景中，头部转接板是连接主控挤出信号、加热温控回路、散热风扇供电与打印头组件的核心衔接部件，这款适配飞熊Tornado2pro机型的转接板，正是针对原厂打印头更换、多喷头改装、线路规整需求设计的硬件载体。从实际装机场景来看，不少用户在更换第三方挤出头、加装近程挤出组件、替换热敏电阻或加热棒时，会面临原有线束长度不足、接口定义不匹配、多组线路杂乱缠绕影响X轴运动行程的问题，这块转接板就承担了线路中转、接口统一分配、信号分流的作用，所有从主控板延伸至打印头运动端的线束，都可以先接入转接板对应端口，再通过板载的标准化接插件分路连接到加热块、热敏电阻、挤出电机、双侧散热风扇等终端部件，大幅降低改装时的接线错误率，也能避免运动过程中线束反复弯折导致的线芯断裂、接触不良问题。

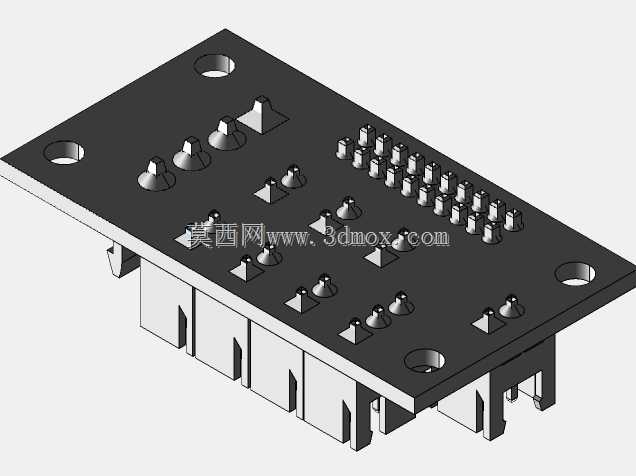

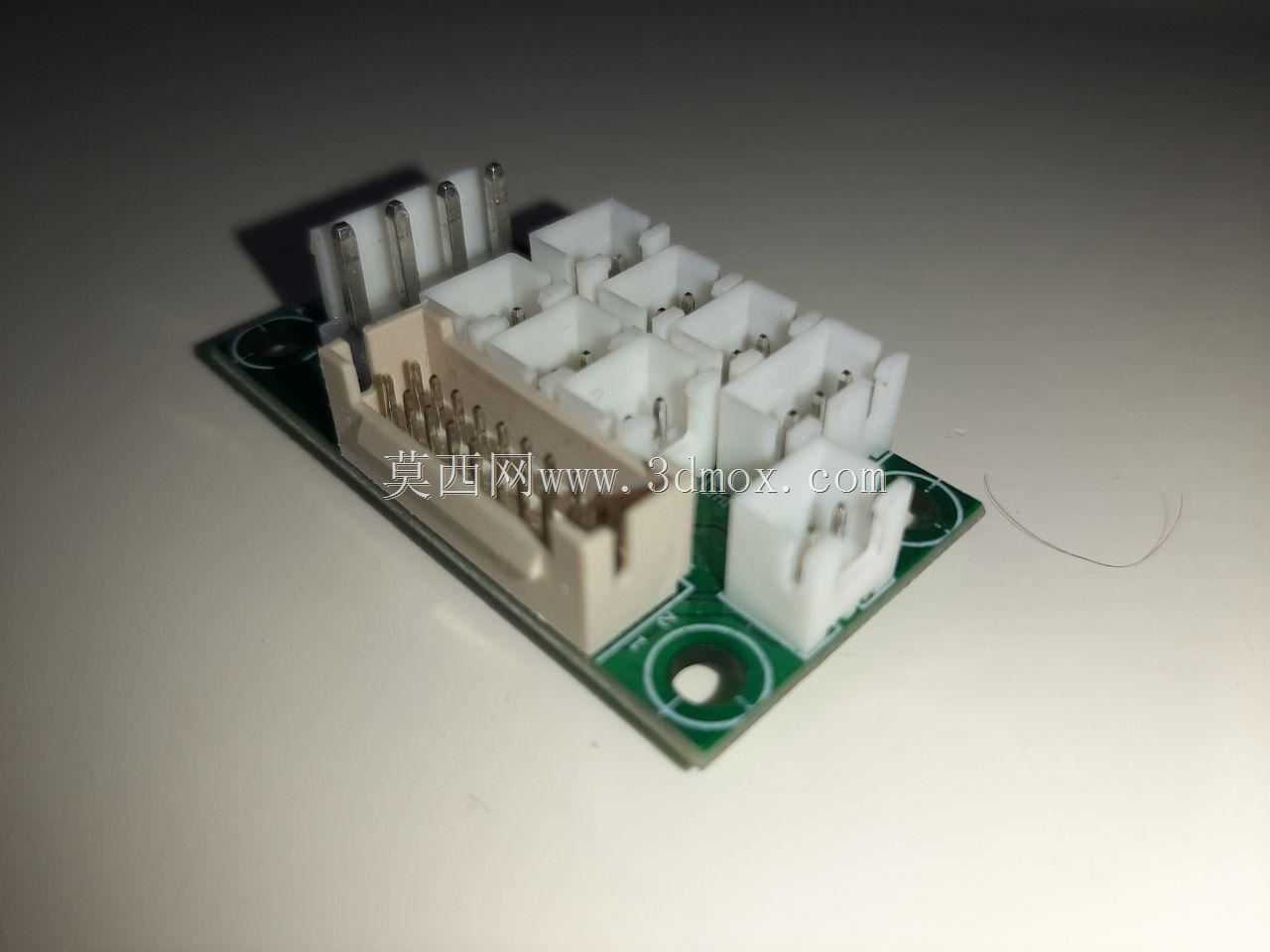

　　从设计思路上看，这块转接板采用FR-4玻纤基板作为载体，板厚选用常规1.6mm规格，兼顾结构强度与布线空间，基板外形做了圆角处理，避免装机时锐角刮伤线材或操作人员手部。安装孔位完全匹配原厂X轴滑台的安装基准，两个圆形固定孔的孔距与原厂安装柱的中心距严格对齐，孔径适配M3规格的固定螺丝，安装时不需要对原有滑台结构做任何打孔、切削修改，直接替换原有转接部件即可，安装边界完全控制在原有打印头支架的轮廓范围内，不会超出X轴运动的安全行程，也不会和打印机的框架、同步带、限位开关产生运动干涉。板载的接插件布局充分考虑了走线方向，所有输入接口集中布置在靠近机身线束侧的板边，输出接口则对应打印头各部件的安装位置排布，挤出电机的接插件靠近挤出机安装位，加热与温控接口靠近加热块方向，风扇接口对应上下散热风扇的出线位置，尽可能缩短各分路线束的长度，减少冗余线材在运动端的堆积。

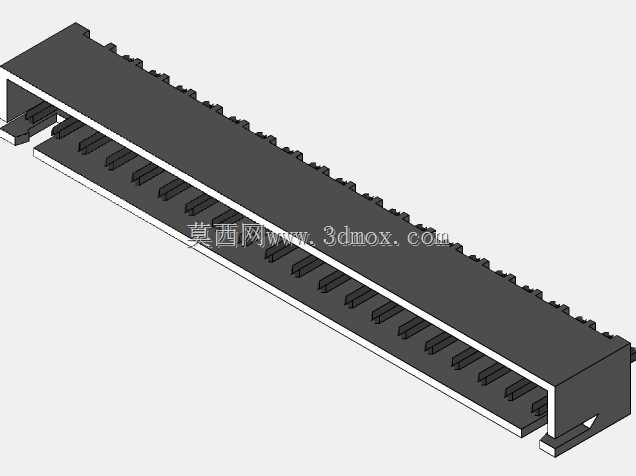

　　从功能特性来看，板载线路做了足够的载流冗余设计，加热回路的铜箔宽度做了加宽处理，能够承载加热棒工作时的大电流，避免长时间工作时铜箔发热导致的基板老化、焊盘脱落问题；信号回路与功率回路在布线上做了分隔处理，减少大电流线路对热敏电阻温度采样信号、电机驱动信号的电磁干扰，避免出现温度采样跳变、电机运转抖动的问题。接插件全部选用带锁扣的白色卧式插座，插接线束插入后可以通过锁扣固定，即使打印头长时间高速往复运动，也不会出现接插件松脱导致的打印中断、部件失控问题。板上预留了对应的丝印标识，每个接口的功能定义都在板边做了清晰标注，即使是没有改装经验的用户，也能对照标识完成接线，不需要反复查阅原厂接线图纸。

　　在实际使用中，这块转接板不仅适用于原厂打印头的故障替换，也能支持用户更换不同规格的第三方打印头组件，比如更换更高功率的加热块、加装双散热风扇、替换近程挤出机构时，只需要对应调整转接板上的接线即可，不需要重新压接主控端的线束插头，大幅降低改装的操作门槛。同时规整的线路布局也能减少运动端的负重，降低X轴同步带的负载，间接提升打印运动的稳定性，减少高速打印时的振纹问题。板边没有布置过高的元件，最高的接插件高度也控制在15mm以内，不会和打印头的散热风道、自动调平传感器产生位置冲突，安装后所有元件都处于打印头支架的防护范围内，不会在打印过程中碰到打印模型或者平台表面。基板表面做了阻焊层处理，能够抵御打印过程中可能飞溅的少量PLA、PETG耗材碎屑，也能避免潮湿环境下的线路短路问题，提升长期使用的可靠性。
