小型方形太阳能电池板结构三维设计

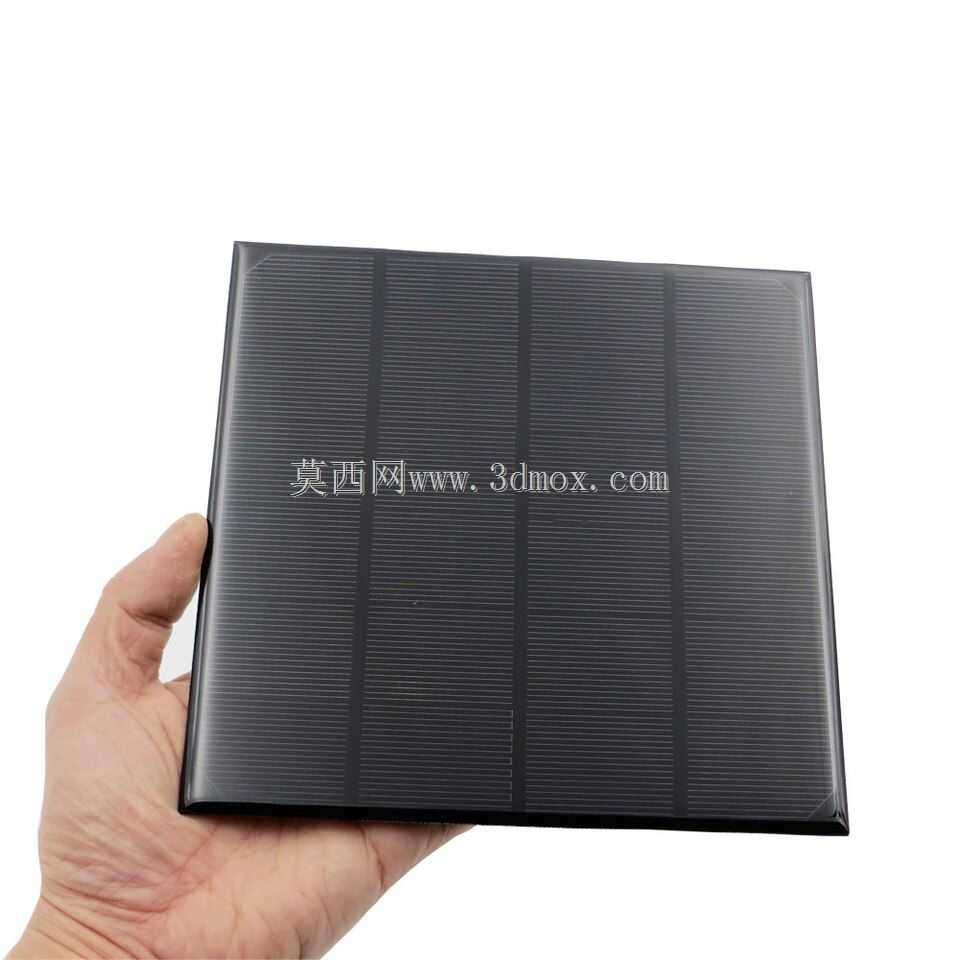

在户外便携供电、小型物联网传感节点供电、户外照明配套供电这类场景里，小尺寸太阳能电池板的选型和结构匹配一直是结构工程师常碰到的需求，这次的方形小尺寸太阳能电池板结构，就是针对这类小功率离网供电场景做的结构还原。先从实际使用的边界说起，这款电池板的外形尺寸控制在165毫米见方，厚度控制在常规层压组件的薄型区间，边缘做了硬质包边处理，不管是嵌入小型户外设备外壳、还是搭配简易支架做倾斜安装，都不会因为边缘的层压毛刺划伤安装人员，也能避免层压结构在长期户外使用中出现边缘开胶进水的问题。

从功能特性来看，这款电池板的额定输出参数匹配小功率储能单元的充电需求，0.6V的开路电压搭配对应输出电流，刚好适配单节小型储能电容或者低功耗充电管理模块的输入区间，不用额外做复杂的降压调压电路，就能给低功耗户外传感器、庭院小夜灯、便携露营小灯这类设备补电，在光照充足的环境下，不需要外接市电就能维持设备长期运行，大幅降低户外设备的布线和后期换电池的维护成本。

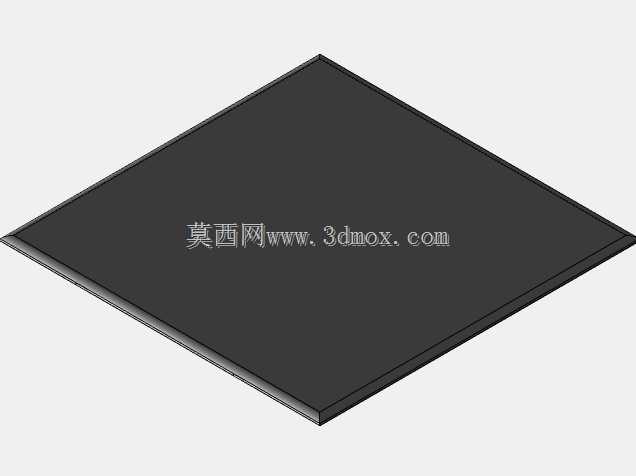

做这个结构建模的时候，首先要还原的是层压结构的层次关系，最表层的高透钢化玻璃层要做薄，保证透光率的同时控制整体重量，毕竟小尺寸组件很多时候是用在便携设备上，过重的话会影响设备的便携性；中间的电池片排布是四列纵向排布，片与片之间的汇流条走线要贴合实际生产的排布逻辑，不能出现走线交叉或者超出层压边界的问题，不然实际生产的时候会出现汇流条刺穿背板的隐患；背板层用的是常规的耐候TPT材质，建模的时候要把背板和边框的密封胶层位置预留出来，这个位置是组件防水的关键，很多小厂做的小型组件就是因为密封胶层的宽度留的不够，户外淋雨之后水汽渗入，导致电池片氧化失效。

安装边界的设计上，这款组件的背面没有做固定的安装孔位，而是预留了背胶粘贴和压块固定两种安装方式的适配空间，因为小尺寸组件的安装场景非常杂，有的是粘在户外传感器的外壳顶面，有的是压在小型路灯的顶部支架上，做固定孔位反而会限制安装的灵活性，而且在165毫米的小尺寸上开安装孔，很容易在打孔的时候震裂表层玻璃，反而降低组件的结构强度。边框的倒角做的是小圆角处理，不是尖锐的直角，一方面是避免安装的时候割手，另一方面是直角边框在温差变化大的户外环境，边角位置的应力集中更容易出现边框变形，挤裂玻璃层。

实际选型的时候要注意，这类小尺寸太阳能板的输出功率受安装角度影响非常大，建模的时候可以搭配简易的角度调节支架做装配验证，保证组件安装之后能正对当地的最佳光照角度，最大化发电效率。另外组件的出线位置是在背面的侧边，做了防水接头的预留，出线长度可以根据实际安装需求调整，建模的时候要把出线位置的应力释放槽做出来，避免长期拉扯导线导致接线位置松脱断电。

从结构设计的合理性来看，这款组件的整体重量控制得比较轻，单手持握就能完成安装，不需要额外的吊装设备，非常适合零散分布的小型户外供电点位使用，比如山区的森林防火监测节点、城市里的户外环境监测传感器、小区里的草坪步道灯，用这款尺寸的电池板搭配小容量储能电池，就能完全满足设备的日常供电需求，不需要布设市电线路，大幅降低项目的施工成本。另外这款组件的层压结构做了抗风载的验证，在常规的户外安装高度下，能抵御常见的大风天气，不会因为风压出现组件变形碎裂的问题，边框的材质用的是常规的阳极氧化铝型材，重量轻而且耐候性好，长期在户外使用不会出现锈蚀的问题，使用寿命能匹配常规户外电子设备的更新周期。
