骑行专用腕带式GPS导航设备结构设计

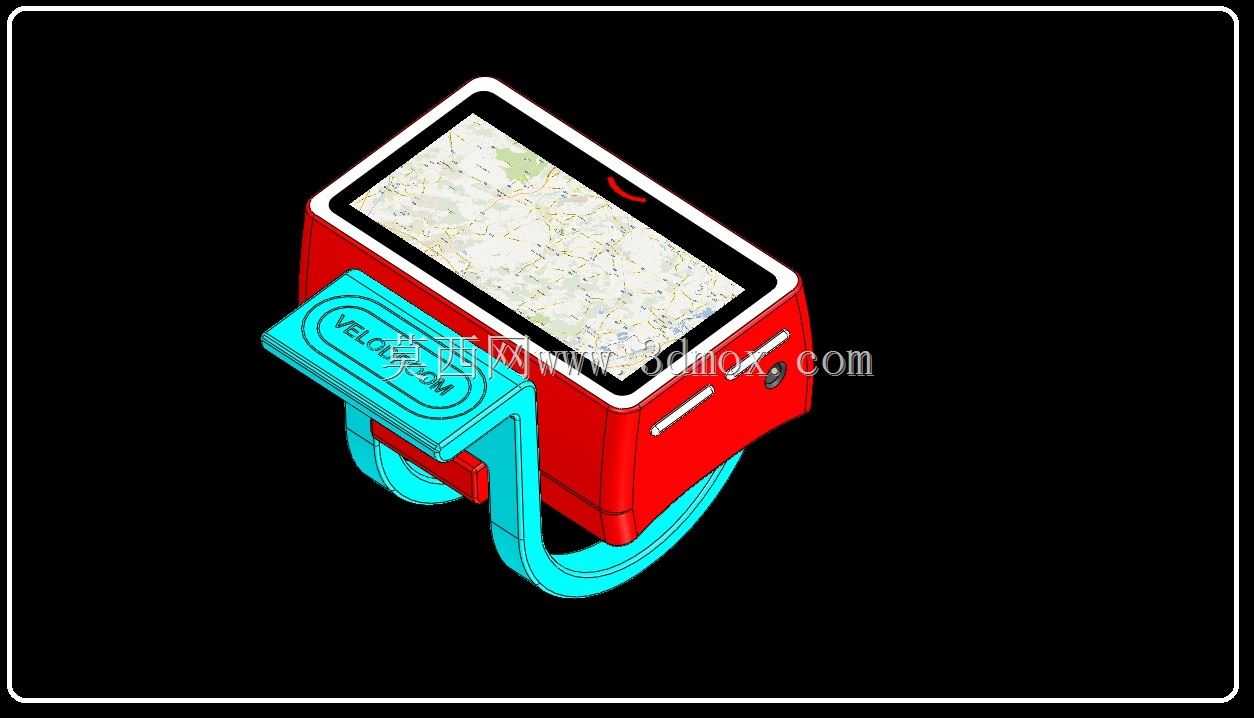

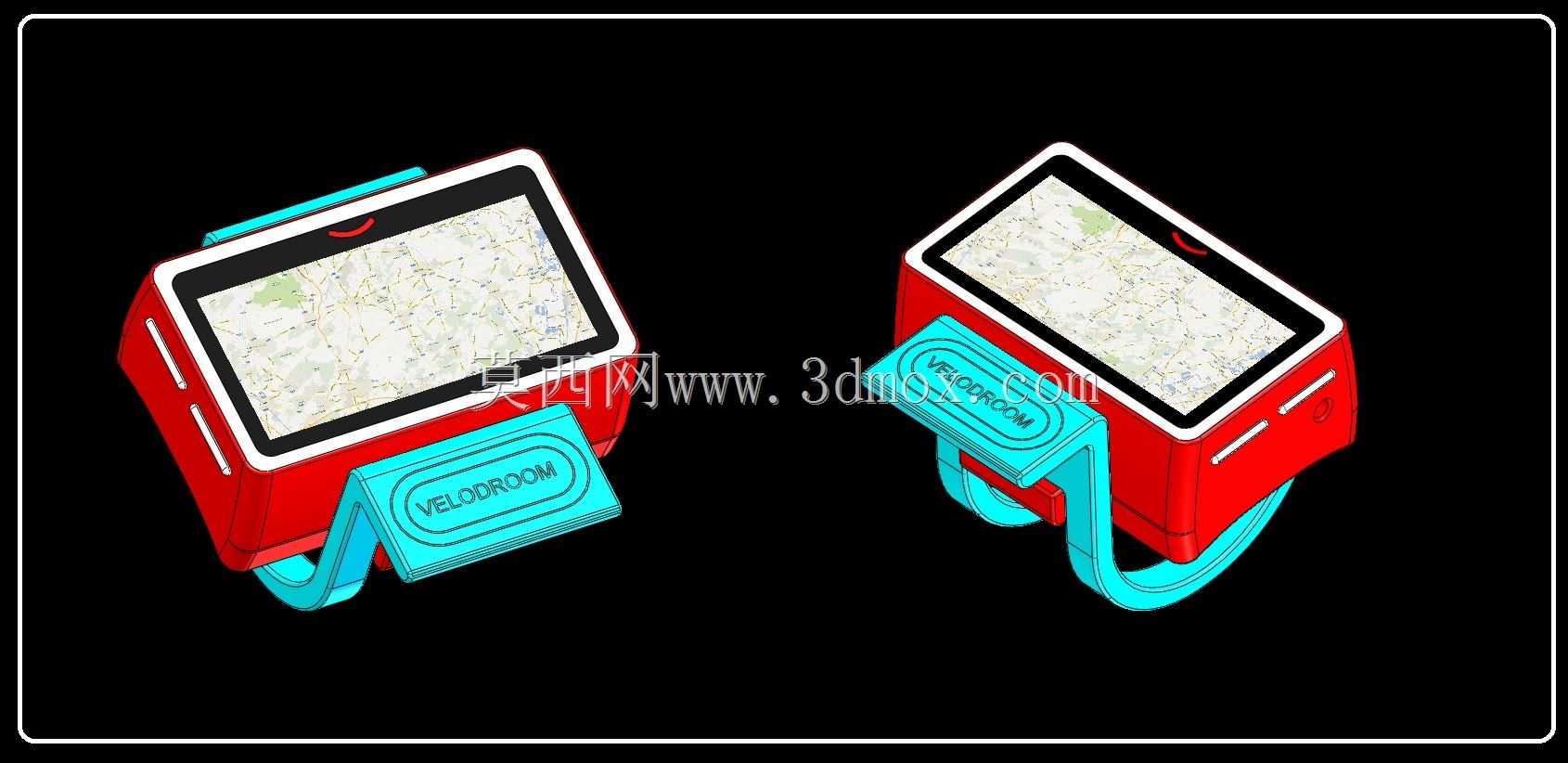

这款腕带式骑行GPS导航设备，主要面向公路自行车、场地自行车骑行场景设计，解决骑行过程中查看导航信息不便的痛点，替代传统需要安装在车把上的导航支架，避免车把空间被过多占用，同时降低骑行中低头看导航带来的安全隐患。设备整体采用分体式结构设计，上部为导航显示主机，下部为可弯折的弹性固定腕带，主机部分采用方正带圆角的外壳造型，正面嵌入大尺寸触控显示屏，屏幕边缘做了凸起的防护边框，能够在骑行发生磕碰时避免屏幕直接受冲击，屏幕上方预留了光线感应开孔，可根据环境光线自动调节屏幕亮度，适配晴天强光、夜间弱光等不同骑行环境下的显示需求。主机外壳侧面设置了三个物理按键，分别对应电源开关、导航缩放、路线切换功能，按键采用凸起的防滑纹理设计，骑行者佩戴骑行手套时也能准确按压操作，不会出现误触情况。主机背部设计有快拆卡扣结构，可与下部的固定腕带快速分离，方便用户单独取下主机进行路线设置、数据导出或者充电操作，卡扣采用过盈配合的卡接结构，骑行过程中经过颠簸路面也不会出现松脱掉落的情况。下部的固定腕带采用软质弹性工程塑料材质，可根据自行车车把的直径进行自适应弯折贴合，适配直径22mm到35mm范围的常规自行车车把，腕带内侧设计有横向的防滑凸条，安装后与车把表面紧密贴合，即使在高速骑行、路面剧烈颠簸的情况下，设备也不会出现转动或者移位，保证屏幕始终朝向骑行者的视线方向。腕带表面压印了品牌标识区域，同时做了加厚的加强筋设计，在反复弯折拆装的使用场景下，不会出现材料疲劳断裂的问题。设备的电路模块全部集成在上部主机内部，GPS天线布置在主机顶部位置，避开腕带和车把的金属部件对信号的遮挡，保证卫星信号接收的稳定性，内置电池仓可容纳大容量锂聚合物电池，满足长距离骑行的续航需求。主机外壳的边角全部做了R3以上的圆角过渡，没有尖锐的棱角，一方面降低骑行中磕碰对骑行者造成伤害的风险，另一方面也能减少骑行过程中的风阻，符合骑行装备的空气动力学设计要求。从安装边界来看，设备安装后整体突出车把表面的高度不超过45mm，宽度不超过70mm，不会与车把上安装的刹车手柄、变速指拨、车灯等其他配件产生位置干涉，安装时不需要额外调整现有配件的位置，直接卡接在车把空余位置即可完成固定，不需要额外的螺丝或者绑带配件，拆装过程可在十秒内完成，方便用户在不同车辆之间快速转移使用。设备的显示界面专门针对骑行场景做了优化，放大了路线转向提示图标和距离数字，骑行过程中用余光即可快速识别导航信息，不需要将视线完全从路面移开，大幅提升骑行导航的安全性。外壳材质选用耐候性工程塑料，可在-10℃到60℃的环境温度下正常使用，适应不同季节、不同地域的骑行环境，表面做了哑光磨砂处理，避免阳光直射时产生反光干扰视线，同时具备一定的防泼溅能力，小雨天气骑行时不需要额外做防水防护，雨水不会从按键缝隙、屏幕边框位置渗入设备内部造成电路损坏。在结构设计过程中，充分考虑了骑行场景下的振动工况，主机内部的电路板、电池等部件都设置了缓冲泡棉衬垫，持续振动环境下不会出现部件松脱、接触不良的问题，屏幕与边框之间填充了密封胶条，同时具备防尘能力，骑行过程中路面扬起的灰尘不会进入设备内部，延长设备的使用寿命。
