手动杠杆式小型压力机结构设计

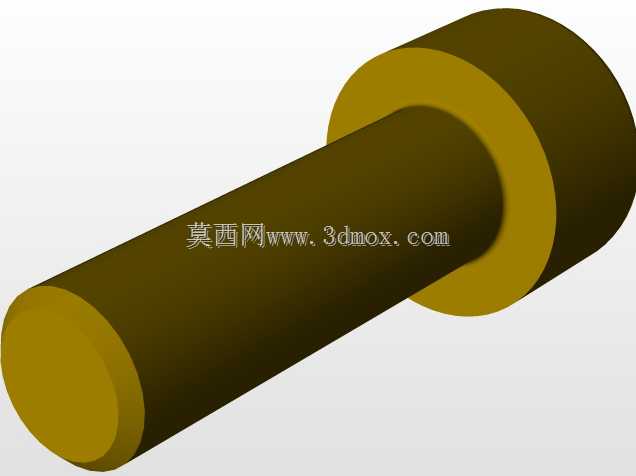

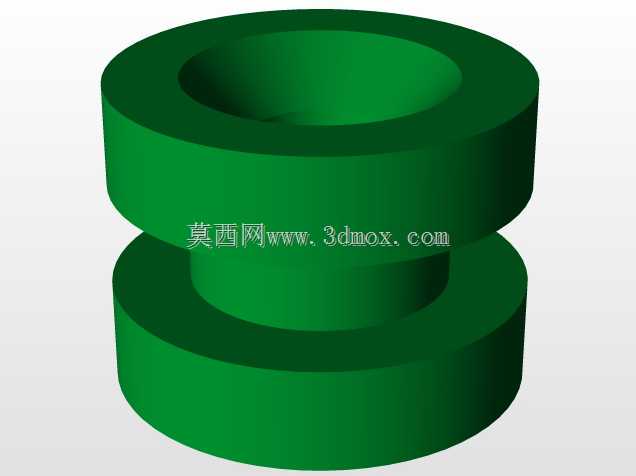

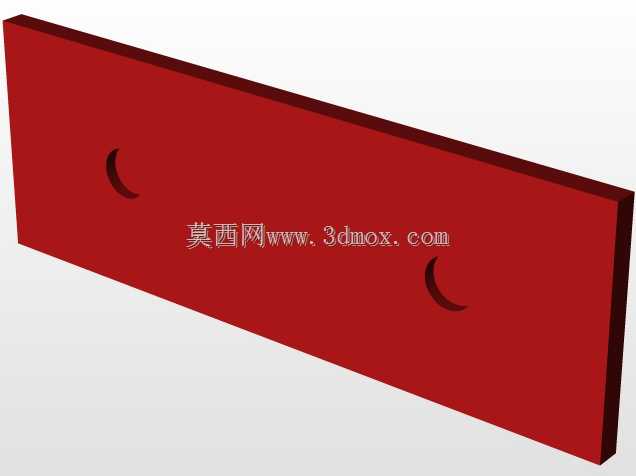

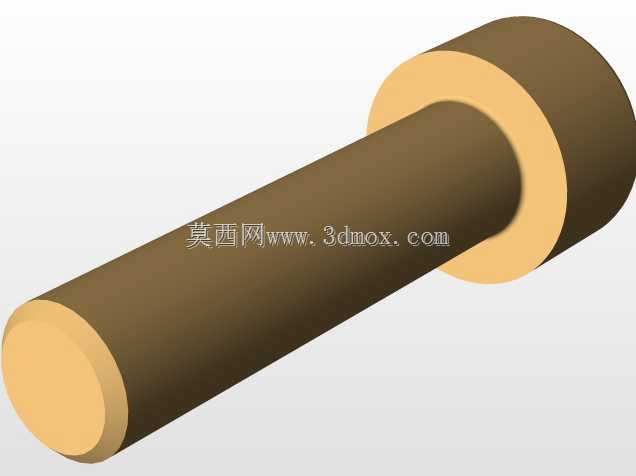

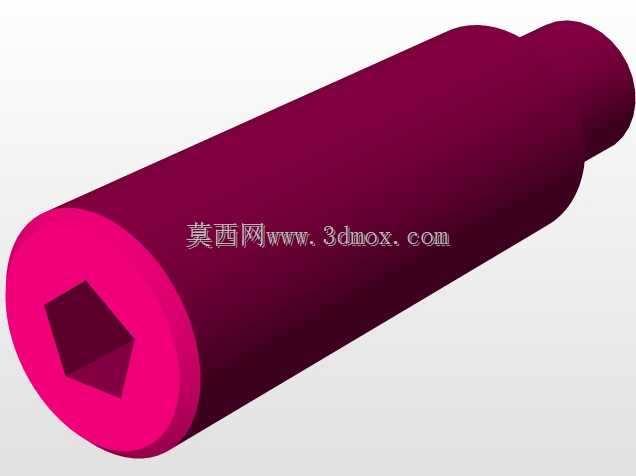

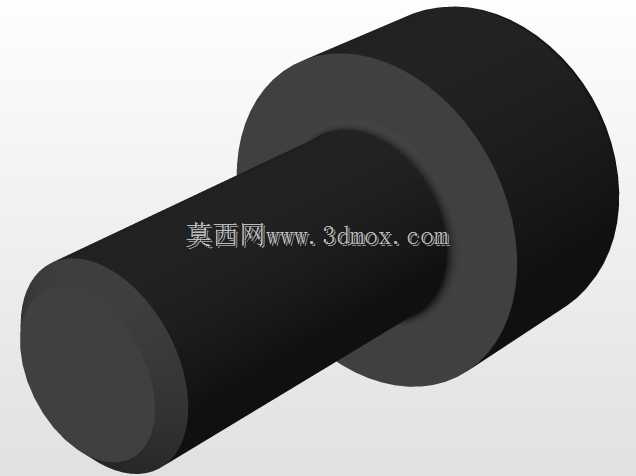

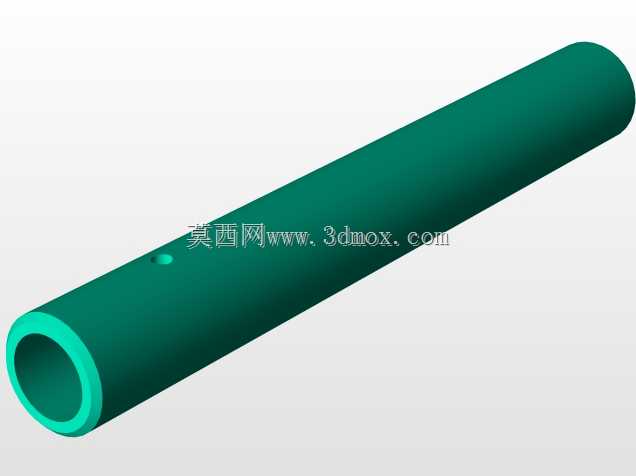

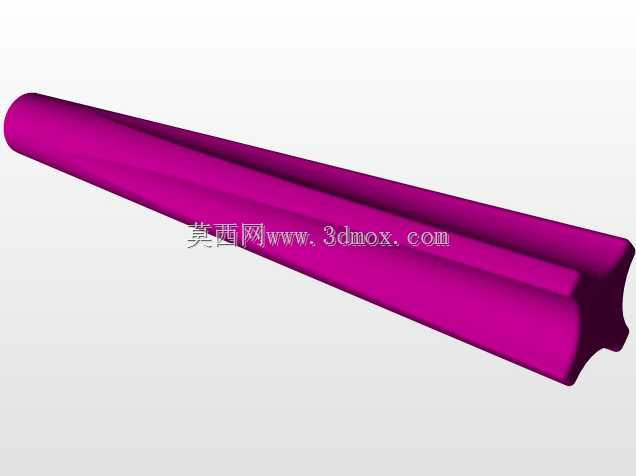

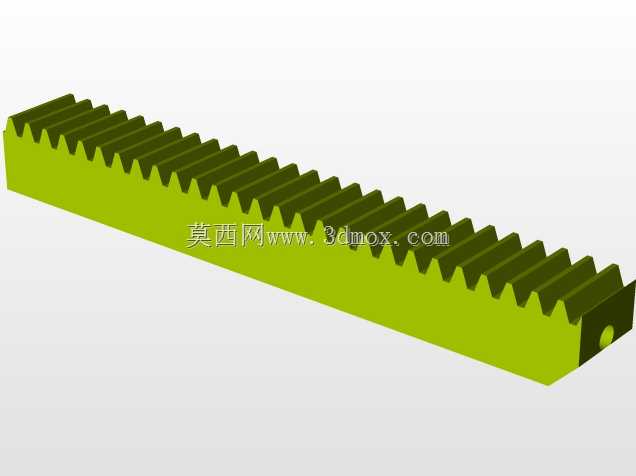

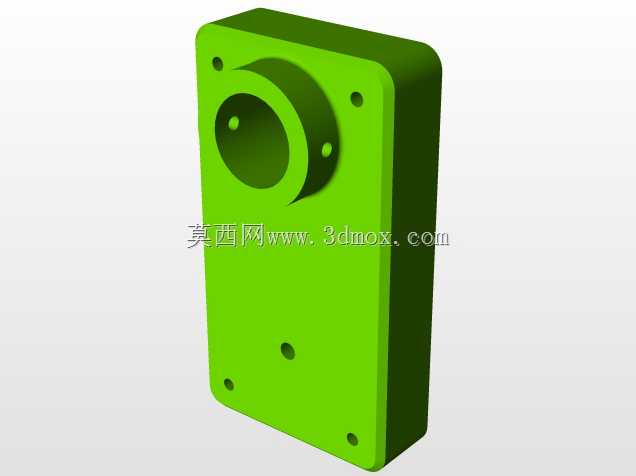

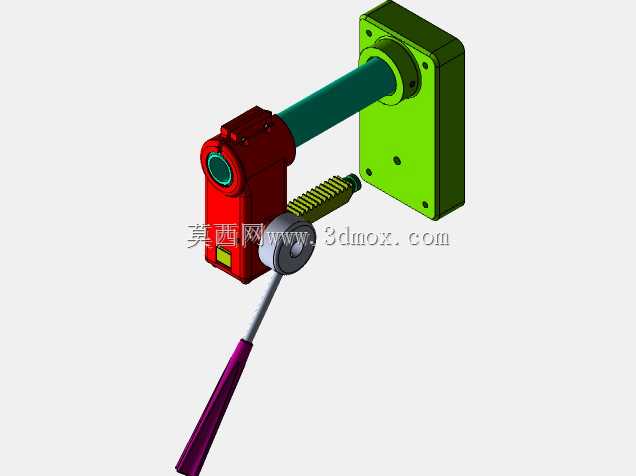

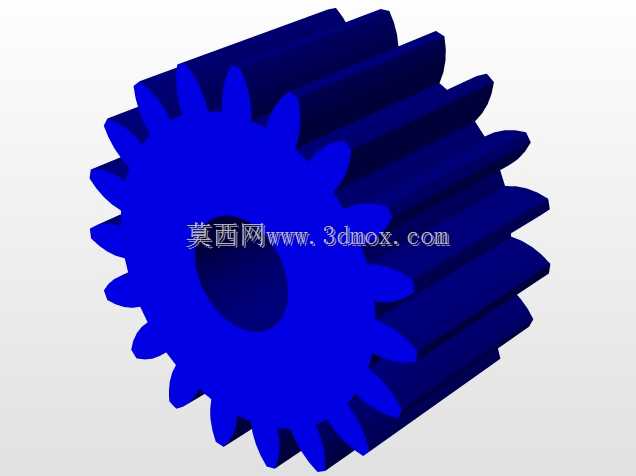

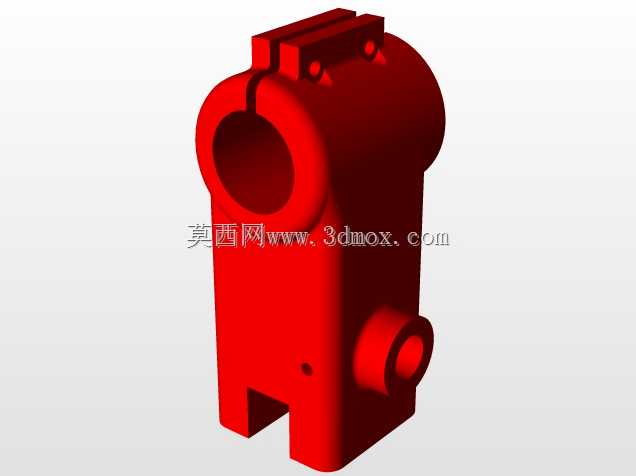

在小型零部件装配、五金件压合、试样压制这类小吨位施压作业场景里，手动压力机一直是工位上不可替代的工装设备，不需要外接动力源，靠人力操作就能完成小载荷的压装、校直、铆接工序，特别适合维修工位、小批量加工车间、实验室试样制备这类没有集中动力配套、作业频次不高的场景。这套手动压力机采用杠杆-齿轮复合增力结构，操作端的长手柄通过杠杆比放大人手施加的作用力，再通过齿轮齿条副将摆动力转化为压头的直线往复施压动作，相比纯螺杆式手动压机，操作行程更大，回程速度更快，不需要反复旋拧手柄就能完成单次压合作业，作业效率有明显提升。从结构布局来看，设备采用壁挂式安装设计，后侧的方形安装座预留了四个沉头安装孔，可以直接通过螺栓固定在工位机架、墙面支架或者工作台侧面，不需要占用工作台的台面操作空间，对于工位面积紧张的维修、装配场景来说适配性很强。安装座内部集成了齿轮齿条的导向与支撑结构，横向伸出的导向套为压杆提供全程径向支撑，避免压杆在施压过程中出现偏摆，保证压头的施压方向始终垂直于工作面，压装过程中不会因为侧向力导致工件压偏、压头崩损的问题。操作侧的红色壳体内部容纳了杠杆与齿轮的连接转轴、复位弹性件，压下手柄时齿轮带动齿条压杆向前伸出完成施压动作，松开手柄后内部的复位弹簧会带动压杆自动回程，不需要手动扳动手柄复位，操作连贯性更好。手柄末端套有防滑绝缘握套，长时间操作也不容易磨手，握套的长度适配手掌握持范围，施力时可以更好地发力，降低操作疲劳感。压杆的前端可以根据不同作业需求更换压头，比如平压头用于工件压装、尖压头用于冲孔、V型压头用于轴类零件校直，设备本身的连接接口采用标准圆柱定位加锁紧螺钉的固定方式，更换压头不需要复杂工具，松开锁紧螺钉就能完成替换，适配不同的作业需求。从安装边界来看，安装座的方形轮廓尺寸控制在紧凑范围内，横向伸出的导向套长度根据常用压装行程设计，不会因为伸出过长导致支撑刚性不足，手柄的摆动半径经过优化，操作时不会和周边的工位器具、工件产生干涉，站在工位前单手就能完成全部操作，不需要额外的辅助站位。在功能设计上，这套设备没有复杂的电控、液压元件，全部采用纯机械结构，日常维护只需要定期在齿轮啮合面、导向套内壁涂抹润滑脂就能保证长期顺畅运行，不存在漏油、电路故障这类问题，在没有电源、气源的野外维修、临时作业场景也能正常使用。相比大型电动、液压压力机，这种小型手动压机的施压行程可控，操作人员可以通过手柄的下压幅度精准控制压头的进给量，对于过盈量较小的精密零件压装，比如小型轴承压入轴承座、销钉压入工件孔位这类作业，不会因为压力过大导致工件压裂、变形，操作的手感反馈直接，操作人员可以实时感知压装过程中的阻力变化，及时调整施力大小，特别适合对压装精度要求较高、压装力不大的精密小件装配场景。结构设计上所有的受力部件都经过刚性校核，安装座采用整体式块状结构，受力时不会出现明显变形，齿轮齿条采用啮合间隙优化设计，反向空行程很小，压头进给的动作响应直接，不会出现手柄扳动一段距离压头才开始动作的虚位问题，操作手感紧实不松散。
