金属板冲压成型工装模具结构设计

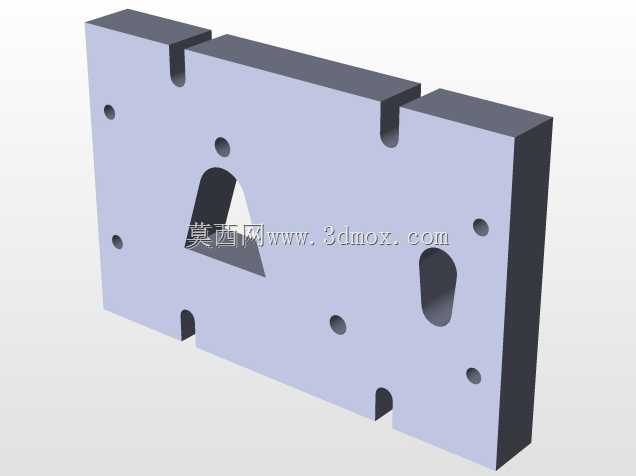

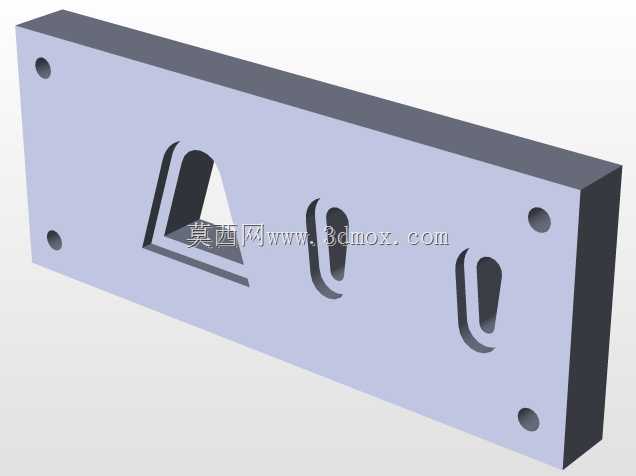

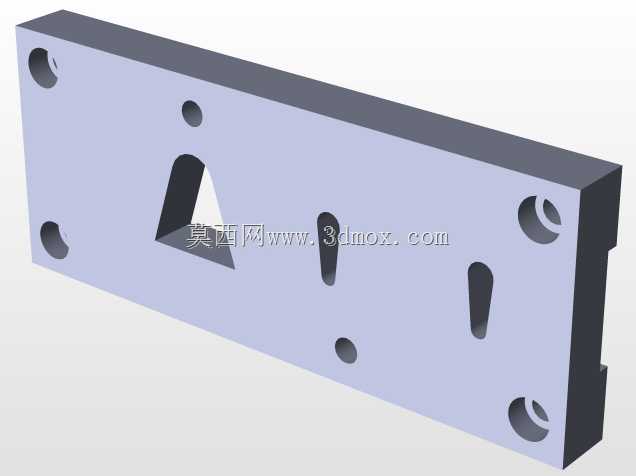

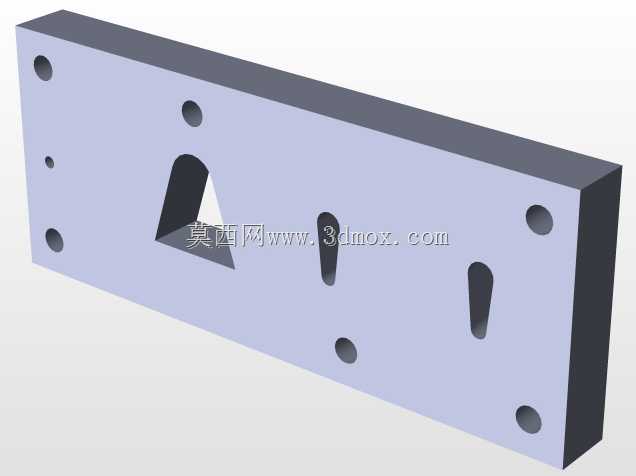

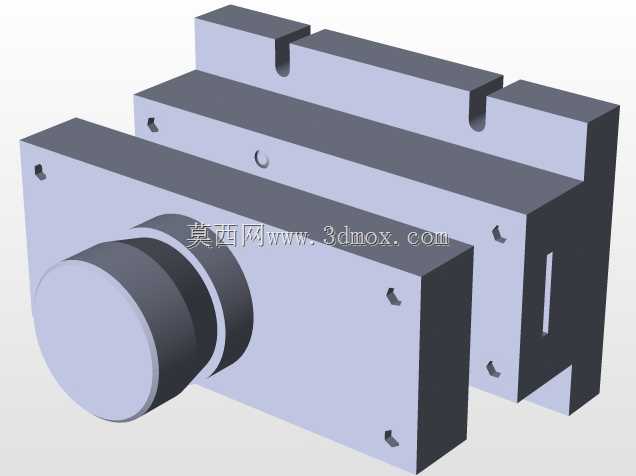

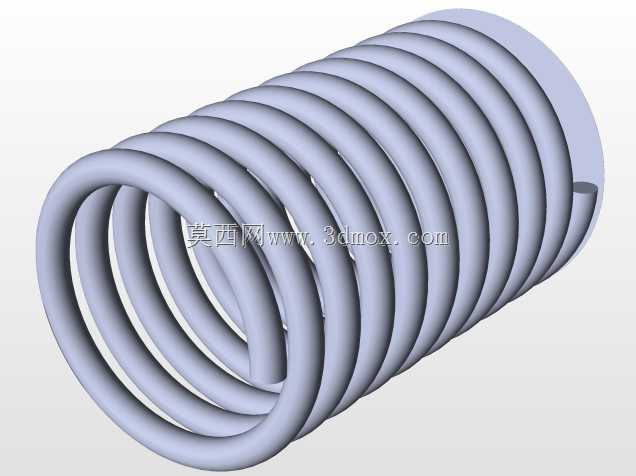

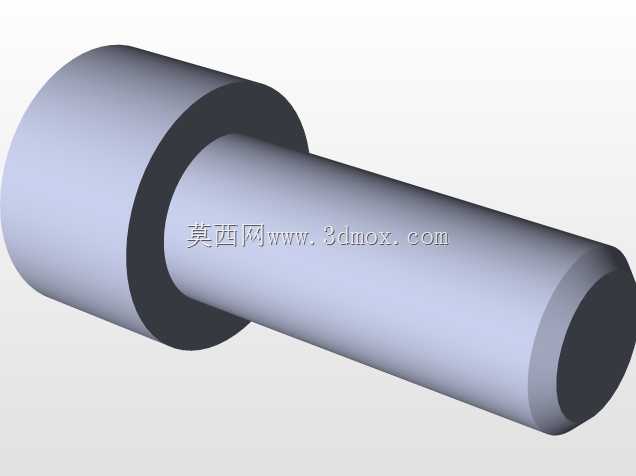

这套金属板成型工装主要面向薄板类五金零件的批量冲压加工场景，在日常的钣金加工、五金零部件量产环节中，这类模具承担着板料定位、成型、出料的核心功能，区别于常规单工序冲模，该结构将多组成型工位集成在模架本体上，能够在单次冲床行程内完成板料的多道成型工序，有效减少工序间的工件转运与定位误差，适配中小尺寸金属板件的连续冲压作业需求。从实际生产用途来看，该模具针对的是带局部凸起、侧边卡槽结构的金属板件加工，常见于电子设备金属外壳、小型五金结构件、家电内部金属支撑件的生产环节，模体上的多组定位槽对应不同工位的板料定位基准，前端的圆柱导向结构与冲床滑块的导向套配合，保证合模过程中上下模的同轴度，避免合模错位导致的零件成型缺陷或者模仁磕碰损坏。设计过程中优先考虑了模架的刚性需求，整体采用叠层式模座结构，模座上的沉头安装孔用于固定成型镶块，镶块采用可拆卸式设计，当局部成型位置出现磨损或者需要适配小尺寸改型的零件时，仅需更换对应镶块即可，无需重新制作整套模架，大幅降低后期的模具维护成本。模体侧面的长条形通槽为废料排出通道，冲压过程中产生的边角废料可以顺着槽体直接滑落到冲床下方的废料收集槽，避免废料堆积在模腔内部影响合模精度，甚至压伤模仁表面。模座上分布的多组内六角安装孔位，按照等间距排布，既保证模座与冲床工作台、滑块的连接强度，也适配不同吨位的小型冲床安装孔距，安装边界上模座总宽度适配常规25吨到63吨冲床的工作台面尺寸，模体总高度在冲床的闭合行程范围内，无需额外调整冲床的连杆行程即可直接安装使用。导向结构采用的是嵌入式导套配合，前端的圆柱导向段长度大于合模行程，保证合模过程中导柱先进入导套完成定位，之后成型镶块再接触板料，从根源上避免合模错位的问题。模体上的多组缺口结构对应板件成型后的让位空间，当板料完成局部凸起成型后，对应位置的模座预留足够的避让空间，避免成型后的零件特征与模座发生干涉，同时也方便成型后的工件从模腔内取出，减少取件时间提升生产节拍。在成型受力的设计上，模座的受力筋位置对应冲压力的传递路径，将冲床的压力均匀分散到整个模座平面，避免局部应力集中导致模座变形，长期使用下也能保持模架的精度稳定性。针对薄板冲压的常见问题，该结构在定位位置设计了微小的定位凸台，板料放置时可以直接靠在凸台上完成定位，操作人员无需反复调整板料位置，降低上下料的操作难度，同时定位凸台的高度低于板料厚度，不会在板料表面留下压痕，保证成型后零件的表面质量。整套模具的结构没有采用复杂的非标零件，大部分结构件都可以通过常规的铣削、磨削加工完成，加工难度低，制作周期短，适合中小五金加工厂的快速开模需求，在小批量零件生产时也能快速完成模具的装配与调试，缩短产品的上市周期。
