工业级气动夹紧定位工装结构设计

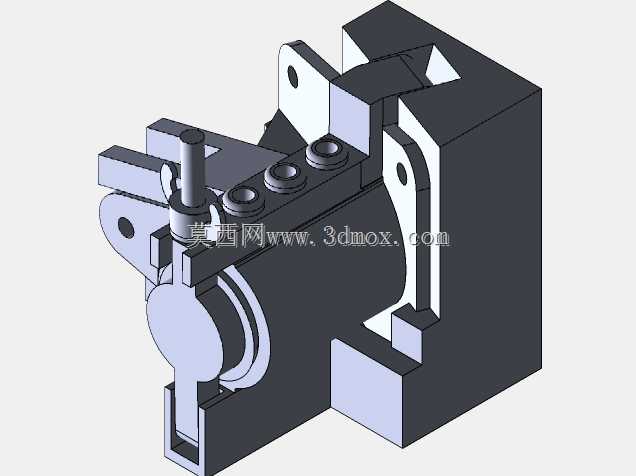

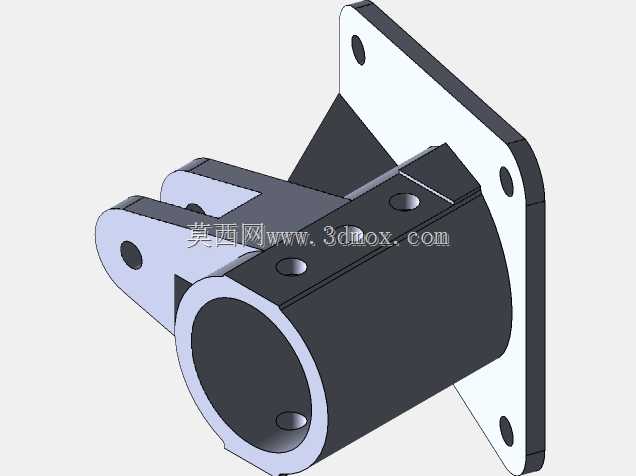

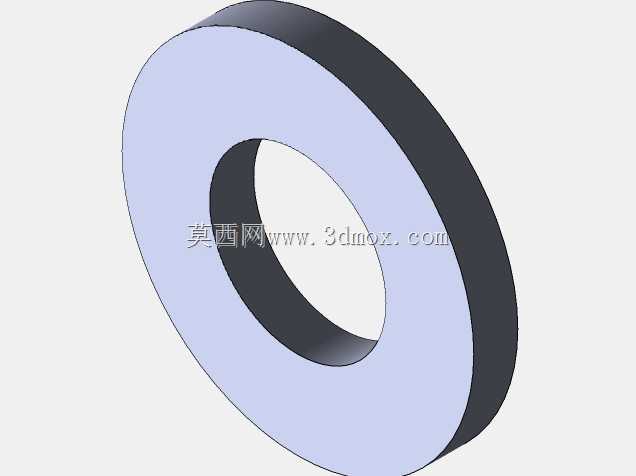

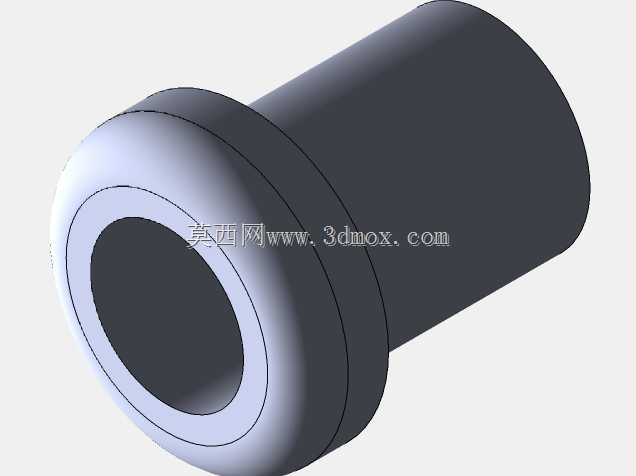

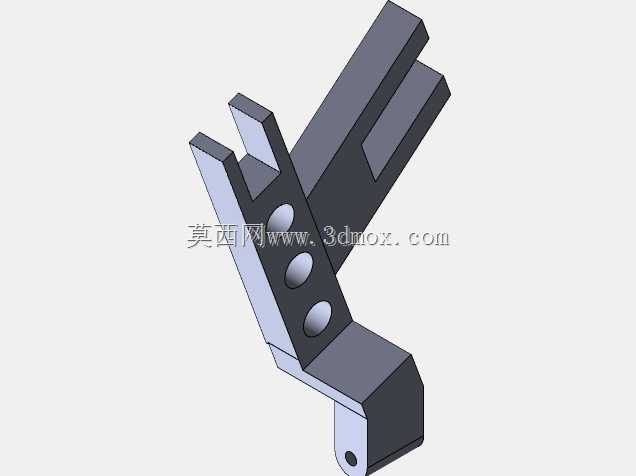

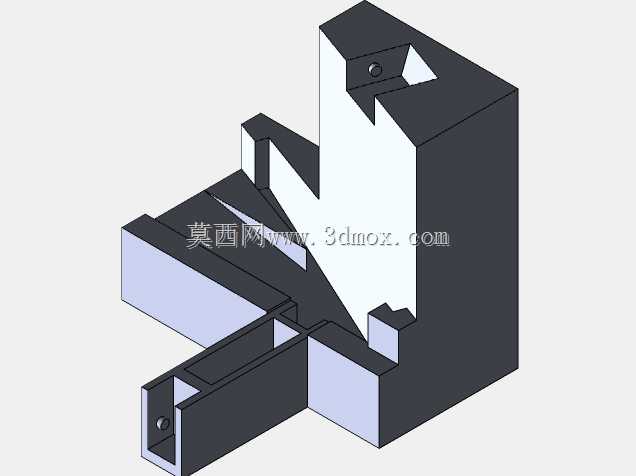

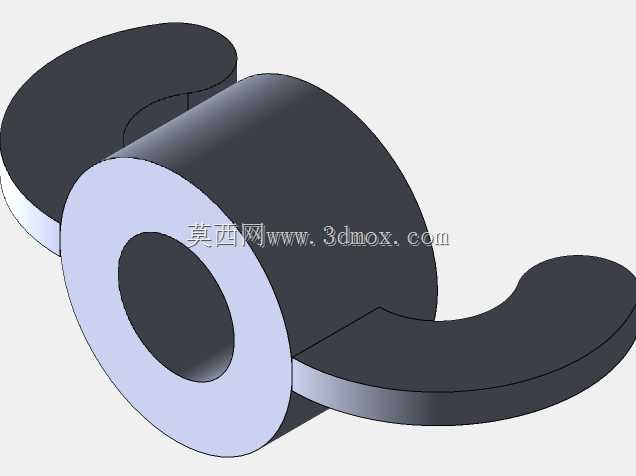

这套夹紧定位工装的设计初衷，是解决离散制造产线中多品种小批量零件的快速装夹痛点，常见于机加工序的上下料工位、装配线的工件固定工位，以及检测工位的基准定位环节，适配厚度在12-45mm区间的板类、带凸缘结构类零件的装夹需求，能在0.8MPa常规工厂气源压力下实现稳定夹持，避免加工或装配过程中工件出现窜动、偏移问题。从结构布局来看，整套工装采用侧装式安装基准，安装面预留了四个M8螺栓过孔，孔位遵循120mm*80mm的标准安装间距，可直接固定在标准T型槽工作台或者定制化工装基板上，整体外轮廓尺寸控制在165mm*120mm*110mm范围内，不会占用过多工位空间，相邻工位排布时最小间距可压缩至200mm，适配紧凑型产线的布局需求。核心夹紧单元采用杠杆式力放大结构，气源驱动的活塞行程设定为15mm，空行程阶段夹爪可快速张开至35mm开口度，方便操作人员或者机械手取放工件，接触工件后杠杆结构将气缸输出力放大2.7倍，在接触端产生不低于1200N的夹紧力，足以覆盖铣削轻加工、螺钉装配、尺寸检测等场景的装夹力需求，夹头接触位置镶嵌了聚氨酯缓冲垫，既可以避免硬质夹头刮伤工件表面，也能在夹紧瞬间吸收冲击，减少工件定位基准的微小位移。定位侧设计了两个固定式圆柱定位销和一个侧向可调挡块，两个圆柱销的位置公差控制在±0.02mm以内，作为工件的主定位基准限制X、Y方向的移动自由度和绕Z轴的转动自由度，可调挡块可根据工件的实际尺寸公差在0-8mm范围内微调，补偿工件毛坯的尺寸误差，保证每次装夹后工件的位置重复精度控制在0.03mm以内，满足多数精密加工和装配的精度要求。气路接口设置在工装的后侧方，采用标准G1/8快插接口，可直接对接工厂常规的气动管路，内部气路做了集成化设计，没有外露的气管走线，避免产线作业过程中管路被工件、工具剐蹭造成的漏气故障，同时在气路入口处内置了小型节流阀，可根据实际装夹需求调整夹爪的开合速度，避免开合速度过快造成的工件撞击或者速度过慢影响产线节拍。整套结构的受力部件均采用45号钢调质处理，关键铰接位置镶嵌了自润滑铜套，长时间往复动作下无需频繁加注润滑脂，维护周期可延长至6个月以上，非受力的护罩类零件采用6061铝合金阳极氧化处理，在降低整体重量的同时具备不错的防锈能力，适配车间多切削液、多粉尘的作业环境。在设计过程中特意做了防误操作结构，夹爪的张开位置设置了硬限位，避免活塞超行程脱出造成的工装损坏，同时夹紧状态下如果出现气压骤降的情况，内部的弹簧蓄能结构会提供持续的夹紧力，避免工件突然松脱造成的安全事故或者零件报废。从实际应用反馈来看，这套工装相比传统的手动螺旋夹紧工装，单工位装夹时间可从原来的15秒压缩至3秒以内，能大幅降低操作人员的劳动强度，尤其适配批量零件的连续加工作业，同时因为定位精度稳定，也能减少因为装夹偏差造成的零件尺寸超差问题。结构上做了模块化拆分，夹头、定位销、密封件等易损件都采用标准件设计，出现磨损后可快速更换，不需要整体拆解工装，大幅降低了产线的维护停机时间。
