电吉他单线圈拾音器结构设计

　　在电声乐器的结构设计领域，拾音器作为电吉他的核心信号转换部件，其结构精度直接决定了琴弦振动信号的拾取效率与输出音色的还原度，这款单线圈拾音器的结构设计完全围绕量产装配与实际演奏场景的需求展开。从实际应用场景来看，这类单线圈拾音器主要适配标准 Strat 型电吉他的琴颈、琴中位置安装，也可根据琴体开槽尺寸调整后用于定制款电吉他的改装场景，区别于双线圈拾音器的高输出特性，单线圈结构的拾音器高频响应通透，音色清亮通透，适合布鲁斯、放克、流行等多种音乐风格的演奏需求，是电吉他配件领域应用范围极广的一类零部件。

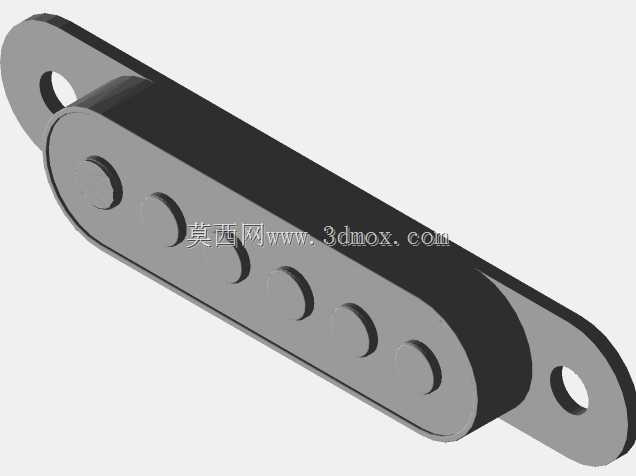

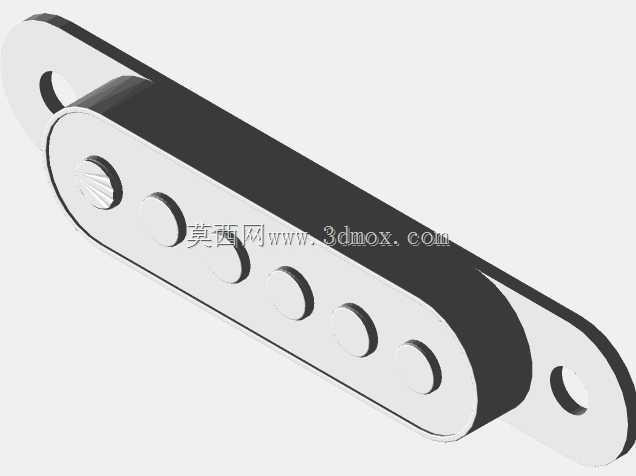

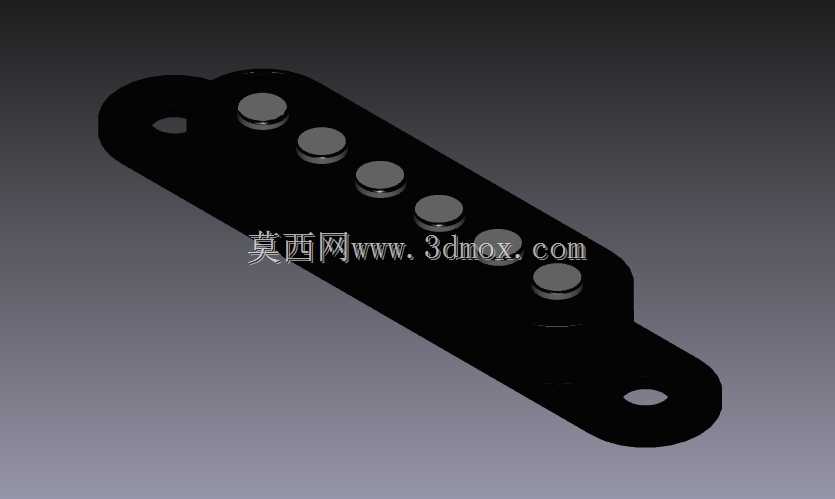

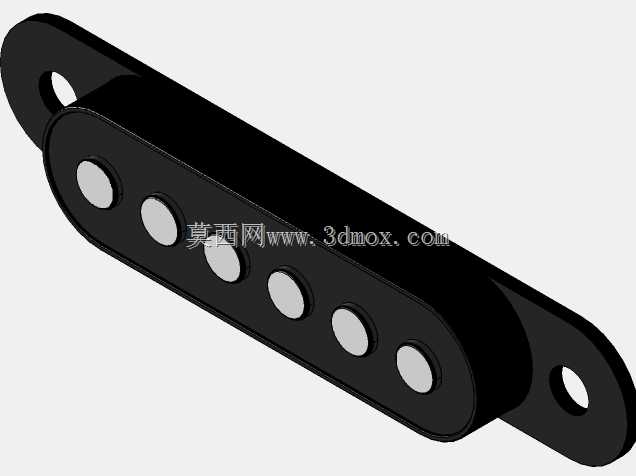

　　从产品功能特性来看，这款拾音器的主体采用一体化黑色注塑骨架作为承载结构，骨架上均匀排布六个磁柱安装位，对应电吉他的六根琴弦位置，每个磁柱的高度可根据琴弦的弦距做细微调整，保证每根琴弦的振动信号拾取灵敏度保持一致，避免出现某一弦音量过大或过小的失衡问题。骨架两端延伸出带安装孔的固定耳，安装孔的位置完全匹配标准单线圈拾音器的安装孔距，不需要对琴体做额外的开槽或打孔处理，就能直接替换同规格的原厂拾音器，大幅降低改装与装配的操作门槛。磁柱采用柱状永磁体设计，能够精准捕捉琴弦振动时切割磁感线产生的微弱电信号，再通过骨架内部缠绕的线圈将信号传导至输出端，整个信号转换过程的损耗被控制在极低水平，保证输出信号的动态范围足够支撑后续效果器与音箱的音色处理。

　　在设计思路层面，这款拾音器的结构完全遵循标准化、易装配的工程逻辑，首先确定的是六磁柱的中心距参数，完全匹配标准电吉他的六弦弦距，从最细的一弦到最粗的六弦，每个磁柱的中心与对应琴弦的中心偏差控制在0.2mm以内，避免出现磁柱偏位导致的信号拾取偏移问题。骨架的外形轮廓做了圆角过渡处理，既避免安装时尖锐边角刮伤琴体漆面，也能在注塑生产时减少应力集中的问题，提升零件的生产良率与结构强度。固定耳的厚度与骨架主体保持一致，安装孔采用沉孔设计，装配时固定螺丝可以完全沉入孔内，不会出现螺丝凸起刮伤琴弦或者影响护板安装的问题。骨架底部预留了线圈引线的出线槽，引线可以顺着出线槽延伸至琴体内部的电路仓，不会出现引线被骨架压住导致的信号断路或者装配干涉问题。

　　从外形尺寸与安装边界来看，这款拾音器的整体长度、宽度、高度完全符合行业通用的单线圈拾音器安装尺寸规范，主体长度适配标准单线圈拾音器的开槽长度，安装时可以直接嵌入琴体或者护板的预留开槽内，不需要额外修磨开槽边缘。固定耳的两个安装孔中心距与通用规格保持一致，配套的标准安装螺丝可以直接穿过孔位固定在琴体的预埋螺母或者护板上，安装完成后拾音器表面与护板表面的高度差控制在合理范围内，不会出现凸起硌手或者凹陷过深影响美观的问题。拾音器的整体高度预留了足够的调整空间，通过调整安装螺丝的拧入深度，可以改变拾音器与琴弦之间的距离，进而调整输出信号的强度，满足不同演奏者对输出音量与音色动态的个性化需求。在实际装配过程中，需要注意拾音器磁柱与琴弦的平行度，保证六根琴弦与对应磁柱的距离保持一致，避免出现弦间音量失衡的问题，同时要注意引线的走线位置，避开琴体内部的其他金属部件，防止出现信号干扰产生的杂音问题。
