1:8传动比齿轮箱三维结构设计

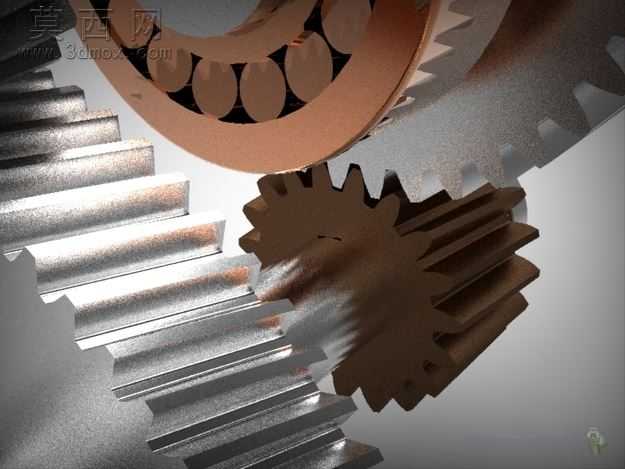

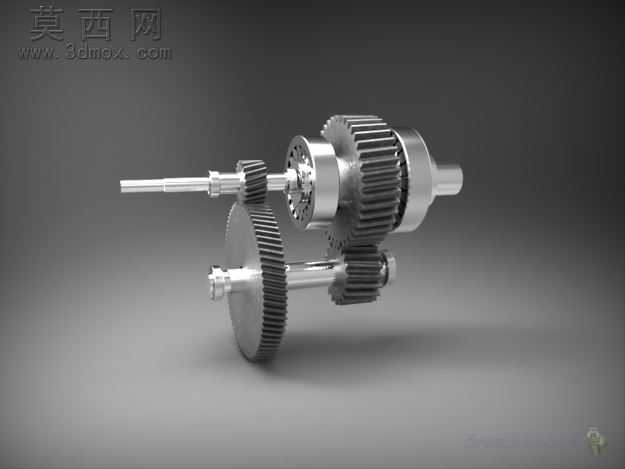

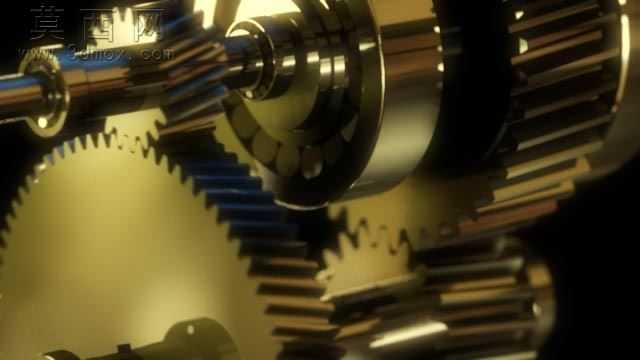

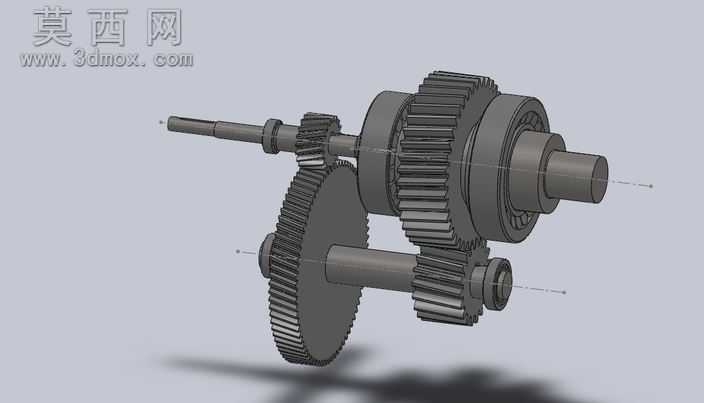

本齿轮箱模型围绕1:8固定传动比的动力传递需求开展设计，采用SolidWorks完成全参数化三维建模，建模过程中对每一个齿轮、传动轴、支撑结构都进行了精准的尺寸约束与配合定义，确保各部件装配关系完全符合机械传动的实际工况。模型渲染阶段采用金属哑光材质模拟真实齿轮箱的钢制构件质感，通过光影调整清晰展现齿轮啮合的齿形细节、轴段的阶梯结构以及各部件的装配层次，让整体结构直观可辨。结构设计上采用平行轴双轴布局，输入轴与输出轴平行排布，轴上搭配不同齿数的圆柱齿轮组，通过齿轮啮合的齿数差实现1:8的减速传动效果，每根轴的轴肩定位、齿轮的周向固定结构都做了完整还原，能够清晰看到动力从输入轴传入后，经过不同齿轮副的逐级传递，最终从输出轴输出大扭矩低转速动力的完整传动路径。设计过程中充分考虑了齿轮箱的传动合理性，齿轮的齿形参数匹配传动比要求，轴的支撑位置符合受力分布特点，各部件之间预留了合理的装配间隙，既保证传动过程中齿轮不会发生卡滞，也避免间隙过大导致传动精度下降。整个模型完整还原了定传动比齿轮箱的核心结构，没有冗余的装饰性部件，所有结构都服务于动力传递与变速的核心功能，能够清晰展现平行轴齿轮箱的工作原理与装配逻辑，可用于机械结构教学、传动方案参考以及相关设备的前期设计验证，帮助设计者快速理解定比齿轮箱的结构组成与传动实现方式。
