模数3传动比1.5配对锥齿轮组

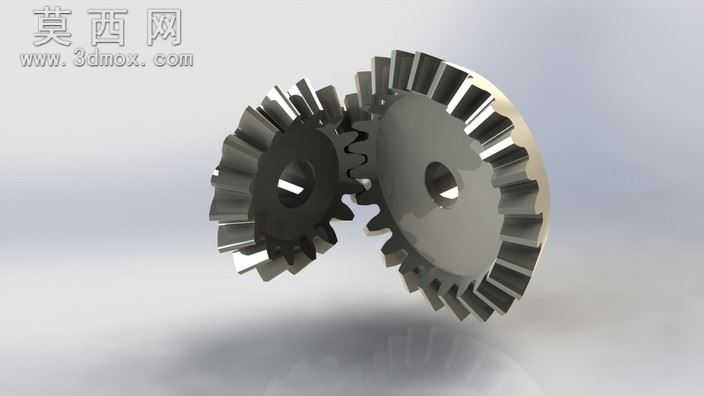

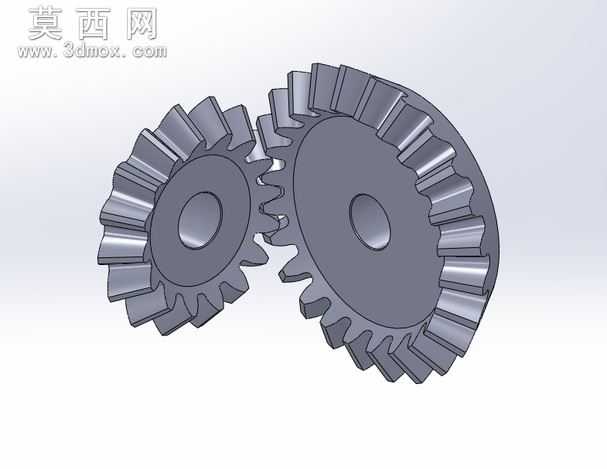

本模型为一对正交啮合的直齿锥齿轮组，建模过程严格遵循安德烈亚斯-贝克提出的锥齿轮正确啮合准则，还原了锥齿轮副的真实传动结构。建模时首先确定齿轮副的核心参数：两个齿轮齿数分别为24齿与16齿，模数为3，传动比为1.5，两轴交角为90度，按照1:5的比例完成整体结构缩放，适配轻量化展示与装配验证需求。建模阶段先绘制单个锥齿轮的背锥展开轮廓，通过渐开线方程生成精准的齿廓曲线，保证齿形的啮合精度，再通过旋转切除、阵列特征完成单个齿轮的齿部结构，对齿顶、齿根的过渡圆角做了优化处理，避免应力集中的结构缺陷，同时还原了齿轮中心的安装轴孔结构，可直接适配对应直径的传动轴装配。两个齿轮完成建模后，按照正交传动的装配关系完成配合约束，调整啮合间隙至合理范围，保证齿面接触区域符合设计要求，避免出现传动卡滞或侧隙过大的问题。渲染阶段为齿轮赋予金属材质，模拟合金钢经表面处理后的哑光金属质感，添加柔和的环境光影突出齿部的结构细节，清晰展现两个锥齿轮的啮合状态。该锥齿轮副可用于相交轴之间的运动与动力传递，广泛应用于差速器、机床传动箱、小型动力传输设备中，模型可用于机械原理教学演示、传动结构方案验证、装配干涉检查等场景，精准的齿形参数能够为后续的工程出图、加工仿真提供可靠的参考依据，帮助设计人员快速完成锥齿轮传动方案的评估与优化。
