南汽加速器用行星齿轮组三维设计

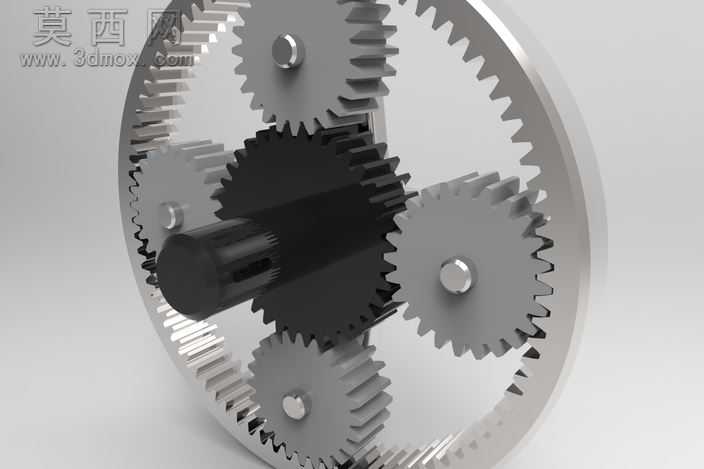

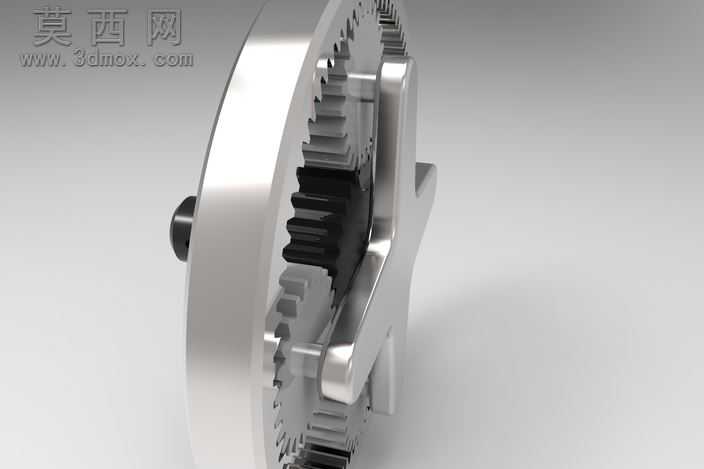

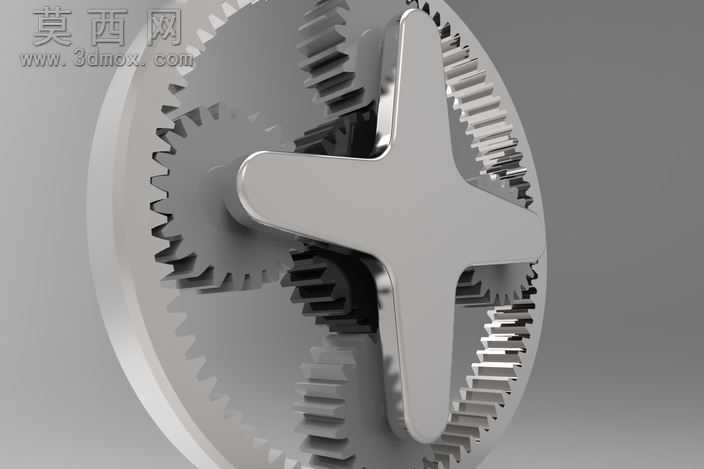

本作品为适配南汽加速器设计的行星齿轮组三维结构，整体采用同轴式行星传动布局，通过三维建模软件完成全参数化零件构建与整机装配，还原了行星齿轮机构紧凑、传动比大的核心特性。建模过程中，首先依据行星齿轮传动的啮合原理，完成太阳轮、行星轮、内齿圈三类核心齿轮零件的参数化绘制：对每个齿轮的齿廓曲线采用渐开线精准生成，严格控制模数、齿数、压力角等核心参数的匹配度，保证各齿轮啮合时齿侧间隙合理，避免传动卡滞或冲击问题。针对行星轮的安装结构，同步完成了行星架、支撑销轴、输入输出轴段的配套建模，行星架采用对称式多工位布局，均匀布置多颗行星轮，保证传动过程中载荷均匀分布，降低单颗齿轮的受力负载，提升机构整体承载能力。材质与渲染层面，对不同功能零件做了差异化材质区分：核心传动齿轮采用金属合金钢材质表现，还原金属零件的磨砂金属质感与机加工表面纹理，固定销轴、轴段部分做了金属光泽强化处理，内齿圈外圈做了哑光金属质感表现，通过光影渲染突出齿轮组的层叠结构与啮合细节，清晰展示各零件的装配位置与配合关系。结构设计上，该行星齿轮组充分利用行星传动的空间优势，将传统定轴齿轮的多级传动整合在同轴紧凑空间内，在实现大传动比减速输出的同时，大幅缩减传动机构的整体体积与重量，适配加速器对传动部件小体积、高扭矩输出的使用需求。建模过程中同步完成了装配干涉检查，验证了太阳轮与行星轮、行星轮与内齿圈的啮合间隙，以及行星轮随行星架公转时的运动轨迹合理性，确保机构运动过程中无零件碰撞问题。设计过程中剔除了非必要的冗余辅助文件，仅保留核心结构模型，后续可快速导出为通用三维格式，适配不同软件平台的二次修改、工程图导出或运动仿真需求，可作为加速器传动结构设计参考、行星齿轮教学演示案例，也可用于同类传动产品的方案验证与结构优化参考。
