梅花槽沉头自攻木螺钉结构设计

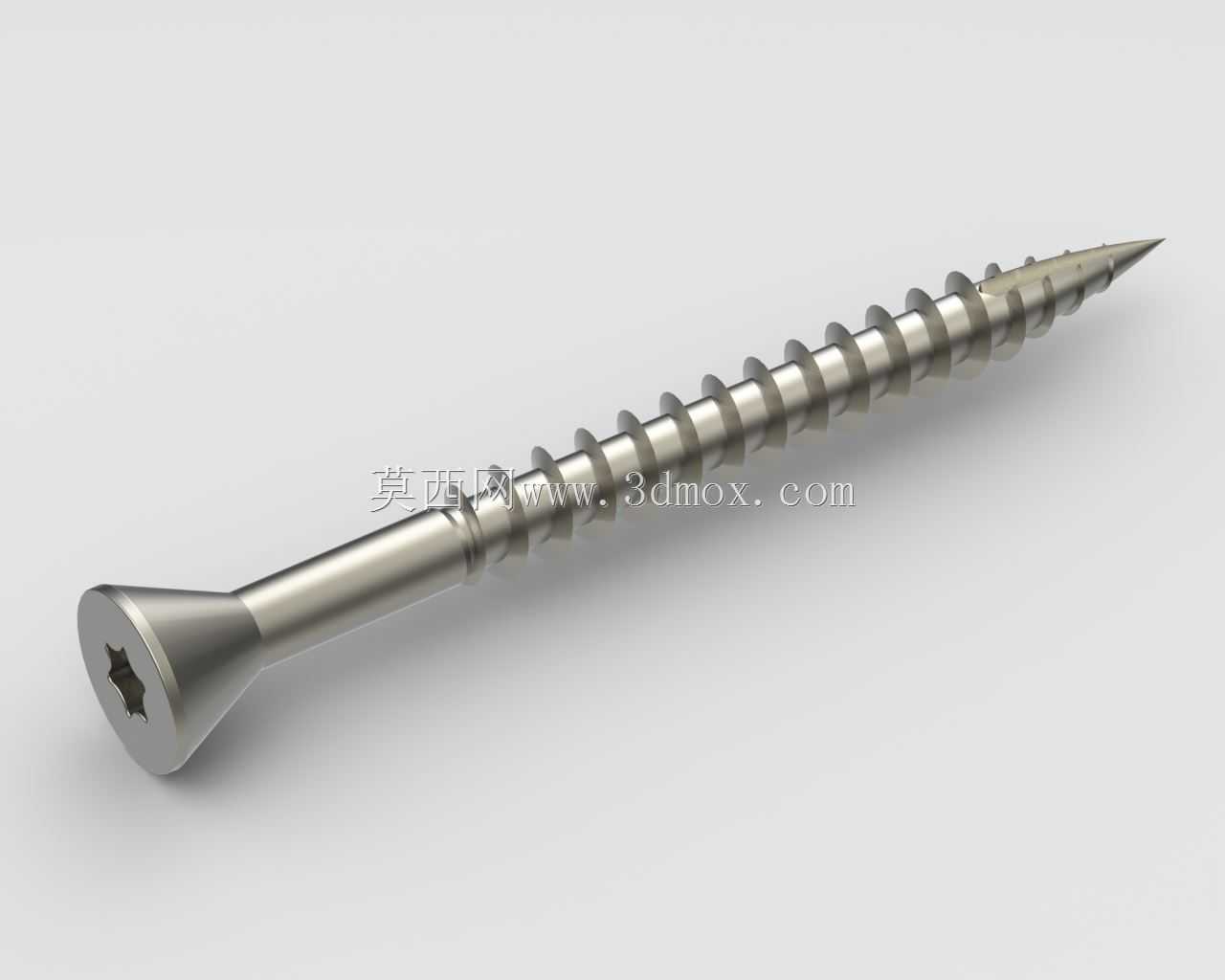

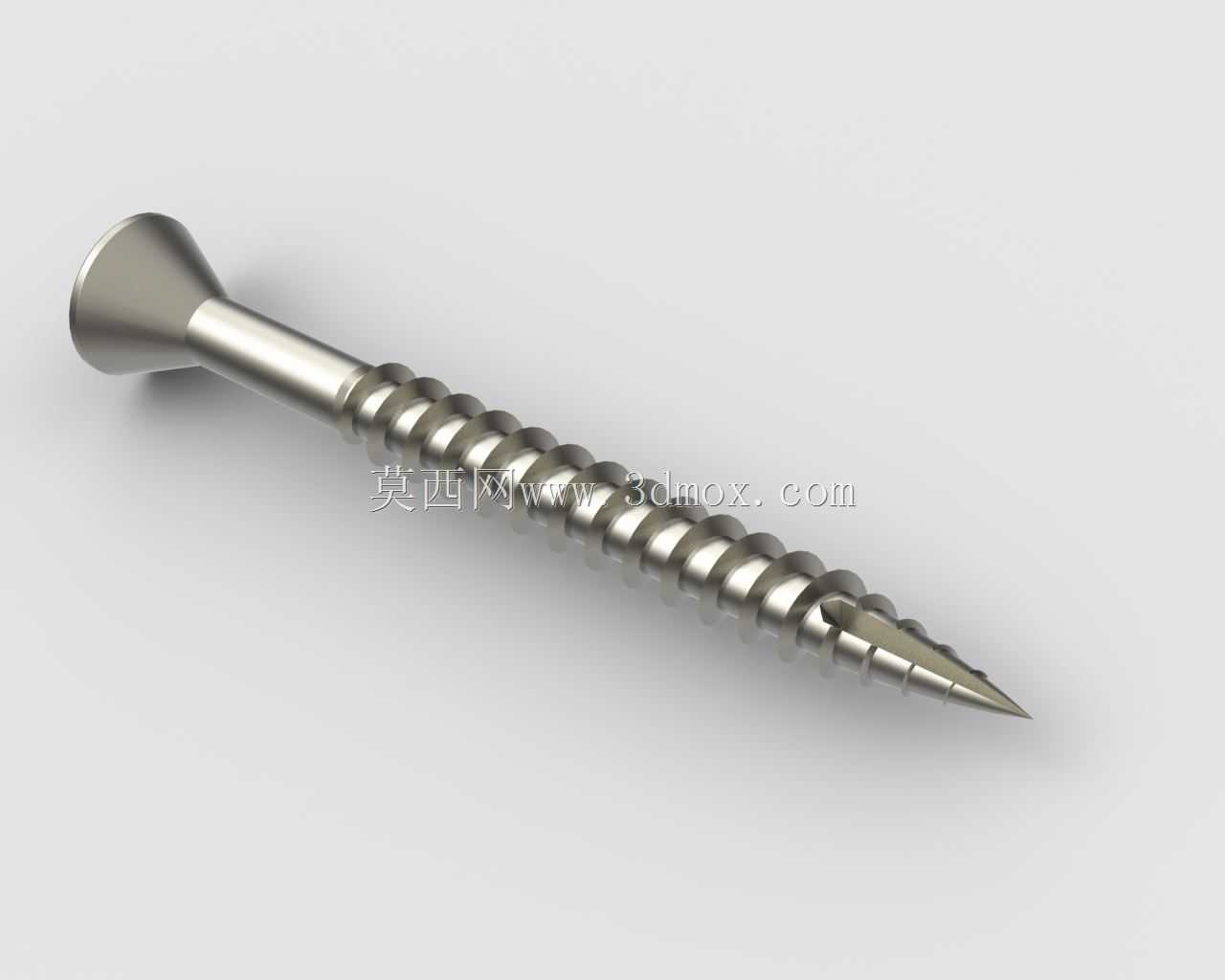

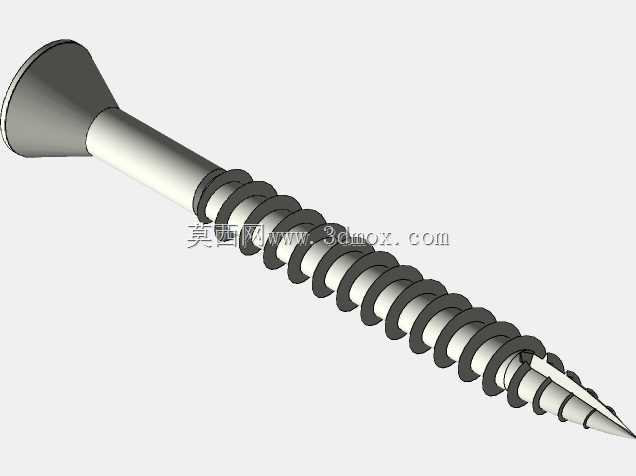

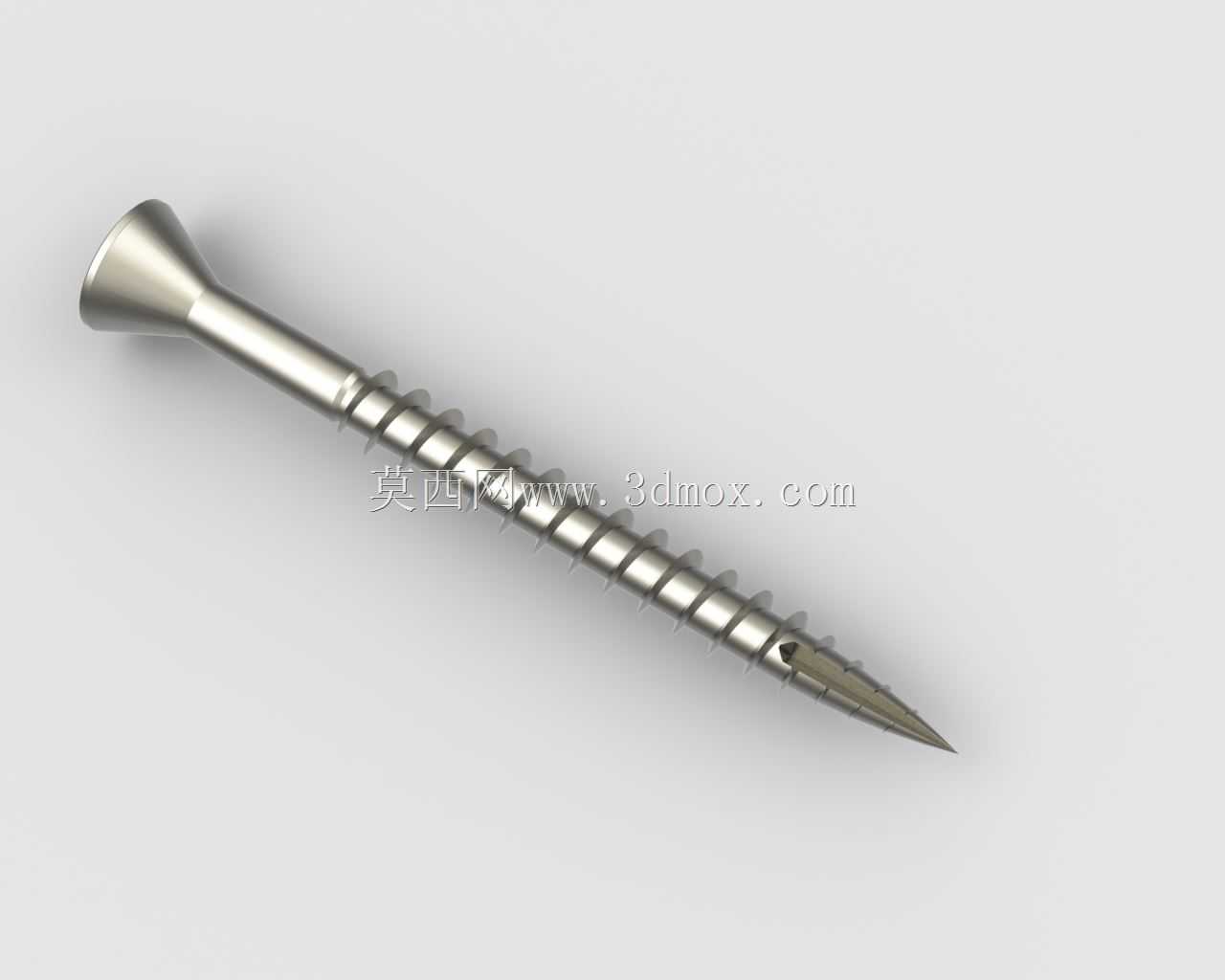

在木结构连接、户外木作安装、家具组装、装饰板材固定的各类工程场景里，这类沉头梅花槽自攻木螺钉是应用频次极高的紧固件，不同于普通机螺钉需要配套预制内螺纹，它可以直接通过自身的螺纹结构在木质基材上切削出啮合螺纹，大幅降低现场安装的工序复杂度，尤其适合现场无攻丝设备的木工作业场景。从结构设计逻辑来看，头部采用沉头 countersunk 结构，安装完成后头部可以完全沉入木材表面，不会出现凸起，既能够保证连接面的平整度，避免突出的螺钉头剐蹭人员、影响后续饰面安装，也能在一定程度上降低连接位置的应力集中，避免头部突出带来的外力磕碰导致螺钉松动。驱动端采用梅花Torx槽型，相比传统的十字槽、一字槽，梅花槽的驱动接触面是六个均匀分布的受力面，拧紧时受力更均匀，不容易出现滑牙、槽口崩损的问题，即使需要较大的拧紧力矩来保证连接强度，也能稳定传递扭矩，尤其适合电动工具批量安装的作业场景，能有效降低安装过程中槽口损坏导致的螺钉报废率。螺杆部分的螺纹采用大螺距、深牙型的设计，牙顶锋利，牙侧带有一定的切削角度，拧入木材时可以快速切削木纤维，形成连续的啮合螺纹，不需要提前预制过大的导向孔，小直径规格甚至可以直接拧入硬质木材，同时深牙结构能够增加螺纹与木材纤维的咬合面积，提升抗拔脱能力，即使在软硬变化的多层板材连接时，也能保证足够的连接强度。螺杆靠近头部的位置设置有一段无螺纹的光杆段，这个设计的作用是在拧紧过程中，让上层被连接件可以顺利被压紧到下层基材上，避免螺纹卡在两层板材之间导致连接缝隙无法消除，保证连接的紧密性，这一点在户外防腐木栈道、木护栏的安装中尤为重要，紧密的连接可以减少雨水渗入连接缝隙的概率，延缓木材腐朽和螺钉锈蚀。尖端采用自攻尖尾设计，尖部的锥度经过优化，定位精准，拧入初期不会出现偏移，不需要额外的中心钻定位，即使在倾斜的安装面上也能快速找准入钉点，降低安装对位的难度。从安装边界来看，这类螺钉的沉头角度采用通用的90度标准沉头角，对应的安装沉孔可以使用标准沉孔钻加工，不需要定制特殊刀具，适配市面上绝大多数的沉头螺钉安装工具。安装时需要根据木材的硬度选择合适的导向孔直径，硬质木材比如菠萝格、柞木的导向孔直径可以略大于螺杆光杆直径，软质木材比如松木、杉木的导向孔可以适当缩小，避免木材开裂。螺纹长度的设计需要保证拧入下层基材的深度不小于螺钉公称直径的6倍，才能达到足够的抗拔强度，在户外使用场景下，配合对应的防腐镀层，可以在潮湿的户外环境中长期保持连接强度，不会因为锈蚀导致连接失效。在三维建模过程中，需要重点还原螺纹的牙型轮廓、梅花槽的驱动尺寸、沉头的角度公差，这些细节直接影响后续的装配干涉检查、安装工艺模拟的准确性，比如梅花槽的尺寸如果建模偏差，会导致模拟电动批头装配时出现干涉，无法准确验证安装空间是否足够；沉头角度的偏差会导致模拟安装时头部无法完全沉平，和实际安装效果出现偏差。螺纹部分的建模不需要完全还原切削刃的微观毛刺，但需要准确还原螺距、牙高、大径小径的尺寸参数，这样在做连接强度仿真的时候，才能准确计算螺纹与木材的啮合接触面积，得到更贴近实际的抗拔力、抗剪力仿真结果。在家具设计、木结构工程的三维装配中，这类螺钉通常作为隐藏式紧固件使用，建模时需要准确标注螺钉的总长、头径、螺纹长度、光杆直径这些关键尺寸，方便结构设计师在排布螺钉位置的时候，预留足够的安装空间，避免螺钉拧穿基材、或者距离板材边缘过近导致木材开裂。比如在18mm厚的多层板家具连接中，选用的螺钉总长不能超过35mm，避免拧穿板材背面影响外观；在户外木龙骨的连接中，螺钉拧入龙骨的深度需要足够，才能抵抗风荷载带来的拔脱力。
