龙门框架式电动葫芦起重吊运装置

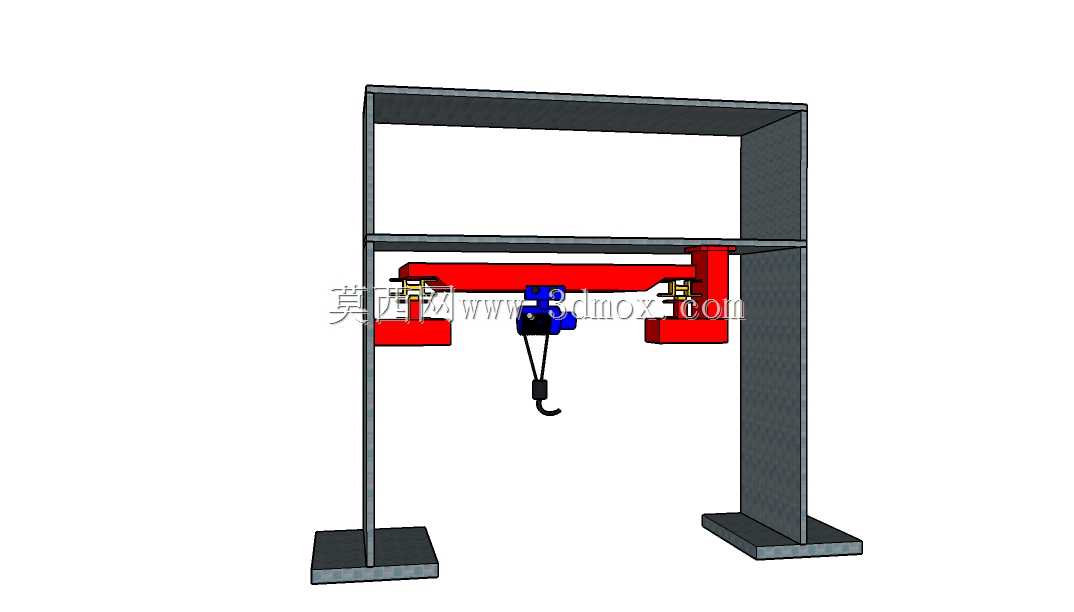

这款龙门框架式电动葫芦吊运装置，主要面向小型加工车间、仓储区域、设备维修工位的小吨位物料转运场景，适配常规机加工件、工装夹具、仓储货件的短距离垂直起升与水平移位作业，解决固定行车覆盖不到的零散工位起重需求，也可作为临时检修工位的起重配套设施，无需预埋固定轨道基础，适配场地条件有限的生产场景。从结构设计逻辑来看，整体采用门型双立柱支撑架构，底部设置带接触面积放大的支撑底座，降低地面单位面积承压，适配普通硬化车间地面的使用要求，无需额外做地面加固处理，立柱与顶部横梁采用箱型截面结构，在控制整体自重的前提下保证框架的抗弯抗扭刚度，避免起吊额定载荷时出现框架侧向变形或横梁下挠超标的问题。横梁上配置可沿横梁长度方向滑移的电动葫芦运行小车，电动葫芦采用钢丝绳卷扬结构搭配吊钩组件，起升机构自带制动功能，可在起升行程任意位置锁止，避免吊载下滑，运行小车的滚轮贴合横梁下翼缘行走，两侧设置导向限位结构，防止小车脱轨。在安装边界与尺寸适配方面，整体框架的净起升高度可覆盖常规车间内2到5米的起吊需求，横梁跨度可根据实际工位的作业宽度调整，两侧立柱的外侧预留足够安全距离，避免起吊作业时吊载与立柱发生剐蹭，底部底座的尺寸经过重心校核，在额定起吊载荷下，整机的重心始终落在两侧底座的支撑轮廓范围内，防止侧翻。设计过程中优先考虑了作业的安全性与易用性，框架的所有受力焊缝均采用连续角焊缝，焊后做应力释放处理，避免长期承载出现焊缝开裂，电动葫芦的供电线缆采用滑线排布，沿横梁侧边布置，避免线缆随小车移动时出现缠绕或剐蹭。实际使用时，该装置可完成工位间的工件转序、设备维修时的零部件拆装吊运、仓储区域的货物堆垛作业，相比固定安装的单梁行车，部署灵活，前期投入成本更低，适合小批量生产、零散起重需求的场景，相比手动葫芦，电动起升与行走的结构大幅降低操作人员的劳动强度，提升吊运作业的效率。结构建模过程中，对框架的受力节点做了细节优化，比如立柱与横梁的连接位置设置加强筋板，分散连接位置的集中应力，底座与立柱的连接位置做圆弧过渡，避免应力集中导致的结构失效，电动葫芦与运行小车的连接位置设置缓冲垫，减少起吊启停时的冲击载荷传递到框架结构上。同时考虑到日常维护的便利性，所有转动销轴位置都预留润滑注油通道，电动葫芦的检修位置预留足够操作空间，无需拆解框架主体即可完成葫芦的常规保养与易损件更换。在作业范围覆盖上，电动葫芦沿横梁的水平行程可覆盖两个立柱之间几乎全部的跨度范围，仅在两端预留极限位置的安全限位行程，避免小车碰撞立柱端部，起升行程的上下极限位置都设置限位触发装置，防止吊钩冲顶或过放导致钢丝绳乱绳。整体结构没有复杂的传动组件，后期维护成本低，对操作人员的技能要求不高，经过简单培训即可完成常规吊运作业，适配多数中小制造企业的零散起重需求，可作为车间固定起重设施的补充，也可独立承担小区域内的全部起重作业任务。
