双立柱式垂直粗轨提升承载机构

项目分类:3D模型 发布时间:2021-10-25 ID:335477
  • 双立柱式垂直粗轨提升承载机构
  • 双立柱式垂直粗轨提升承载机构

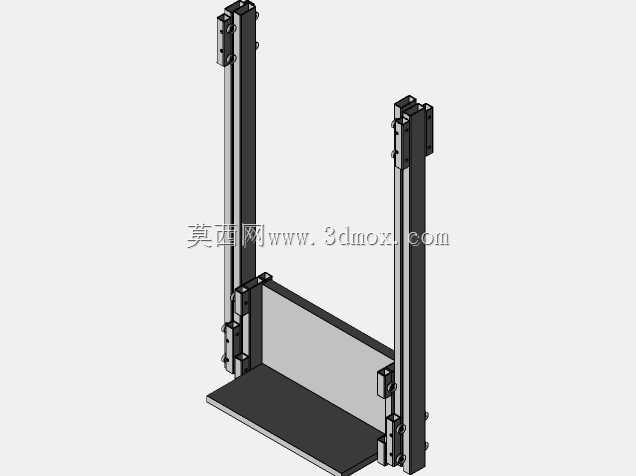

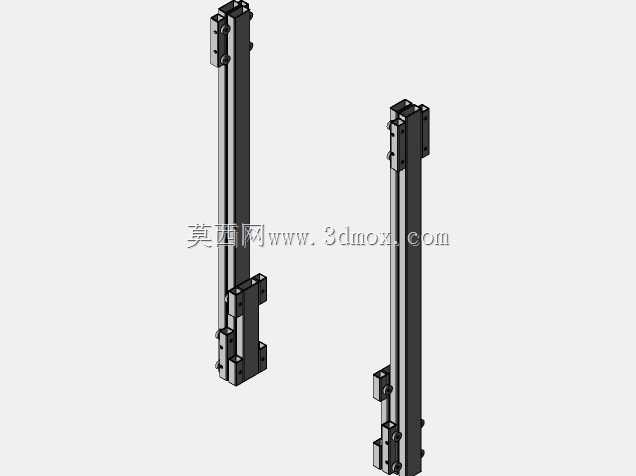

在车间物料垂直转运、生产线工位间高度差输送、仓储层间货品搬运这类场景里,这类双立柱粗轨提升结构是非常务实的选型方向,区别于钢丝绳卷扬类提升设备的柔性晃动问题,粗轨导向的结构天生具备更高的侧向抗偏载能力,面对托盘类带一定偏心载荷的工件输送时,运行稳定性优势十分明显。从结构组成来看,两侧平行布置的立式导轨作为整个机构的承载与导向基准,导轨采用加厚型材加工,安装面预留了多组螺栓固定孔位,可直接与现场的安装立柱或者设备机架主体锁附,不需要额外做复杂的地基适配,对于旧线改造的场景适配性很强。中间的承载平台采用框架式焊接结构,平台面板为平整钢板设计,边缘做了折弯加强处理,既保证放置物料时的平面度要求,也避免平台边缘剐蹭输送过程中的工件,平台两侧通过多组导向滑块与立柱导轨配合,滑块的安装座设计了可调间隙的腰型孔,现场安装调试时可以根据导轨的实际平行度微调滑块预紧力,避免运行过程中出现卡滞或者间隙过大导致的晃动问题。设计这类结构的时候,首先要核算的是单侧导轨的承载冗余,因为实际生产场景里很难保证物料始终放在平台中心位置,偏载带来的侧向力矩会直接作用在导轨与滑块的配合面上,所以导轨截面选型、滑块的固定螺栓强度都要按照最大偏载工况做1.5倍以上的安全系数预留,避免长期运行后出现导轨变形、螺栓剪切断裂的问题。安装边界方面,两侧立柱的中心距需要根据现场所需的平台宽度确定,要预留出平台两侧与固定机架之间至少20mm的安全间隙,防止设备运行过程中平台与周边固定结构发生剐蹭;立柱的总高度要比实际需要的最大提升行程多出上下各150mm的余量,用来安装上下限位的缓冲块与行程开关,避免平台超程运行脱出导轨。驱动端的安装位置一般预留在立柱顶部或者底部,这个结构的导轨背部预留了驱动组件的安装面,不管是采用链轮链条传动还是同步带传动,都可以直接在预留位安装驱动座,不需要额外焊接辅助支架,减少现场加工的工作量。实际使用中,这类粗轨提升结构的运行速度不需要设计得过高,一般控制在0.2m/s到0.5m/s之间即可,过快的运行速度会加大导向结构的冲击载荷,反而会缩短设备的维护周期,对于常规的车间工件转运、仓储补货这类场景,这个速度区间完全可以满足节拍要求。另外平台的侧边预留了安全防护件的安装孔,可以根据现场安全要求加装防护网或者光电检测开关,当平台运行路径上出现障碍物时可以及时触发停机,避免设备损坏或者安全事故。导向滑块的位置设计在平台上下两端,相比单组滑块的结构,上下双组滑块的配合可以让平台在升降过程中始终保持水平状态,即使平台上放置的物料重心有偏移,也不会出现平台倾斜卡轨的问题,长期运行的可靠性更高。导轨的表面做了氧化处理,具备基础的防锈耐磨能力,在普通干燥的车间环境里不需要额外做表面防护,如果是在潮湿或者有粉尘的工况下使用,可以在导轨外侧加装伸缩防护罩,避免粉尘或者水汽进入滑块配合面,加速导向件的磨损。整个机构的零部件拆分逻辑也很清晰,立柱、平台、滑块组件都是独立的装配单元,运输过程中可以拆分打包,到现场后只需要按照装配标识对齐锁附即可,不需要大型吊装设备配合,中小规模的产线集成商现场施工的难度很低。在做三维建模的时候,所有的配合面都按照实际装配公差做了间隙预留,导轨与安装面的贴合度、滑块与平台的连接位置都还原了实际加工的工艺要求,不会出现建模时干涉、实际装配装不上的问题,结构工程师拿到模型后可以直接根据自己的现场工况修改平台尺寸、立柱高度,快速适配不同的项目需求,不需要从零开始搭建基础结构,能节省不少前期方案设计的时间。
