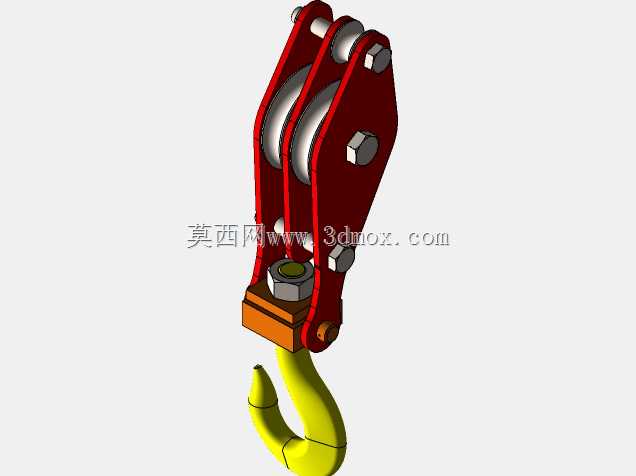

双滑轮起重吊钩组结构设计方案

　　在工矿企业吊装作业、港口货物装卸、建筑工地构件转运、车间重型设备移位等场景中，吊钩组是起重设备直接承接载荷的核心执行部件，其结构合理性直接决定吊装作业的安全冗余与操作顺畅度。这套双滑轮结构的吊钩组，在设计阶段优先匹配中小吨位桥式起重机、门式起重机以及流动式起重机的日常作业需求，适配常规钢丝绳倍率的起升机构排布，可覆盖多数常规散货、钢构件、设备总成的吊装工况。从功能实现逻辑来看，双滑轮的排布并非简单增加滑轮数量，而是通过两个同轴布置的滑轮分担钢丝绳传导的拉力，相比单滑轮吊钩组，能有效降低单根钢丝绳的受力载荷，同时让起升过程中钢丝绳的走线更顺畅，减少钢丝绳与滑轮槽的偏磨概率，延长钢丝绳的更换周期。滑轮侧板采用加厚钢板焊接成型的夹板结构，

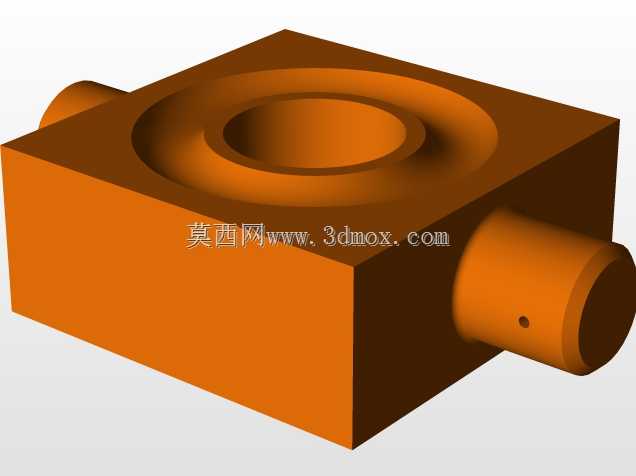

　　两块对称布置的侧板通过多根高强度销轴实现刚性连接，上部的滑轮轴预留足够的安装间隙，保证滑轮在额定载荷下可自由转动无卡滞，销轴两端采用六角螺母配合防松垫片锁止，避免作业过程中销轴窜动脱出。下部的吊钩连接部位采用推力轴承配合横梁的结构，吊钩可在承载状态下实现360度水平回转，方便作业人员调整被吊重物的朝向，无需额外辅助撬动，降低吊装对位的操作难度。吊钩本体采用锻造钩头结构，钩身的弯曲弧度经过载荷应力校核，危险截面的应力分布均匀，钩头开口处预留足够的安全余量，防止吊索具从钩头滑脱，钩尾部位采用螺纹配合锁紧螺母与横梁连接，锁止部位加装防松装置，避免长期受交变载荷出现螺纹松动。从安装边界来看，

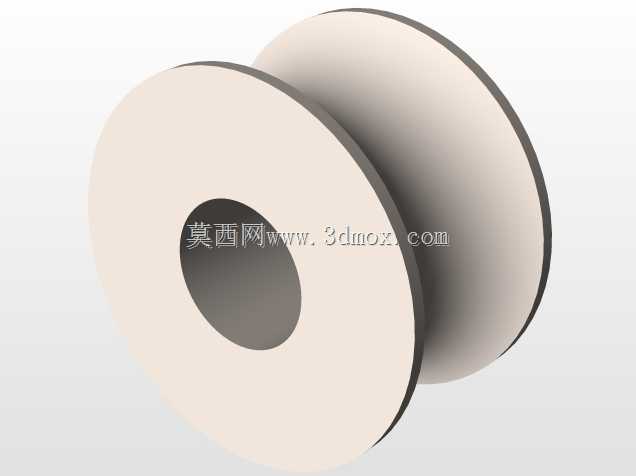

　　这套吊钩组的上部滑轮间距匹配常规起重机起升机构的钢丝绳排布间距，安装时无需对原有小车的钢丝绳导向轮做额外改造，可直接替换同吨位级别的老旧吊钩组；下部钩头的开口尺寸适配常用的吊装带、钢丝绳扣、卸扣等吊具规格，无需额外配置转接件即可完成吊具挂载。设计过程中针对滑轮槽的型线做了优化，槽底圆弧半径匹配常用钢丝绳的直径范围，槽壁的倾斜角度保证钢丝绳在允许偏角范围内不会出现硬摩擦，滑轮内部采用自润滑轴承结构，日常维护时只需定期注油即可保证转动顺畅，无需频繁拆解更换衬套。侧板外侧的连接螺栓全部采用沉台布置，避免吊钩组升降过程中螺栓头与周边的导向架、限位装置发生刮碰，整体结构的外部轮廓无尖锐外凸棱角，减少作业过程中剐蹭吊物或者操作人员的风险。

　　在实际作业场景中，这套吊钩组可承受额定范围内的垂直静载与动载冲击，当起升机构启动、制动产生瞬时载荷波动时，滑轮与吊钩连接部位的间隙可抵消部分冲击载荷，避免刚性连接带来的结构应力集中。相比大吨位的多滑轮吊钩组，这套双滑轮结构自重更轻，在相同额定起重量的前提下，可降低起重设备的自身载荷消耗，提升有效起升重量的利用率，同时结构更简单，日常检查维护时可快速排查销轴磨损、钩头变形、滑轮裂纹等常见故障点，降低运维的时间成本。针对现场作业中常见的吊物偏载情况，结构设计时预留了一定的偏载允许角度，当吊物重心不完全处于吊钩垂直中心线上时，侧板与横梁的连接结构可承受一定范围内的侧向弯矩，不会出现瞬间结构失稳的情况，给作业人员调整吊点位置留出足够的反应时间。
