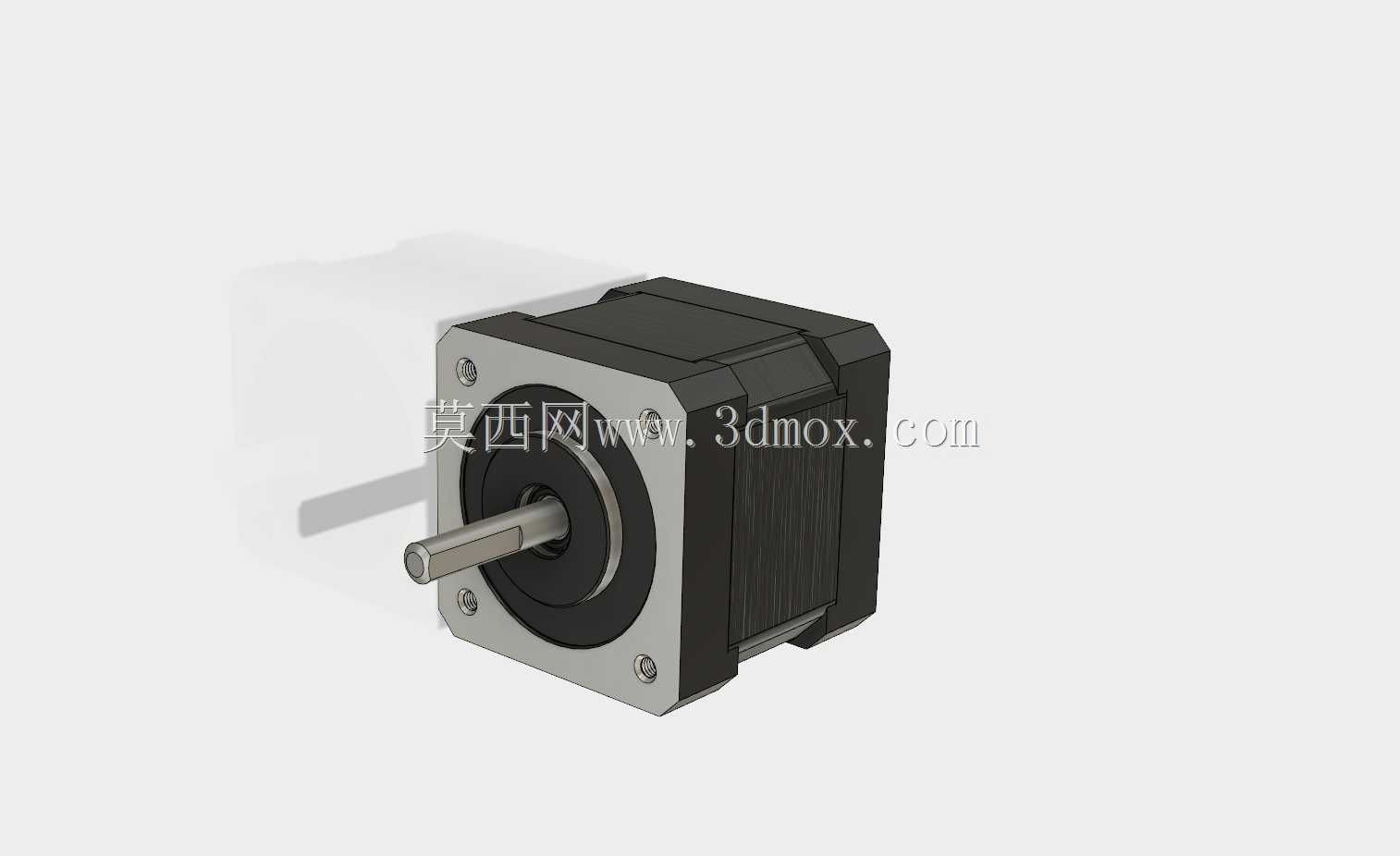

Nema17规格42步进电机结构建模

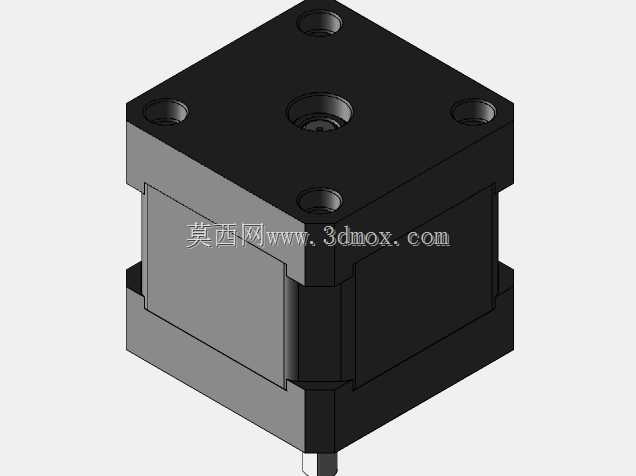

在桌面级数控设备、小型自动化模组、3D打印运动轴、桌面雕刻机进给单元这类对安装空间有严格限制的场景里，Nema17规格的步进电机一直是选型清单里的高频选项，这次还原的45机身长度款42步进电机，就是针对这类小负载高精度点位控制场景做的结构复刻。做这类电机建模的时候，最先要卡准的就是安装法兰的边界尺寸，毕竟这类标准电机的安装孔位是行业通用的，42mm见方的法兰端面上，四个M3安装孔的中心距必须严格控制在31mm的标准值，孔位相对法兰中心的对称度公差要控制在0.1mm以内，不然设备安装的时候会出现孔位对不上、电机轴和传动轮不同心的问题，很多新手建模的时候容易忽略安装孔的沉台深度，实际这款电机的安装孔是带2.5mm深度沉孔的，用来容纳M3螺丝的头部，避免螺丝顶到电机内部的定子绕组。

从实际使用的角度看，45mm长度的机身对应的是该法兰规格下的中等扭矩输出档位，足够带动1kg以内的直线运动负载做0.05mm精度的点位移动，不会像短机身38mm款那样在快速进给时出现失步，也不会像60mm长机身款那样占用过多的Z向安装空间，很多桌面级设备的机架型材都是2020或者4040规格的铝型材，电机安装位的预留空间本来就紧凑，这个长度的电机刚好能卡在型材安装面的预留槽位里，不会突出机架外侧影响设备外观或者干涉走线。建模的时候特意还原了电机输出轴的细节，5mm直径的D型切边轴是这类电机的标准配置，切边的平面位置要和安装孔位保持固定的角度对应关系，方便用户安装同步轮的时候紧定螺丝能直接顶在切边平面上，不会出现传动打滑的问题，轴伸长度控制在22mm，刚好能适配市面上绝大多数的5mm内孔同步轮、联轴器，不需要用户额外做轴的裁切或者加装延长轴。

电机尾部的出线端结构也做了完整还原，四根相线的出线位置在机身尾部的侧方，不是正后方出线，这个细节很多粗模都会做错，实际使用的时候侧方出线能避免电机尾部贴紧设备安装板的时候压到线缆，出线口的橡胶护套也做了等比例复刻，方便用户在做设备布线仿真的时候预留足够的线缆弯曲半径，不会出现线缆和机架结构干涉的情况。机身外壳的散热筋结构也没有省略，这类步进电机在低速大扭矩输出的时候定子会产生一定的热量，外壳的纵向散热筋能增加和空气的接触面积，建模的时候把散热筋的圆角、筋条间距都按实物做了还原，不是简单的直角凸台，做热仿真的时候也能更贴近实际的散热效果。

从结构设计的逻辑上，这个模型把电机拆成了前端盖、定子壳体、后端盖、输出轴、轴承几个独立的可拆分零件，不是一个整体的实体模型，方便做结构设计的用户直接调用到自己的设备装配体里，做干涉检查的时候可以单独隐藏端盖查看内部绕组和周边结构的间隙，也可以根据自己的选型需求替换不同长度的机身部分，不需要重新绘制整个法兰端的安装结构。很多用户做小型设备设计的时候，经常会先选定标准电机型号再反推机架的安装结构，这个模型的安装基准面选在前端盖的贴合面上，和实际安装时的定位基准完全一致，导入装配体的时候只需要把前端盖面和设备安装板的面做重合配合，再对齐安装孔位就能完成定位，不需要额外调整模型的坐标系。

实际选型的时候，这款电机的适用场景覆盖了绝大多数小型自动化设备的单轴驱动需求，不管是皮带传动的直线模组，还是丝杠传动的进给单元，甚至是小型回转工作台的分度驱动，这个尺寸的电机都能满足扭矩和安装尺寸的要求，建模的时候特意核对了不同厂商同规格电机的安装尺寸公差，把通用的尺寸部分做了统一，不同厂商有差异的细节比如尾部编码器的安装位、出线方向的微调空间都留了合理的冗余，不会出现某一个厂商的电机能装上、换个同规格其他品牌电机就干涉的问题。做设备结构设计的时候，电机这类标准外购件的模型精度直接影响整个装配体的干涉检查结果，要是模型的安装孔位错了、轴伸长度不对，等加工完安装板再发现问题就会造成零件报废，耽误项目进度，这个模型的所有安装边界尺寸都按实物做了三坐标核对，能直接用于生产级的装配设计，不需要用户再手动核对修正尺寸。
