Nema17规格84oz步进电机结构设计

在桌面级数控设备、小型自动化模组、3D打印传动单元、小型雕刻机进给轴这类对安装空间、定位精度有明确要求的场景里，42机座规格的步进电机一直是选型清单里的高频选项，本次呈现的Nema17规格84oz步进电机结构，完全贴合这类场景的实际安装与使用需求做了细节还原。从实际应用层面看，这类步进电机常被用在行程不超过1米、负载扭矩在0.4N·m上下的直线传动场景，比如桌面贴片机的喂料轴驱动、小型点胶设备的工位切换传动、教学实验平台的角度调节单元，甚至部分小型智能仓储的料盒推送机构里，都能见到同规格电机的身影，它不需要额外的减速机构就能直接通过联轴器连接丝杠或者同步轮，省去了额外的传动间隙补偿环节，对于小负载高精度定位的场景来说适配性极强。

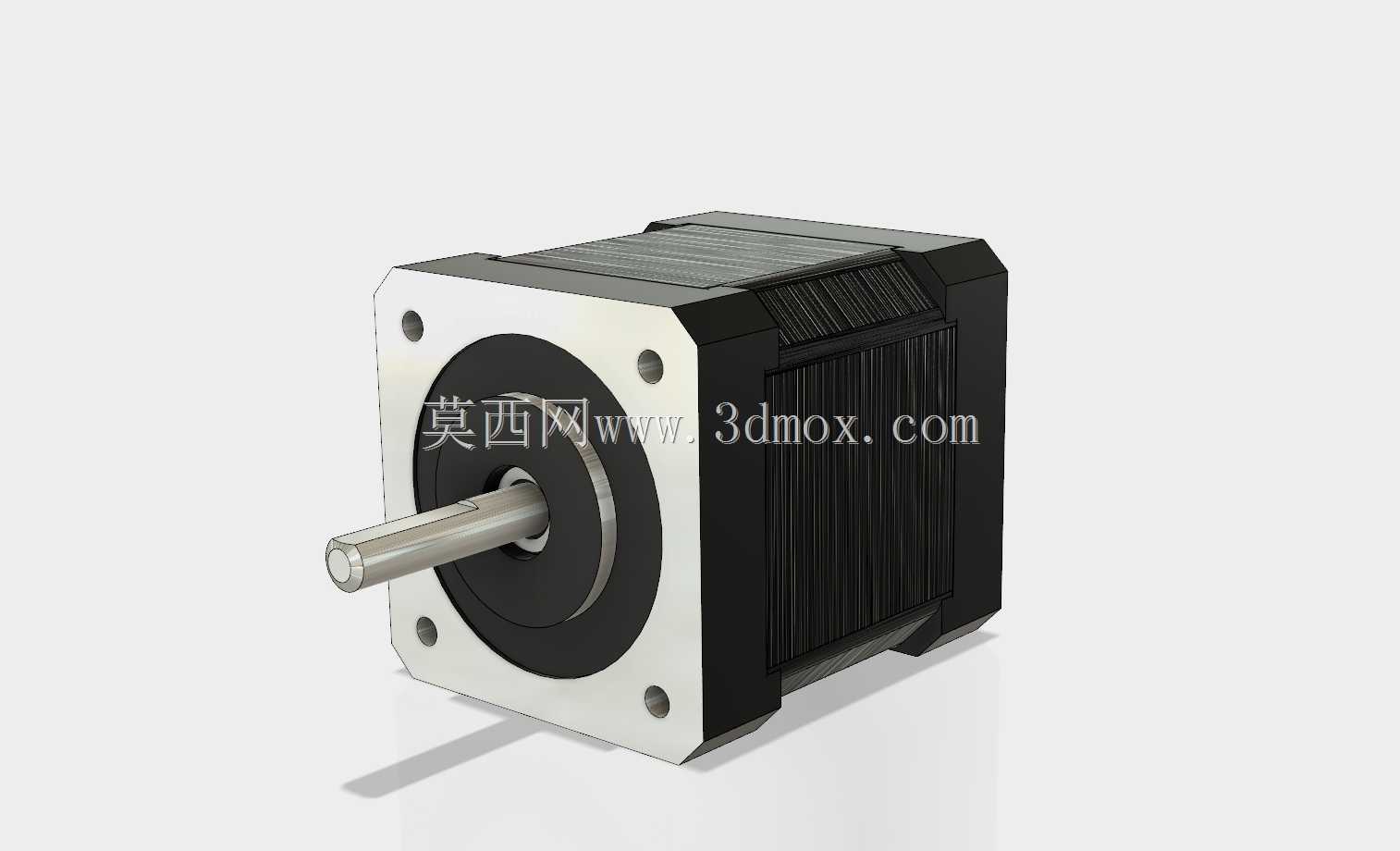

从功能特性上看，这款电机的保持扭矩对应84oz-in的参数区间，刚好覆盖小型设备单轴驱动的常规负载需求，不会因为扭矩冗余造成安装尺寸浪费，也不会因为扭矩不足出现高速丢步的问题。电机本体的出线端做了后置处理，不会和侧面的安装结构产生干涉，输出轴采用单出轴D型切边设计，和联轴器、同步轮装配时不需要额外做防转销孔，靠D面的平面配合就能传递额定扭矩，装配时的对中难度也更低，新手结构工程师做装配设计时也不容易出现配合失误。端盖部分采用方形安装法兰，四个安装孔的位置完全遵循Nema17标准的孔位布局，只要设备端的安装板按照标准孔位加工，不需要额外做转接板就能直接固定，这也是这类标准机座电机在通用设备里普及率高的核心原因之一，互换性极强，设备后期维护更换时不需要重新调整安装位，拆换固定螺丝就能完成替换。

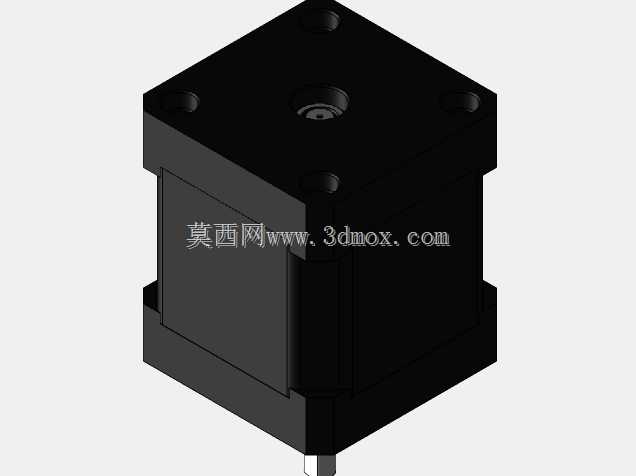

设计思路上，整个模型完全按照实物的装配层级做了拆分还原，定子部分的散热筋结构、转子输出轴的轴承位台阶、前后端盖的止口配合尺寸都做了精准复刻，没有做简化省略。做结构设计时如果要调用这个模型，不需要再额外核对安装边界，模型的外形轮廓和实际量产电机的尺寸偏差控制在工业设计允许的公差范围内，直接导入装配体就能做干涉检查。从安装边界来看，电机本体的方形截面边长为42mm，也就是行业内常说的42步进电机标准尺寸，机身长度对应84oz扭矩的常规长度规格，输出轴的伸出长度、轴径都和市售量产同规格电机完全一致，安装板的开孔只需要按照法兰孔位做对应通孔，预留好电机本体的散热空间即可，不需要额外预留避让位置。电机尾部没有突出的编码器结构，属于开环步进电机的常规布局，对于不需要闭环反馈的低成本设备来说，这个结构的适配性更广，不会因为尾部突出部件造成设备后部空间浪费。

很多刚接触小型设备设计的工程师在选型步进电机时，容易忽略电机本体和周边走线、结构件的干涉问题，这个模型把电机表面的散热槽、接线端的凸起位置都做了还原，导入装配体后可以直接检查周边的线槽、安装板折弯边是否会和电机本体产生摩擦，提前规避装配时才发现的干涉问题。另外电机输出轴的轴肩位置尺寸也做了准确还原，做联轴器选型时可以直接对照轴径和轴肩长度选配合适的联轴器规格，不需要再反复核对样本参数，能减少不少选型阶段的重复工作。在做小型传送带模组设计时，这款电机可以直接安装在型材端部，通过同步轮带动传送带运行，电机侧面的散热筋刚好和型材表面留出足够的散热间隙，长时间运行时的热量可以顺着散热筋自然散出，不需要额外加装散热风扇，能进一步压缩设备的整体成本和安装空间。
