双位螺钉压接式绿色接线端子结构

做电气控制板布线的时候，最容易出问题的环节往往不是核心的控制逻辑或者功率器件选型，反而是导线和板卡之间的连接端子——很多现场返修的板子，拆开看都是端子压接不牢、导线松脱导致的信号中断或者接触打火，尤其是在有振动的工业设备控制柜里，普通的弹片式端子用久了很容易出现夹持力衰减的问题，这种螺旋压接式的端子，恰恰是针对这类场景做的结构优化。

从实际使用的场景来看，这类端子覆盖的范围很广，小到民用的电源适配器内部接线、工控板卡的信号输入输出端子排，大到小型配电回路的导线转接、传感器信号线的现场端接，都能看到同结构产品的身影，核心的作用就是实现导线和电路板之间的可靠机械固定与电气导通，不需要额外焊接，现场接线的时候只需要剥掉合适长度的导线绝缘皮，把线芯塞进端子的进线孔，拧紧顶部的压接螺钉，就能靠螺钉前端的金属压块把线芯牢牢抵在端子内部的导电基座上，相比弹片式的免螺丝端子，它的压接力是可以通过螺钉拧紧力矩手动控制的，对于线径偏粗、或者现场接线需要更高拉脱力的场合，可靠性要高上不少。

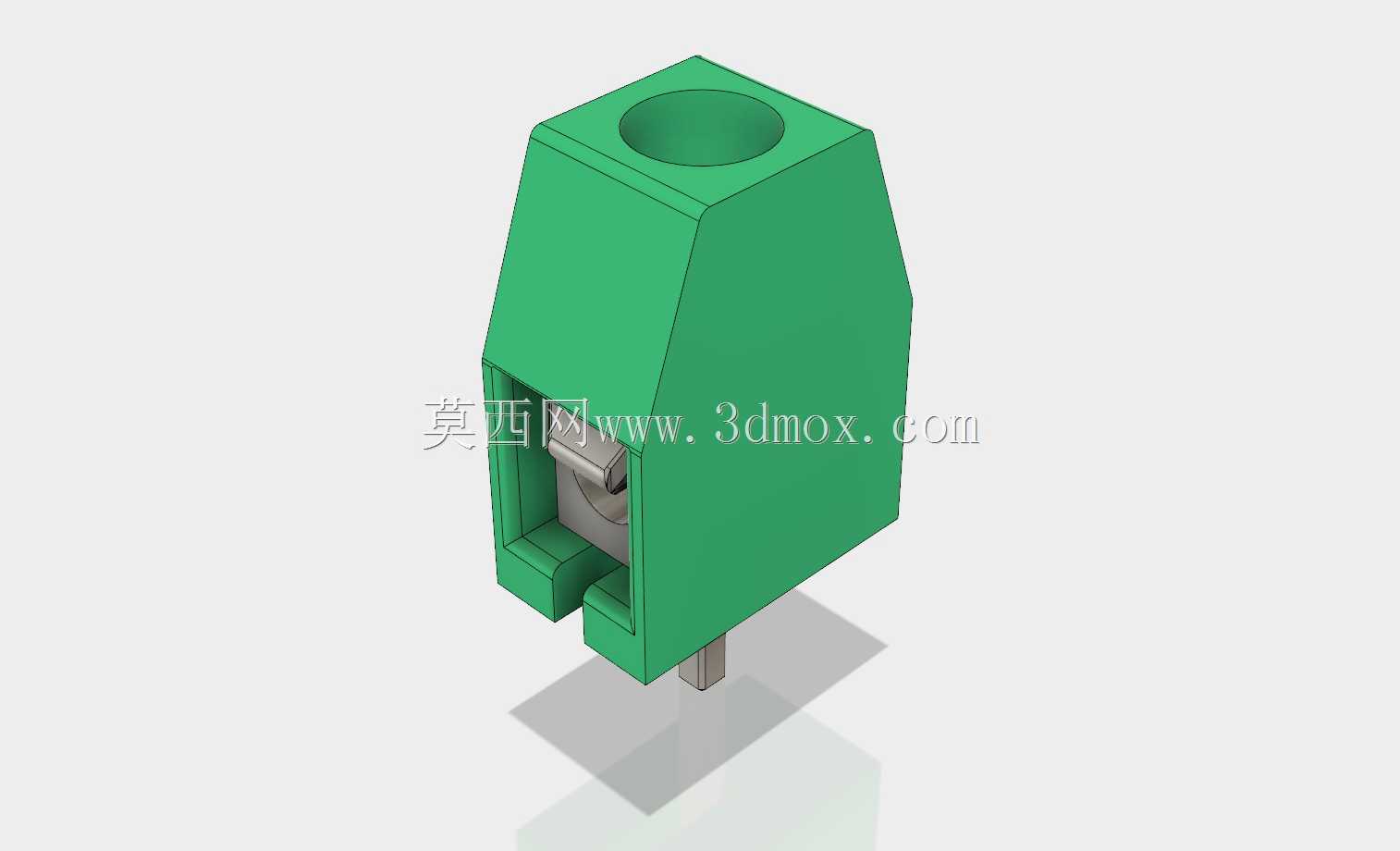

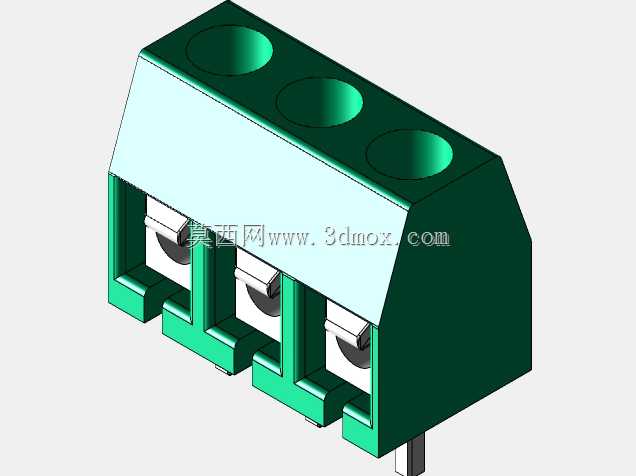

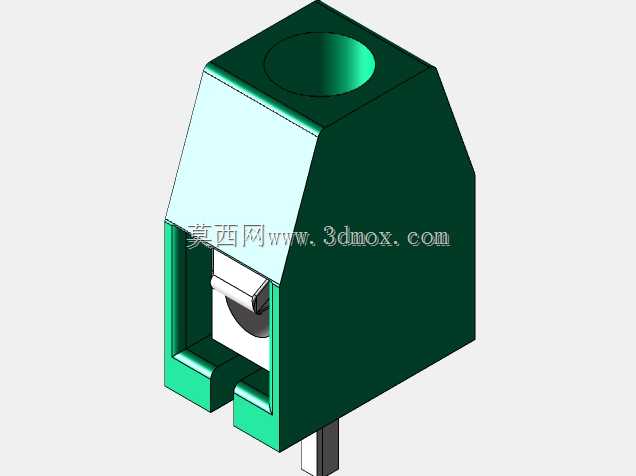

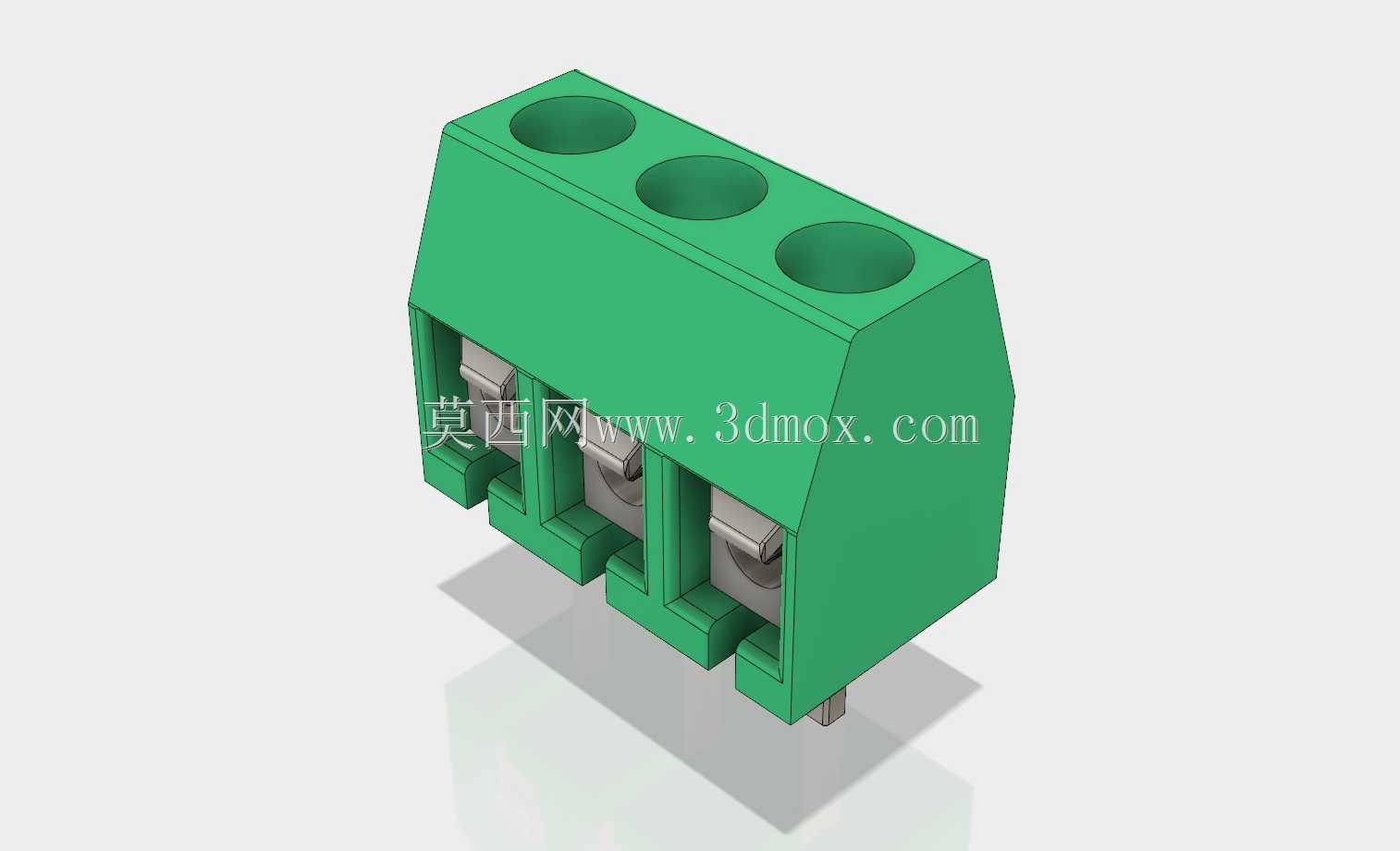

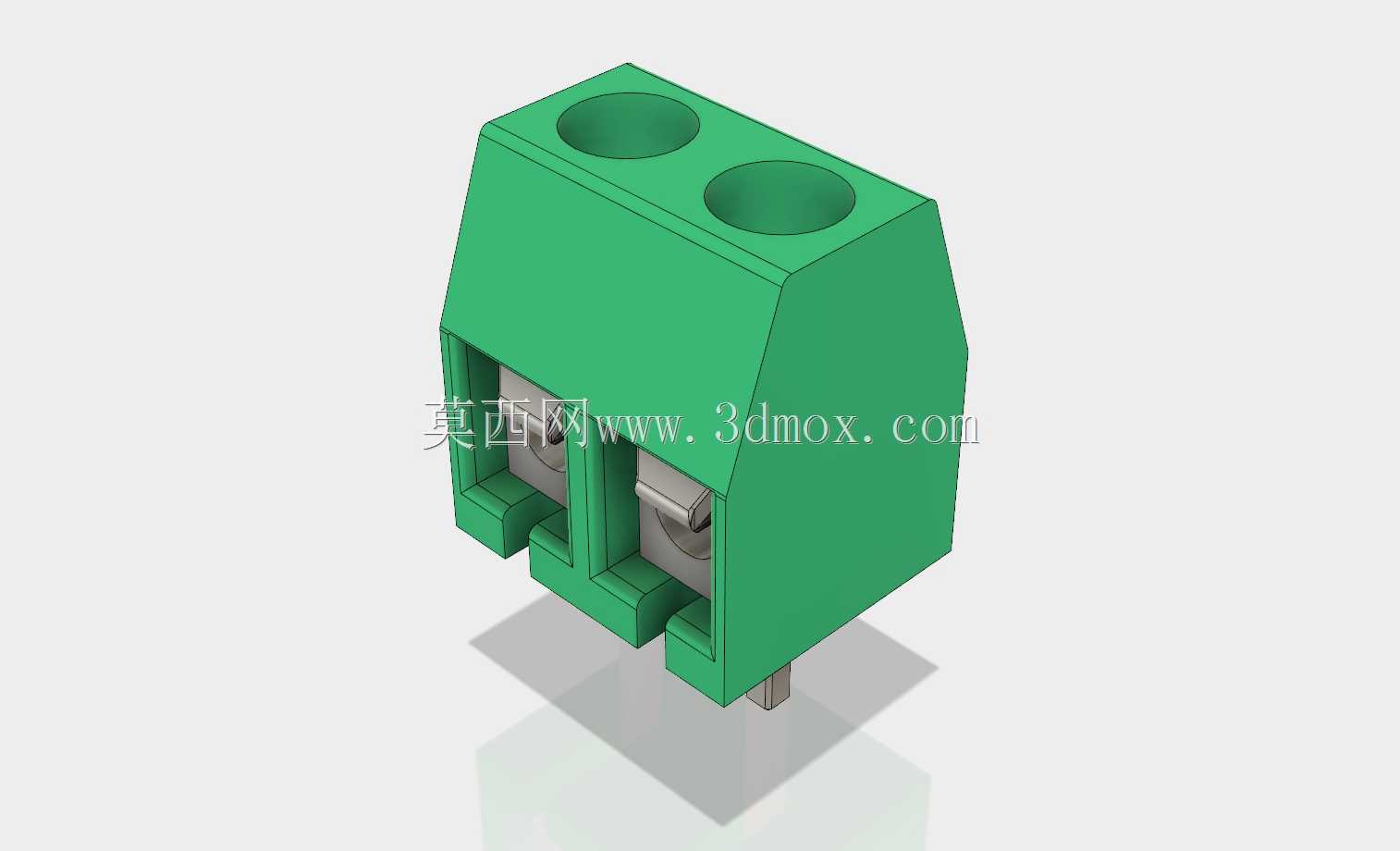

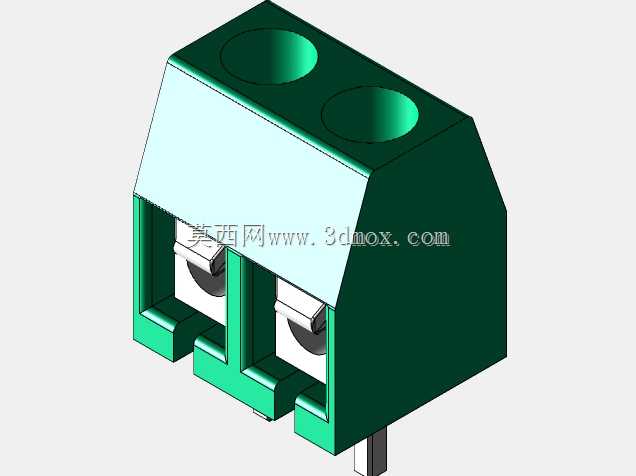

这个双位的端子结构，在设计的时候首先考虑的是PCB安装的兼容性，底部伸出的两个插针是标准的直插式焊针，间距匹配通用的PCB孔位设计，焊盘尺寸按照常规波峰焊的工艺要求做了预留，不需要给板子做特殊的定制化开孔就能直接贴装焊接。外形上做了斜切的顶部导向设计，两个螺钉孔的沉台做了足够的深度，既能保证螺钉拧到底的时候不会高出端子上表面，也能给螺丝刀操作留出足够的对位空间，不会因为孔位太浅导致螺丝刀打滑刮花周围的绝缘壳体。绝缘外壳用的是绿色的工程塑料材质，本身具备足够的绝缘强度和耐温性能，相邻两个接线位之间做了隔断筋，避免两个接线位的导线铜丝外露之后出现短接的风险，外壳的侧壁做了加强筋结构，既可以减少塑料成型时候的缩痕，也能提升整体的结构强度，就算接线的时候拧螺钉的力矩偏大，也不会把外壳撑裂。

做这个结构建模的时候，最先要卡准的是安装边界尺寸：两个焊针的中心距必须严格匹配行业通用的间距标准，焊针的直径和长度要对应常规PCB的板厚和焊盘孔径，保证过波峰焊的时候焊锡能顺着针脚充分浸润，不会出现虚焊。进线孔的位置要和内部的导电腔对齐，剥好的线芯插进去之后能直接抵达压接位置，不会出现线芯顶到壳体死角、塞不到位的情况。内部的金属导电件和压接螺钉的配合间隙要留得合适，既要保证螺钉拧动的时候能顺畅下压，不会出现卡滞，也要保证压块上下活动的时候不会出现偏斜，避免压接的时候只压住线芯的一部分，导致接触电阻过大。另外要注意的是端子底部和PCB表面贴合的安装面要做平整，不能有凸起的分型线或者浇口残留，不然焊接的时候端子会翘起来，导致两个焊针的插入深度不一致，影响焊接可靠性。

在实际选型应用的时候，这类端子要匹配对应的导线线径，不能超范围接入过粗的导线，不然螺钉压接的时候会把线芯压断，或者导致内部导电件变形；拧紧螺钉的力矩也要控制在合理范围，力矩太大会压伤线芯甚至顶坏底部的焊盘，力矩太小又会导致压接不牢，导线容易被拉出。另外在多尘或者有凝露的使用环境下，还要考虑端子的绝缘距离，这个结构的相邻接线位之间的爬电距离是按照低压电气的绝缘要求设计的，常规的工频低压场景下完全能满足安全要求，不需要额外增加绝缘隔板。很多刚入行的结构工程师在画PCB的时候，容易忽略端子周围的操作空间，把端子贴在太高的电容或者其他器件旁边，导致接线的时候螺丝刀伸不进去，这个双位端子的外形宽度和深度都做了紧凑化设计，只要在端子前方留出对应螺丝刀操作的空间，就能很方便地完成现场接线作业，不会出现操作干涉的问题。
