杠杆驱动式蝶阀组装结构三维设计

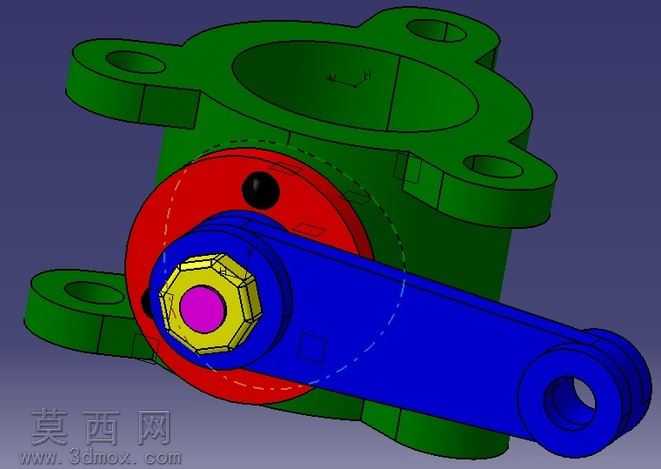

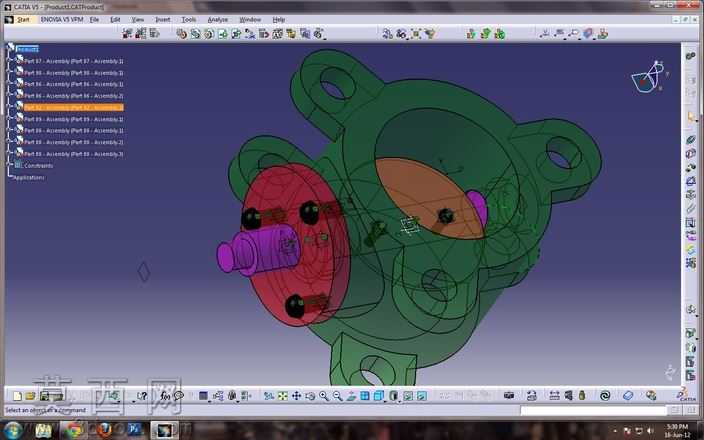

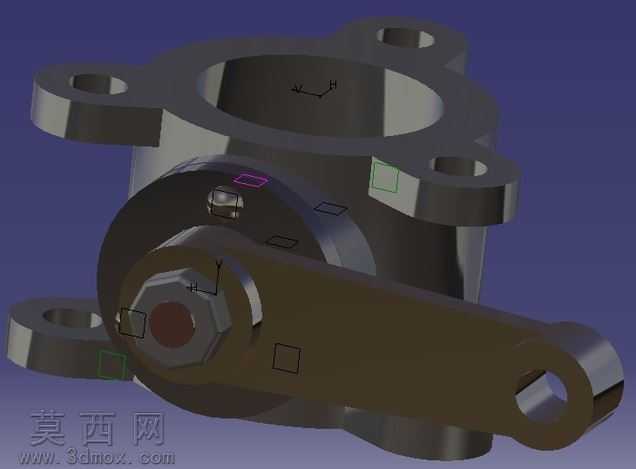

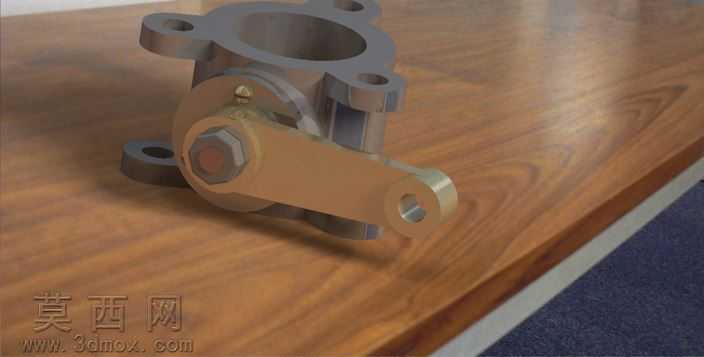

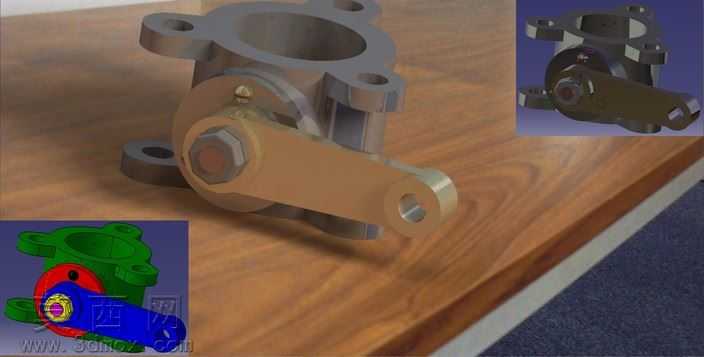

本作品为杠杆驱动式蝶阀的完整装配三维设计，建模过程严格遵循机械设计规范与阀门行业通用尺寸标准，依托三维参数化建模逻辑完成全零部件的独立构建与整体装配。建模阶段首先对阀体主体进行结构搭建，精准还原阀体的通流内腔、法兰安装孔位、侧部驱动组件安装基座的结构特征，对阀体的铸造圆角、安装面加工余量特征进行细节还原，保证模型结构与实际工业蝶阀的生产加工逻辑一致。其次针对驱动杠杆、阀杆、蝶板、密封压盖、连接紧固件等独立零件逐一建模，对杠杆的受力连接孔、六角紧固螺栓的螺纹特征、阀杆与蝶板的配合定位结构进行精细化处理，所有配合面均按照机械装配公差要求预留合理的配合间隙，确保虚拟装配过程中无干涉、无错位，完整还原蝶阀的实际装配关系。材质与渲染阶段，针对不同零部件的实际工业用材赋予对应材质属性：阀体部分采用铸钢哑光金属材质，还原铸造件的细微颗粒质感与金属哑光反射效果；驱动杠杆采用调质处理后的钢材材质，表面呈现经过机加工后的细腻金属光泽；紧固件采用镀锌亮面金属材质，区分不同零件的加工工艺差异；渲染场景采用木纹工作台作为承载面，搭配柔和的侧方打光方案，通过光影层次突出阀门各部件的结构轮廓与装配关系，清晰展示杠杆驱动结构与阀体的连接形态。设计思路上，该模型围绕蝶阀的手动杠杆驱动核心功能展开，完整呈现了杠杆驱动蝶阀从动力输入到阀板动作的全部传动结构，可直观展示手动操作杠杆带动阀杆旋转、进而驱动蝶板转动实现管路通断控制的工作原理，模型装配层级清晰，零件命名规范，各部件的约束关系符合实际机械装配逻辑，既可以作为阀门结构设计的参考样例，也可用于机械专业教学中蝶阀结构的演示素材，帮助学习者直观理解杠杆式蝶阀的内部构造与装配逻辑，掌握这类通用流体控制阀门的结构特点与工作方式。
