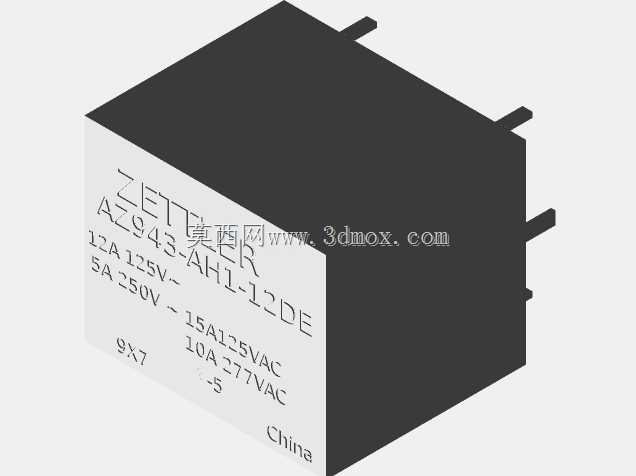

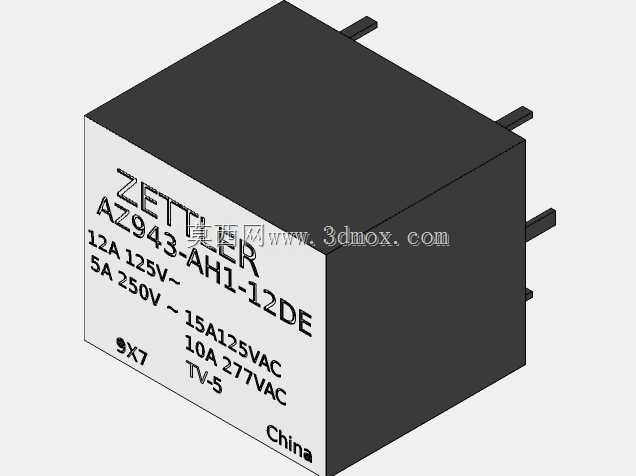

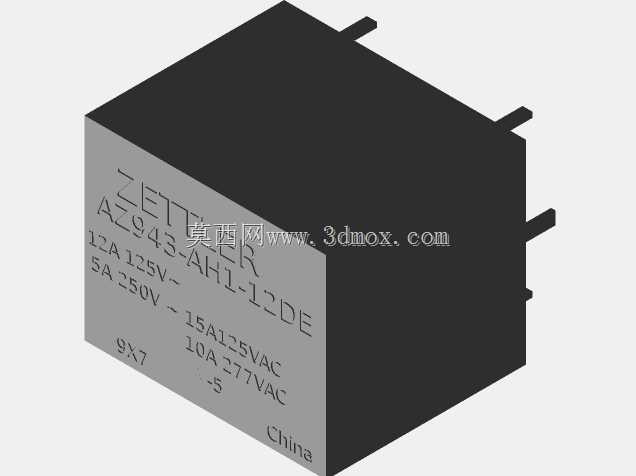

PCB板载5V泽特勒小型电磁继电器

在工业控制板卡、消费类电子控制模块、小型自动化设备的信号回路与小功率负载驱动回路设计中，板载继电器是实现弱电控制强电、信号隔离传递的核心元件之一，这款适配PCB安装的5V规格泽特勒电磁继电器，正是面向这类直插安装场景设计的控制元件。从实际选型应用的角度看，这类继电器常被用在智能家居控制板、小型工控IO扩展模块、电源切换回路、家电主控板上，承担小电流信号中转、低压直流侧与交流负载侧的电气隔离、小功率负载通断控制的作用，比如控制小型电磁阀通断、指示灯回路切换、低压交流接触器的线圈驱动、小功率加热模块的供电通断，都是这类元件的典型使用场景。

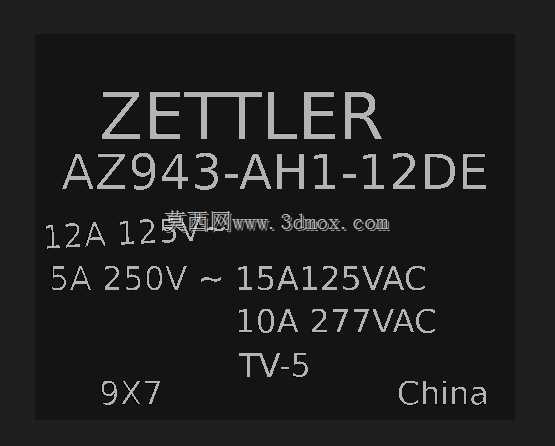

从产品功能特性来看，这款5V线圈驱动的继电器，线圈侧适配常规TTL电平控制回路，不需要额外设计升压驱动电路，直接通过普通三极管或者MOS管就能实现线圈的通断控制，线圈吸合电压留足了常规电路的电压波动余量，在板卡供电电压出现±10%波动时依然能可靠吸合，不会出现触点抖动、吸合不实的问题。触点侧采用多负载适配的接触材质，能够同时适配交流阻性负载、小功率直流感性负载的通断需求，触点间的绝缘间距满足常规低压电器的安全规范，爬电距离符合PCB板载元件的安规要求，不需要额外在板上增加绝缘隔离结构就能满足多数民用、工业级板卡的安规设计要求。继电器本体带有清晰的引脚标识与参数丝印，在SMT或者波峰焊工序中，作业人员可以快速核对引脚定义，避免出现安装方向错误导致的板卡功能异常，外壳采用耐高温的工程塑料材质，能够承受波峰焊过程中的短时高温冲击，不会出现壳体变形、引脚移位的问题。

在设计思路上，这款继电器采用标准的直插式引脚布局，引脚间距符合通用PCB设计的网格规范，结构工程师在绘制PCB封装时，可以直接套用同规格继电器的标准封装尺寸，不需要单独定制异形封装，能够大幅缩短板卡设计的周期。本体采用立方体的规整外形，没有外凸的异形结构，在板卡布局时可以最大化利用PCB的板面空间，相邻元件之间不需要预留过大的避让距离，尤其适合空间紧凑的小型控制板设计场景。外壳采用全封闭的结构设计，能够阻挡PCB焊接过程中的助焊剂飞溅、日常使用环境中的粉尘、潮气进入继电器内部，避免触点氧化、接触电阻变大的问题，提升元件在多尘、潮湿工况下的使用寿命。引脚采用平直的镀锡铜引脚，可焊性良好，无论是手工焊接还是流水线波峰焊、选择性波峰焊工艺，都能形成可靠的焊点，减少虚焊、脱焊的工艺不良率。

从外形尺寸与安装边界来看，这款继电器的本体长宽尺寸适配9*7mm的安装占位，高度控制在常规板载元件的高度范围内，在板卡安装到设备壳体内部时，不会和壳体的加强筋、内部走线槽产生干涉，引脚伸出本体的长度符合常规1.6mm厚度PCB的插装要求，过波峰焊后引脚伸出PCB背面的长度可以控制在1mm以内，不需要额外进行剪脚工序就能满足板卡背面的装配间隙要求。在PCB布局时需要注意，继电器的安装位置要尽量远离板上的大功率发热元件，比如功率电阻、整流桥、功率MOS管等，避免长期高温烘烤导致线圈绝缘老化、外壳材质变脆；同时继电器的线圈驱动回路要在靠近线圈引脚的位置增加续流二极管，吸收线圈断开时的反向电动势，避免反向电压击穿前端的驱动元件。触点侧的走线宽度要根据实际承载的电流大小进行设计，避免走线过窄导致载流不足、走线发热的问题，强弱电回路在继电器两侧要保持足够的安全间距，避免出现爬电距离不足的安规问题。对于需要做三防涂覆的板卡，这款全封闭外壳的继电器不需要额外做遮蔽处理，三防漆不会渗入内部影响触点接触性能，能够简化三防工序的作业流程。
