格雷希特GBU806整流桥电子元件结构

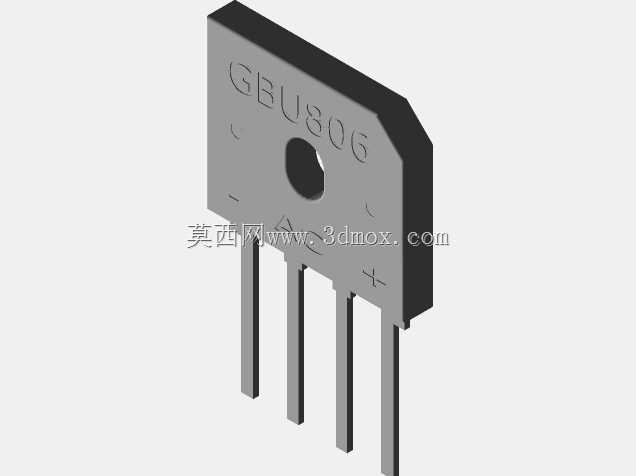

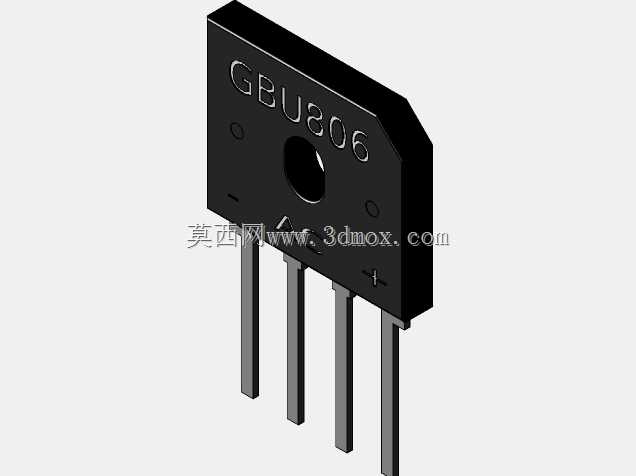

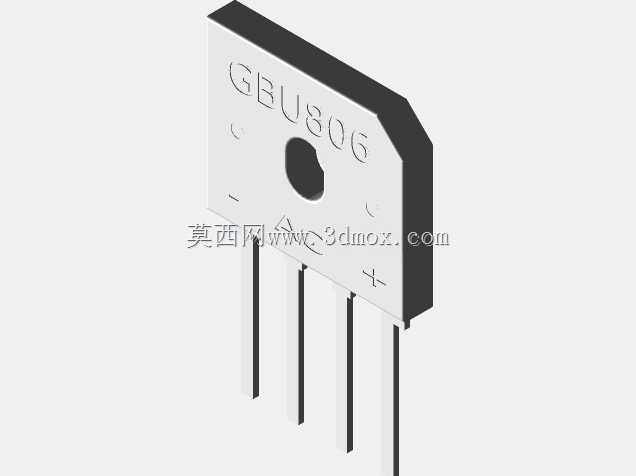

在开关电源、工业控制板卡、小功率电机驱动回路这类需要将交流输入转换为直流母线的电路场景里，GBU806这类扁桥封装的整流器件是极为常用的基础功率元件，做结构设计时如果忽略了它的实际安装边界、引脚排布和散热空间预留，很容易在样机阶段出现引脚干涉、安规距离不足甚至器件过热降额的问题。这款GBU806整流桥采用标准的GBU扁式封装，本体为黑色环氧树脂塑封结构，四个直插引脚沿本体一侧平行排布，引脚间距符合行业通用的安装孔位规范，在做PCB布局时，引脚对应的焊盘孔径需要匹配引脚实际线径，同时要注意引脚伸出PCB背面的长度控制，避免过长引脚与下方结构件触碰造成短路。从功能特性来看，这款整流桥内部集成了四颗整流硅芯片，按桥式整流电路连接封装为一体，相比分立二极管搭建的整流回路，能大幅减少PCB上的元件占用面积，降低布线复杂度，同时减少分立元件焊接带来的可靠性风险，额定电流与耐压参数适配常见的220V交流输入小功率电源场景，覆盖日常多数民用、工业级小功率整流需求。做三维建模时，首先要还原的是本体的外形轮廓，塑封本体的边角带有微小的脱模斜度，表面印有型号标识与极性标记，建模时不能忽略本体上的极性符号位置，这是生产装配环节工人核对器件安装方向的核心标识，一旦方向装反会直接导致电源回路短路烧毁器件。引脚部分的建模要注意根部与塑封本体结合处的过渡结构，实际器件的引脚并非完全平直，在靠近本体的位置有微小的成型折弯，建模时还原这个细节才能保证后续生成的工程图与实际器件匹配，避免PCB封装设计时出现引脚对位偏差。安装边界方面，这类器件在PCB上安装时，本体底部与PCB表面通常会预留微小的间隙，部分对散热有要求的场景会在器件本体与散热片之间垫导热硅胶片，建模时需要预留出这部分间隙的尺寸空间，同时要注意器件上方的空间预留，不能被其他结构件压住塑封本体，避免长期应力作用下导致塑封开裂、内部芯片损坏。在实际设备选型应用中，这类整流桥通常布置在PCB的交流输入侧，靠近保险管、EMI滤波元件的位置，布局时要注意高压回路的安规距离，器件引脚之间、引脚与周边低压元件之间要留足符合安规要求的爬电距离，三维建模时可以提前通过模型的间隙检查功能验证距离是否达标，减少后续打样整改的次数。另外要注意，这类塑封整流桥的引脚为可焊性镀层，建模时不需要额外还原镀层细节，但要保证引脚的长度尺寸准确，因为实际生产中引脚过长会需要额外剪脚工序，过短则会导致焊接强度不足，容易在震动环境下出现脱焊问题。从结构设计的角度，还原这类电子元件的三维模型，核心作用是在整机结构设计阶段完成虚拟装配验证，检查元件与周边结构件、其他 taller 元件之间的空间干涉，同时可以提前评估散热路径是否通畅，比如如果器件靠近设备外壳的通风口，就能借助流动空气带走部分工作热量，降低器件的工作温升，提升长期运行的可靠性。很多刚入行的结构工程师在做PCB布局配合的时候，容易直接调用封装库的简化模型，忽略了本体的实际厚度、引脚的实际成型角度，导致装配时发现器件顶到外壳、或者和旁边的电容元件挤在一起，这类问题完全可以通过精准的三维模型在设计阶段提前规避。这款GBU806的模型还原了器件的所有关键装配特征，包括本体的外形尺寸、引脚的排布与尺寸、表面的极性标记位置，能够直接导入各类三维设计软件中用于整机布局、干涉检查、装配模拟等工作，帮助设计人员在虚拟环境中完成器件布局的验证，减少物理样机的试错成本。在做电源类产品的结构设计时，这类功率器件的位置排布还需要考虑发热对周边元件的影响，通过三维模型可以直观看到器件与周边电解电容、热敏元件的距离，提前调整布局避免功率器件的热量传导到不耐高温的元件上，提升整机的寿命。另外，在做线束布置的时候，也可以借助模型确认高压走线的路径，避开尖锐结构件，保证线束与整流桥高压引脚之间的安全距离，避免线束绝缘层被引脚毛刺割破造成短路风险。
