WCS1800霍尔效应基极线性电流传感元件

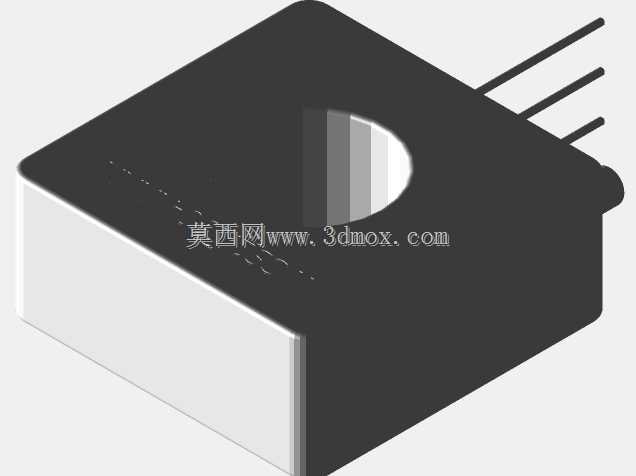

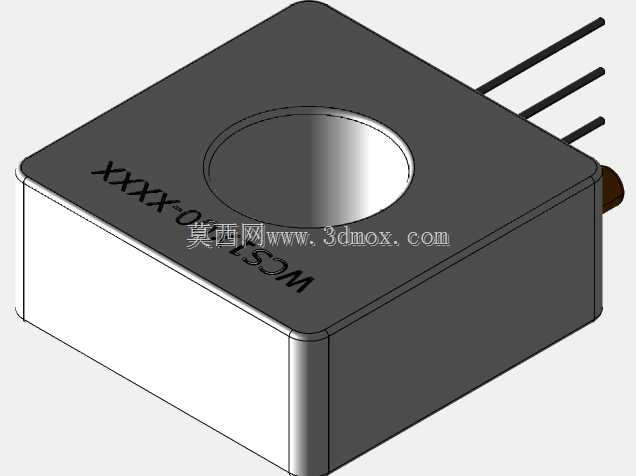

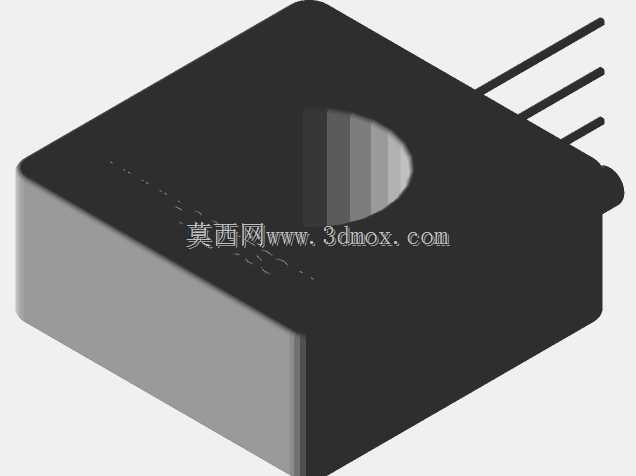

在工业电控回路的电流采样环节，开环式霍尔电流传感元件的选型往往需要兼顾安装空间、线性度与抗干扰能力，这款WCS1800霍尔效应基极线性电流传感器的三维结构还原，刚好覆盖了小空间PCB直插安装场景的设计参考需求。做过变频驱动板、直流电机调速模块、锂电池BMS采样回路设计的工程师都清楚，电流采样点的位置如果离功率器件过近，强电回路的电磁干扰很容易耦合到采样信号里，而这类集成霍尔感应基极的线性电流传感器，本身把磁芯、感应芯片、信号调理电路做了一体化封装，不需要额外外接采样电阻或者磁环，能直接把回路电流转换成线性电压信号输出，省掉了不少外围电路的布局麻烦。从结构还原的细节来看，这款传感器采用直插式引脚设计，两个功率引脚贯穿封装本体，中间预留了足够的爬电距离，满足低压电控场景的绝缘要求，信号引脚排布在功率引脚同侧，适配常规2.54mm间距的PCB焊盘，做板的时候不需要额外定制特殊封装，直接调用标准直插元件的焊盘库就能完成布局。封装本体采用方形塑封结构，顶面印有型号标识区，中间的圆形区域是内部霍尔感应磁芯的对应位置，设计安装位的时候要注意，这个区域不能紧贴铁磁类结构件，不然会干扰内部磁路的磁场分布，直接影响采样的线性精度。实际应用里，这类传感器常被用在小功率伺服驱动器的相电流采样、LED频闪驱动的输出电流监测、工业放大器的过流保护触发回路里，相比分流器采样方案，它能实现原边回路和信号侧的电气隔离，不需要额外加隔离运放，能降低整个采样回路的成本和布板面积。做三维结构设计的时候，要特别注意安装边界：传感器本体下方的PCB区域不能布置过高的元件，引脚伸出长度要匹配波峰焊的工艺要求，功率引脚的走线宽度要满足额定载流要求，不能因为走线过窄导致额外的压降或者发热。另外，传感器的安装方向也要注意，尽量让原边电流产生的磁场方向和内部霍尔基极的感应方向一致，避免外部杂散磁场的干扰，如果是多相电流并排采样的场景，两个传感器之间要预留至少5mm的间距，防止相邻相的磁场串扰影响采样精度。从功能特性上来说，这款线性电流传感器的输出电压和原边电流是线性对应关系，不需要额外做非线性校准，配合单片机的ADC采样通道就能直接换算出实时电流值，过流保护的阈值可以直接通过软件设定，不需要额外调整硬件参数，适配不同功率等级的负载监测需求。在做设备结构布局的时候，要避免把传感器紧贴散热片或者功率变压器这类强磁场、高温部件，高温会影响霍尔元件的温漂参数，强磁场会直接偏移采样的零点，实际装配时可以在传感器周边预留一定的通风空间，保证工作温度在额定范围内。另外，这款传感器的塑封外壳有一定的绝缘强度，但是在潮湿、多粉尘的工业场景下使用，最好在PCB表面做三防漆涂覆，避免引脚之间因为凝露或者积尘导致绝缘下降。很多刚接触电控设计的工程师容易忽略传感器的安装方向对采样精度的影响，其实在三维建模阶段就可以把传感器的磁敏感应方向标注出来，方便后续PCB布局的时候调整走线方向，让原边电流的磁场最大化耦合到感应基极，同时抵消外部平行磁场的干扰。相比传统的开合式霍尔电流传感器，这类直插式一体化传感器的体积更小，适合批量生产的板级集成，不需要现场做磁环开合或者校准，生产时直接过波峰焊就能完成装配，能大幅提升产线的装配效率。在做三维模型的结构校验时，要重点核对引脚的直径、引脚间距、本体的长宽高尺寸，确保和实际物料的尺寸公差匹配，避免出现PCB焊盘对不上、装配时和周边结构件干涉的问题，尤其是在紧凑空间的驱动板设计里，传感器本体和周边电容、接线端子的间隙要预留至少1mm，防止生产装配时出现元件磕碰的问题。
