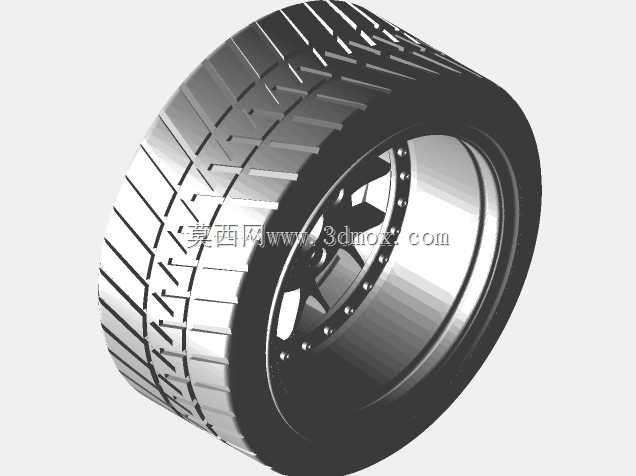

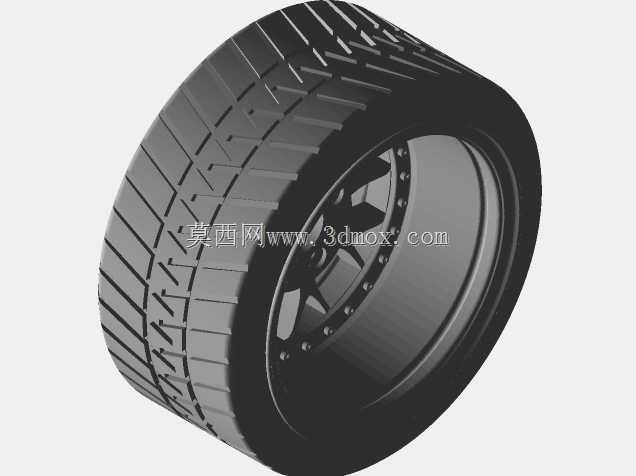

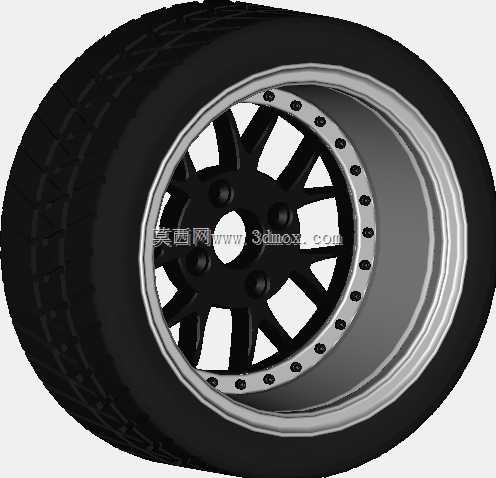

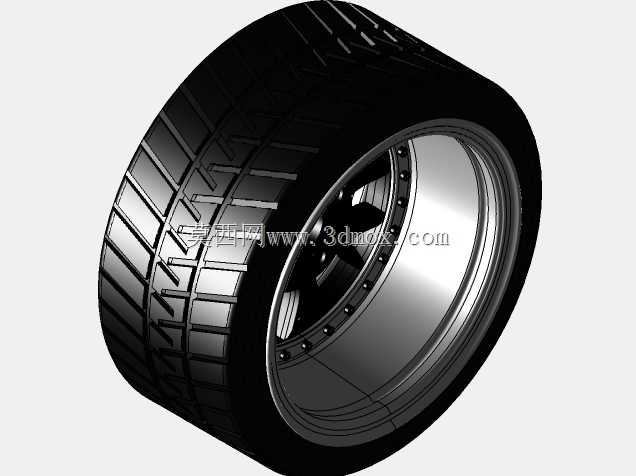

8x13英寸BBS风格改装车轮总成结构

在民用车辆改装、小型场地赛车以及定制化低速代步车的行走系统设计中，轮组作为直接连接悬架与地面的核心承载部件，其结构合理性直接决定行驶稳定性、转向响应速度与轮胎使用寿命。这款轮组采用8英寸宽度、13英寸直径的规格设定，适配185断面宽度的轮胎，孔距设定为4x100，是小型乘用车、复古改装车以及轻型电动场地车的常用安装规格，能够覆盖多数A0级燃油车、低速电动四轮车的改装与替换需求。

从结构设计逻辑来看，这款轮组采用了分体式轮辋搭配多辐条轮毂的组合形式，轮辋边缘的固定螺栓阵列清晰可见，这种设计一方面能够通过螺栓预紧力保证轮辋与轮毂的连接刚性，在承受侧向过弯载荷时不会出现轮辋错位，另一方面也方便后期更换不同偏距的轮辋半体，适配不同宽度的轮胎与悬架ET值需求，满足改装场景下的个性化调整要求。轮毂部分采用十辐式镂空结构，辐条造型做了等距对称分布，每根辐条的截面从中心安装盘位置向轮辋方向逐渐收窄，既能够通过合理的材料分布降低转动惯量，提升车辆加速与制动的响应速度，又能保证辐条在承受垂直冲击载荷时的抗弯强度，避免经过颠簸路面时出现辐条变形甚至断裂的问题。

中心安装区域设置了四个均匀分布的螺栓孔，对应4x100的孔距参数，安装面做了平整化处理，能够与车辆的轮毂轴承安装法兰完全贴合，保证轮组安装后的端面跳动量控制在合理范围内，避免高速行驶时出现方向盘抖动的问题。轮辋部分采用深槽式设计，方便轮胎的拆装与维护，轮缘位置做了加厚处理，能够在轮胎低胎压行驶时保护胎唇不受损伤，同时避免轮辋边缘在刮蹭路沿时出现变形。轮胎部分采用常规的民用街胎花纹设计，胎面的排水槽与花纹块分布兼顾干地抓地力与雨天排水性能，胎侧厚度与8英寸轮宽、185胎宽的参数匹配，安装后胎侧的拉伸程度处于合理区间，既不会因为胎侧过薄影响缓冲性能，也不会因为胎侧过厚影响转向的直接性。

在实际应用场景中，这款轮组既可以作为复古风格改装车的行走部件，适配老款小型乘用车的改装升级，替换原厂钢制轮毂降低非簧载质量，提升车辆操控性能；也可以用于小型电动场地车、园区巡逻车的配套轮组，其分体式结构方便后期维护更换轮胎或轮辋部件，降低运维成本。设计过程中需要重点关注安装孔的位置度公差，保证四个螺栓孔的中心距误差不超过0.1mm，避免安装时出现螺栓强行对位导致的应力集中；同时要控制轮辋的径向跳动与端面跳动量，保证轮胎安装后旋转平稳，减少行驶过程中的振动传递。轮组的偏距设定需要匹配对应车型的悬架几何，避免轮胎与翼子板或悬架拉杆发生运动干涉，在转向最大角度与悬架全压缩行程时，要预留足够的安全间隙，保证轮胎在全工况下都不会与车身部件发生剐蹭。

从建模实现的角度来看，这款轮组的结构拆分清晰，轮胎、轮毂、轮辋、固定螺栓都可以作为独立零件进行建模，装配时通过同轴约束与螺栓孔的对齐约束完成总装，能够直观展示轮组的装配关系与各部件的配合尺寸，方便结构设计人员参考其安装边界与尺寸参数，进行适配性改装或者同类型轮组的开发设计。在进行受力分析时，可以重点关注辐条与中心安装盘连接位置的应力集中情况，以及轮辋螺栓连接位置的接触应力，通过优化辐条根部的圆角过渡，降低应力集中系数，提升轮组的疲劳寿命，满足长期行驶的可靠性要求。
